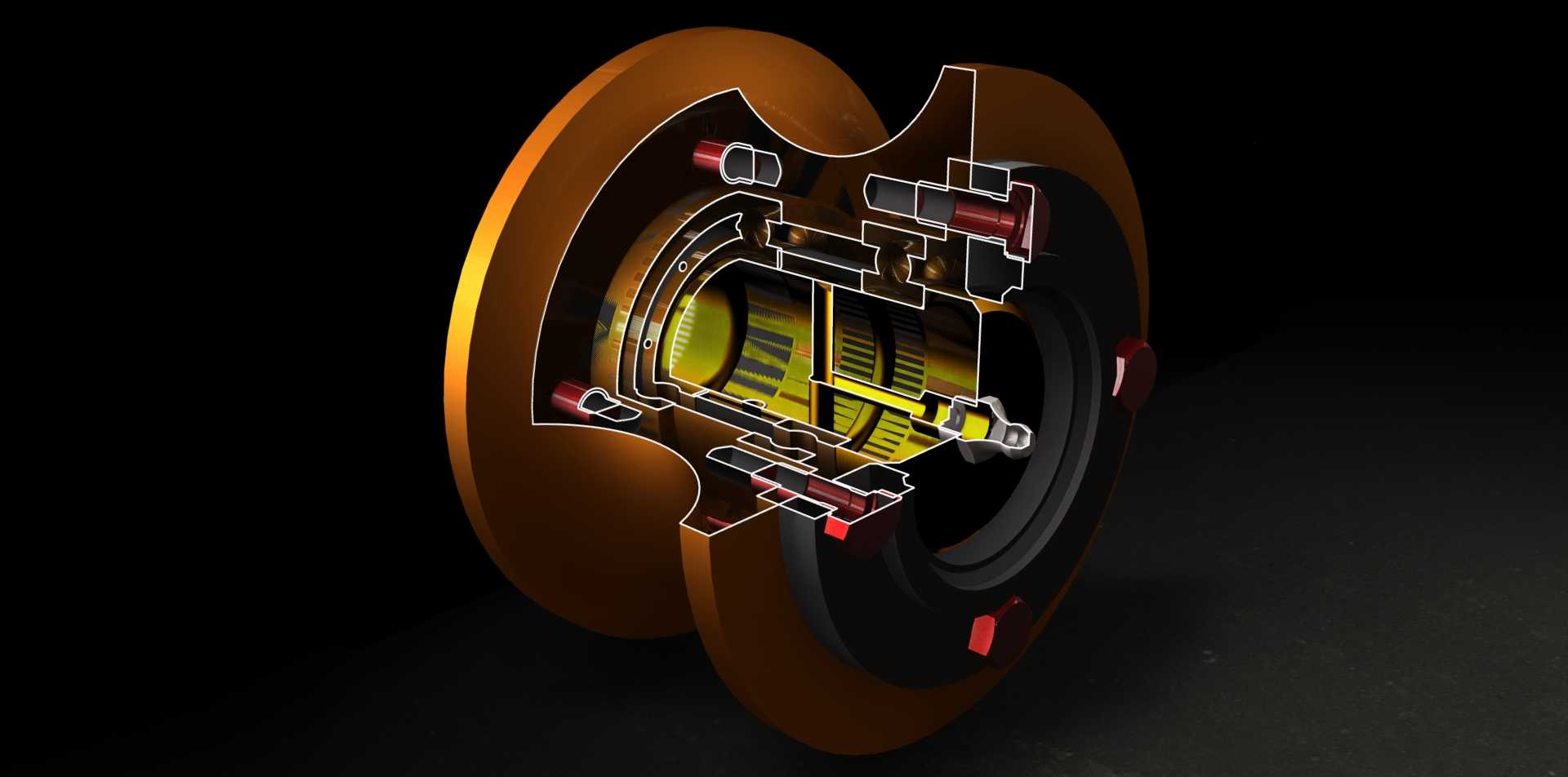

管状轨道轮内部结构剖面展示

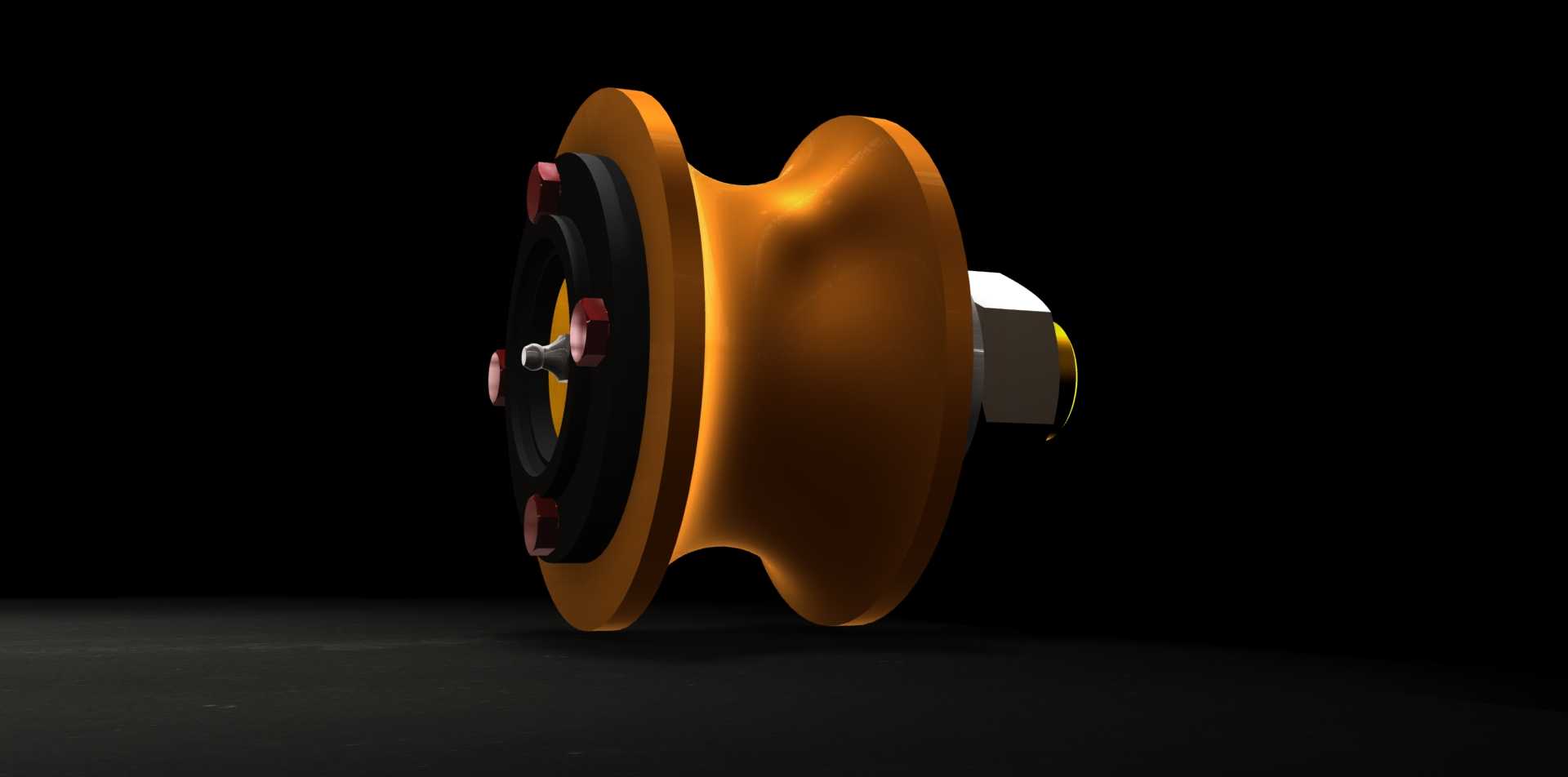

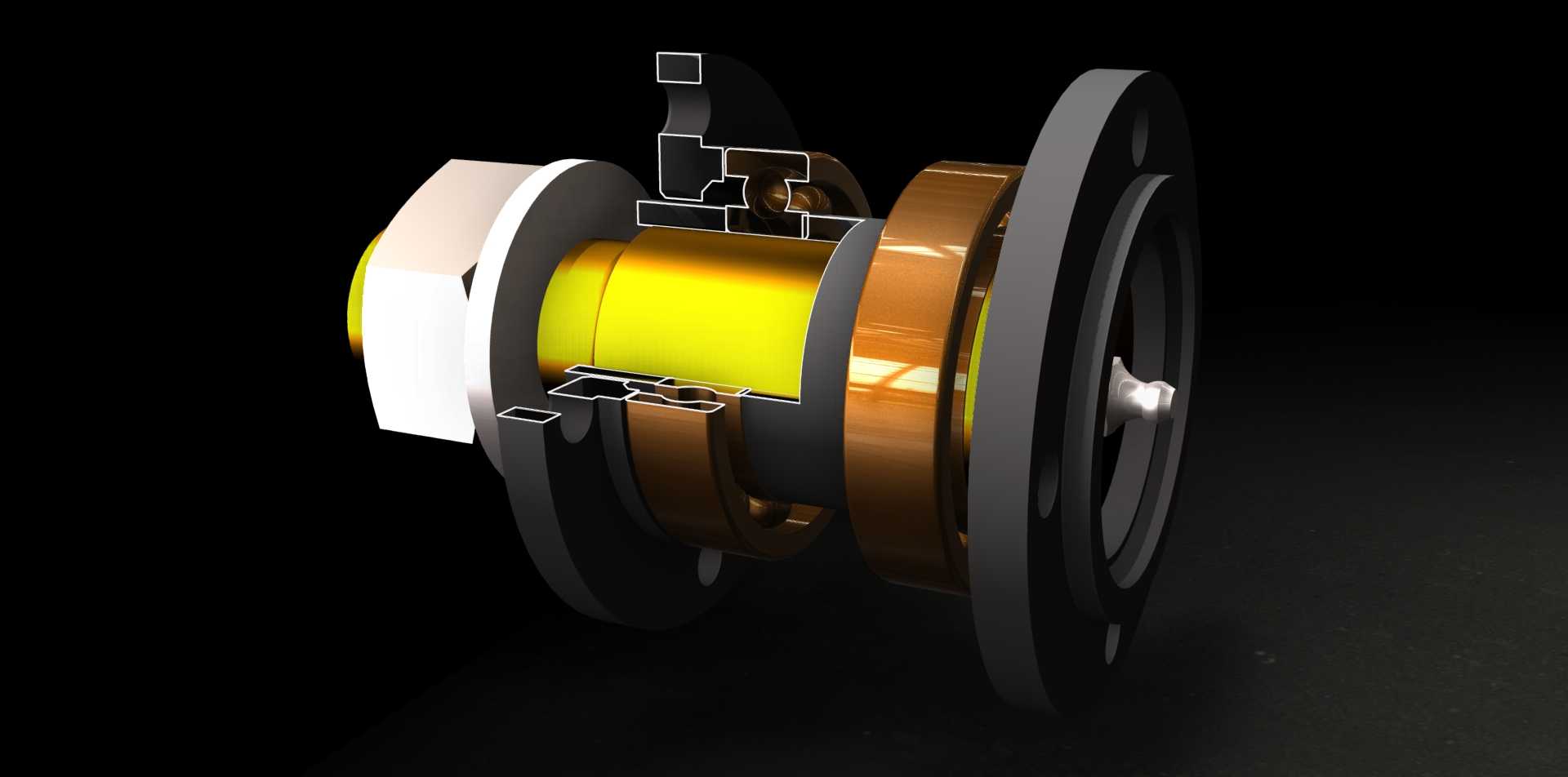

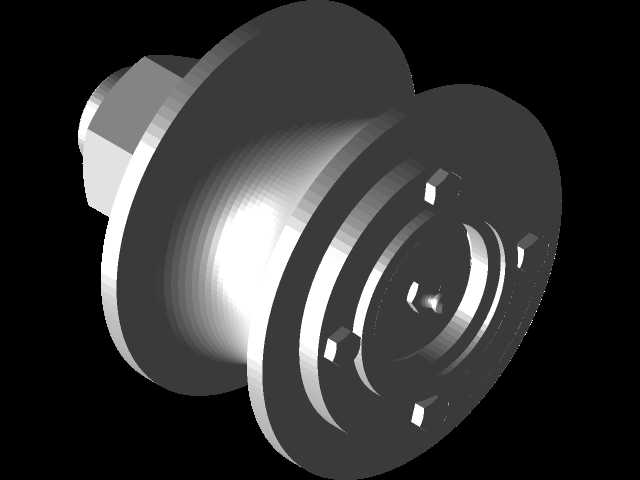

管状轨道轮主要应用于工矿厂区轨道输送线、景区管轨观光滑道、仓储轻型轨道搬运系统、矿山井下辅助运输轨道等场景，是承担沿固定管状轨道行走、承载对应设备或载荷的核心行走部件，可适配不同管径的专用管状轨道，在运行过程中能够牢牢贴合轨道型面，避免行走过程中出现脱轨、侧偏的问题，保障搭载的设备或载具能够沿预设轨道平稳行进。该款轨道轮采用集成化的轮组结构设计，将承载轮体、内部传动组件、密封结构、连接轴系整合为一体式单元，轮体外侧采用适配管轨弧度的型面设计，与管状轨道的接触面做了贴合度优化，能够将承载的载荷均匀分散到接触面上，降低局部应力集中带来的轮体或轨道磨损，延长整体使用寿命。内部结构采用分层布局设计，核心传动与承载部件设置在轮体内部空腔，通过多组滚动支撑组件降低行走过程中的转动阻力，同时内置的缓冲结构能够吸收轨道接缝、轻微形变带来的振动冲击，避免振动直接传递到上部搭载的设备上，提升运行过程中的平稳性。设计过程中优先考虑了安装维护的便捷性，轮组两侧设置有标准化的连接接口，可直接与搭载设备的行走支架进行对接，安装边界预留了足够的紧固件操作空间，无需额外定制复杂的转接件即可完成装配；轮体的外形尺寸适配常用直径的管状轨道，轮缘的高度经过反复校核，既能够保证在轨道存在小幅度弯曲、接缝错位的情况下不会出现脱轨风险，又不会因为轮缘过高增加不必要的结构重量与运行阻力。密封结构采用多道组合式设计，能够阻挡轨道上的粉尘、水渍、碎屑进入轮体内部，保护内部的支撑与传动部件，降低日常维护的频次，即使在多粉尘、潮湿的井下或户外工况下，也能够保持稳定的运行状态。轮体的承载能力经过结构强度校核，可满足轻型到中型载荷的运输需求，内部的支撑组件排布经过优化，能够同时承受径向载荷与运行过程中产生的轴向侧向力，在轨道存在小坡度、转弯段的场景下，依然能够保持顺畅的行走状态，不会出现卡滞、异响等问题。
