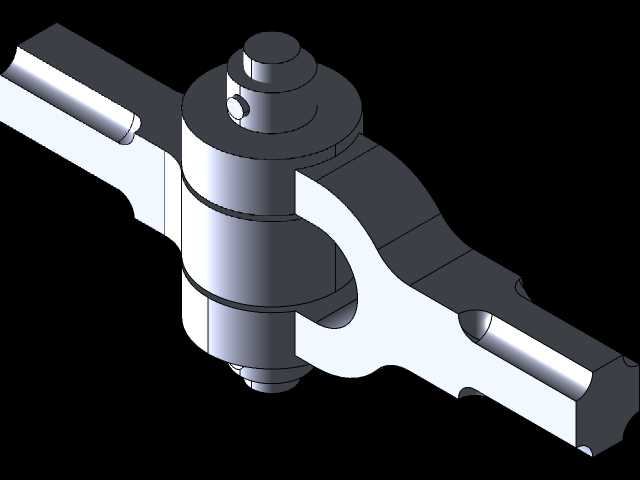

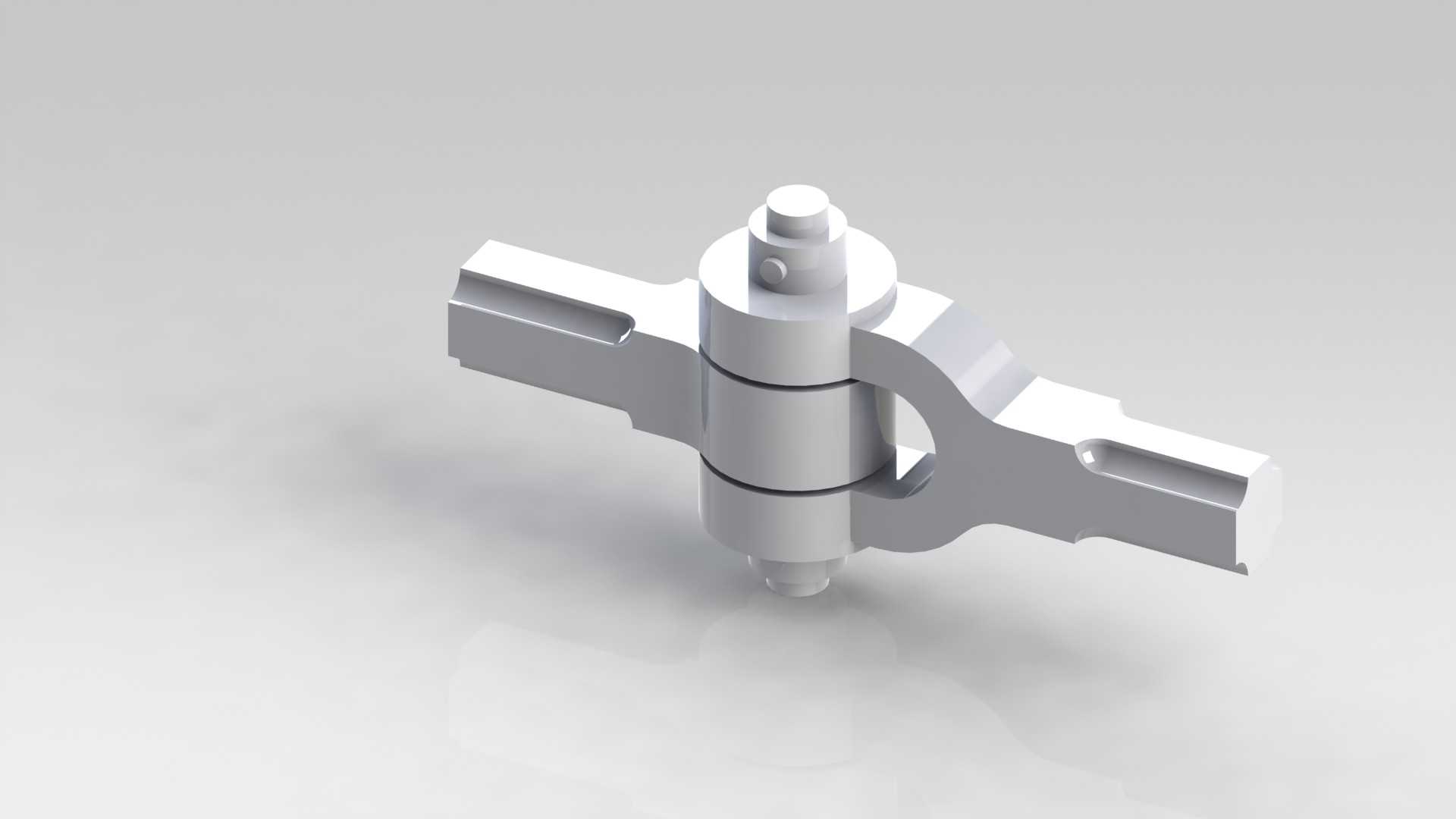

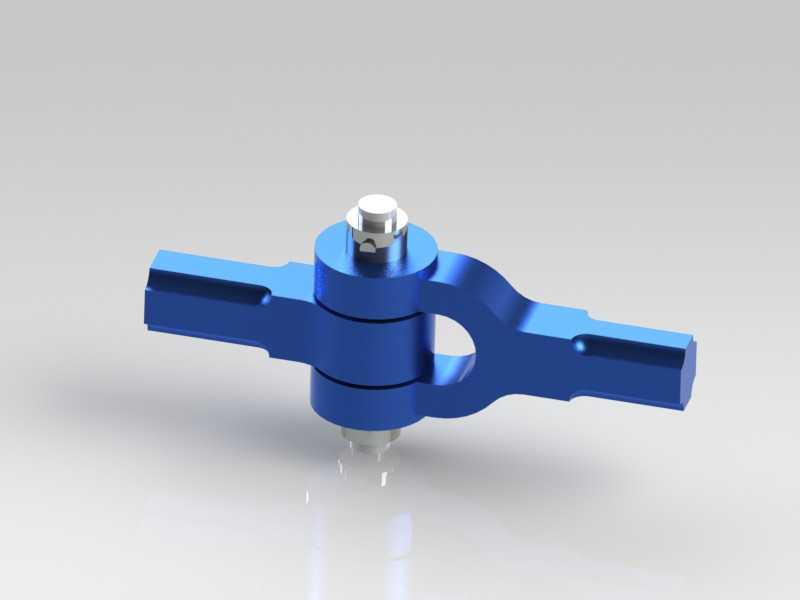

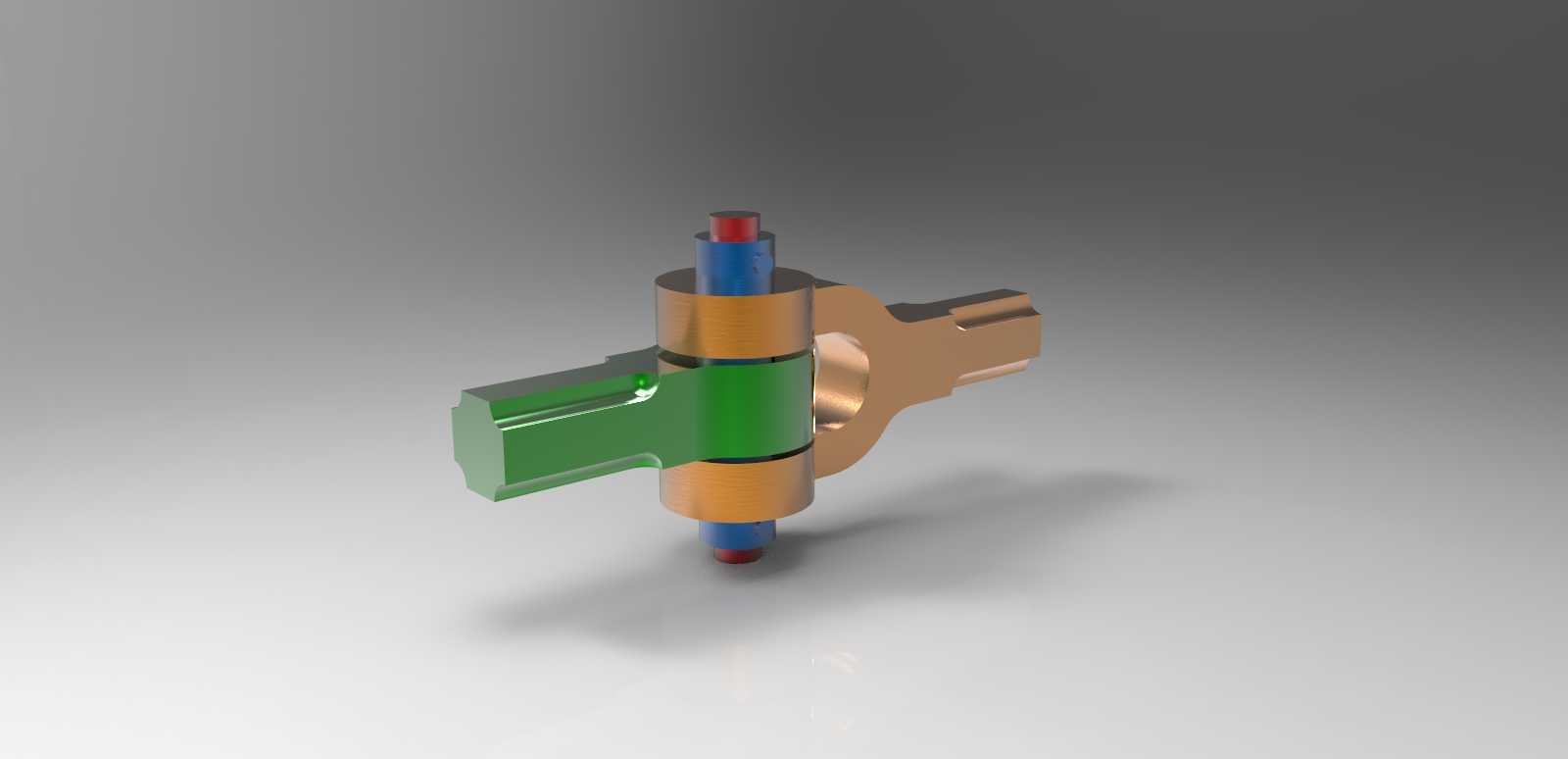

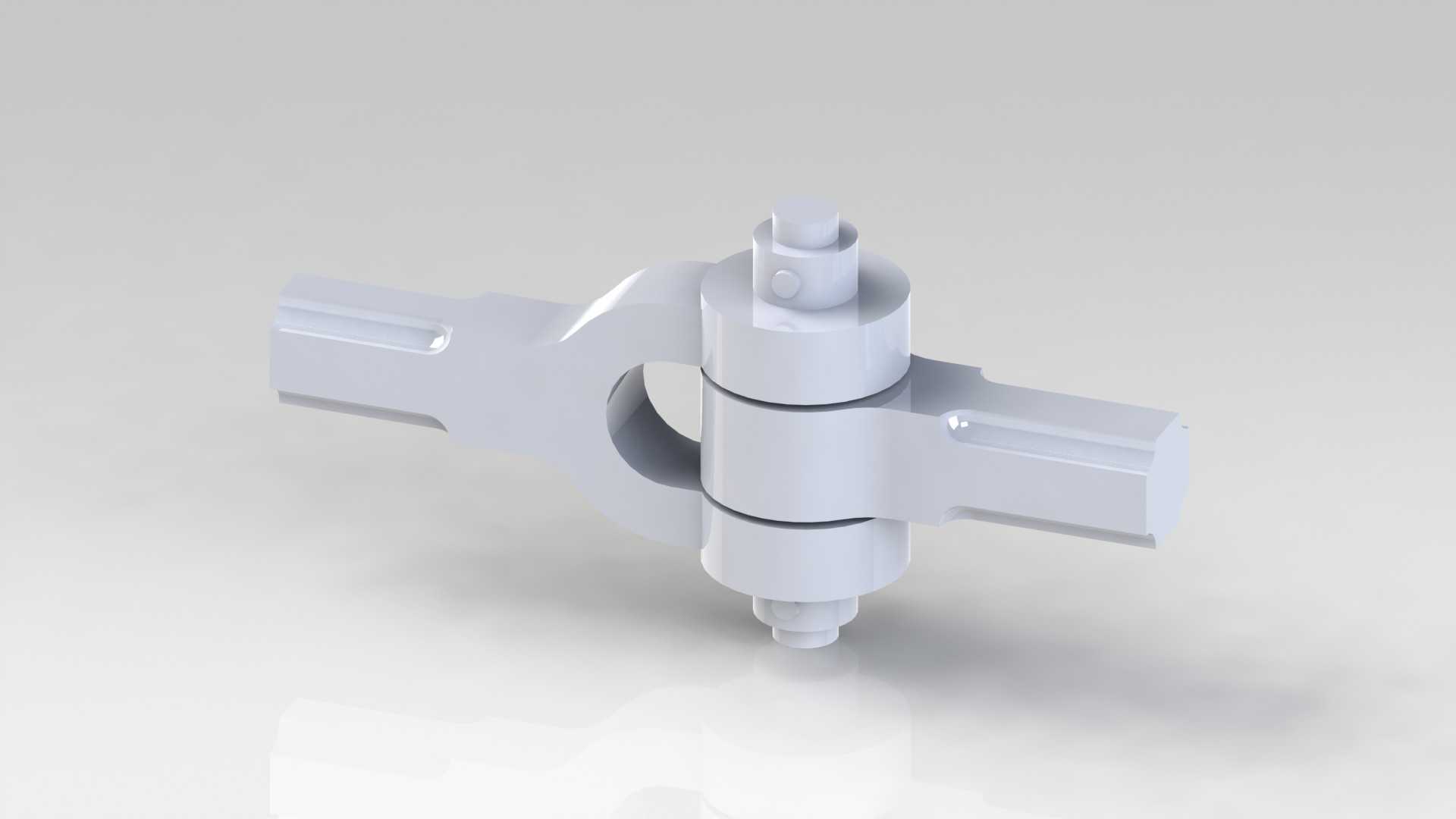

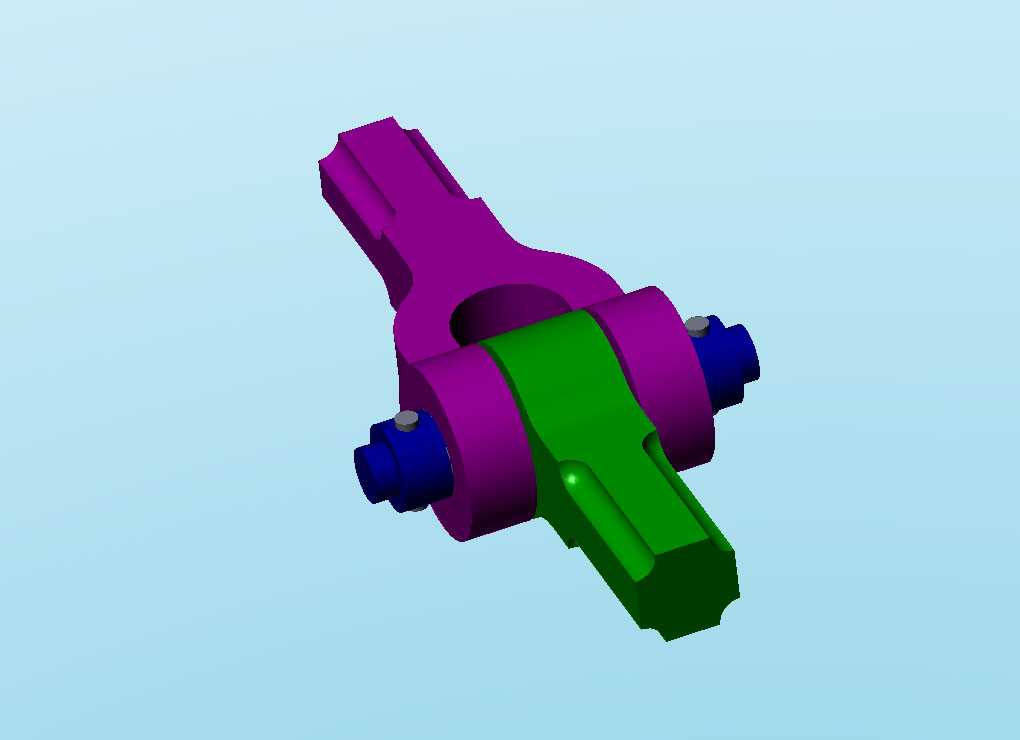

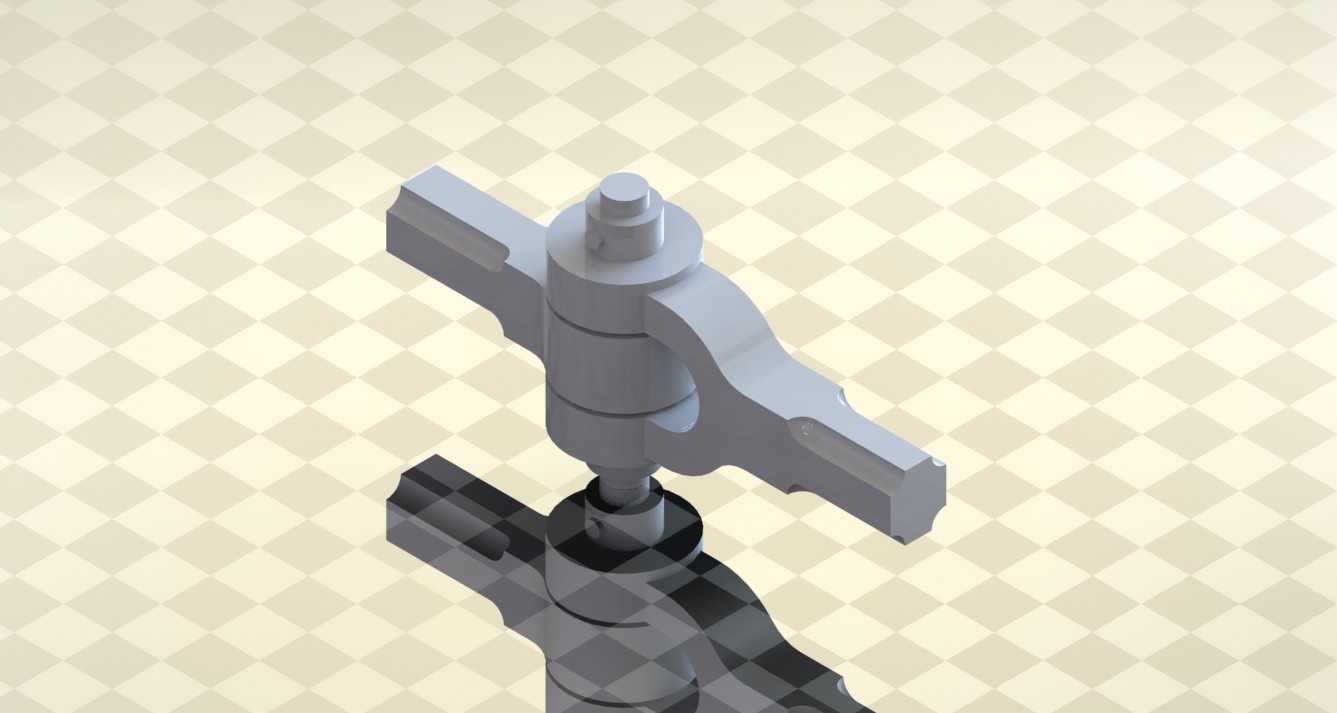

机械铰接式转向连接关节结构

该转向连接关节是工业传动与行走机构中承担铰接转向、载荷传递功能的核心连接件，广泛应用于中小型工程机械行走系统、农用机具转向拉杆组、工业输送线铰接工位以及非标自动化设备的活动关节部位，能够在两个存在相对摆角的传动杆件之间实现稳定的动力与运动传递，同时补偿杆件安装过程中产生的微小同轴度误差，避免刚性连接带来的应力集中问题，大幅提升整套连杆机构的运行寿命与抗冲击能力。从功能特性来看，该关节采用分体式抱合结构设计，主体分为两个对称布置的叉形连接端与中间的铰接芯体，配合两侧贯穿的销轴与锁紧组件实现紧固，既可以保证两个连接端分别与对应杆件完成刚性固连，又能让中间铰接部位拥有±15°范围内的自由摆角，适配不同工况下的转向角度需求；销轴端部设置的防松结构能够避免设备长期运行过程中销轴出现窜动、脱落问题，即使在存在持续振动的作业环境下也能保持稳定的连接强度，无需频繁停机进行紧固件复检。在设计思路上，该结构优先考虑了载荷传递的均匀性，叉形连接端的受力部位做了加厚过渡处理，避免直角结构带来的应力集中问题，铰接配合面预留了合理的间隙公差，既可以保证转动过程无卡滞，又不会因间隙过大产生传动冲击；中间芯体与叉形端的接触面采用圆弧过渡匹配，能够让摆角转动过程中接触面始终保持均匀贴合，减少局部磨损。从安装边界来看，两个叉形连接端的插接部位采用等截面方头结构，能够直接插入对应杆件的预制方孔内完成定位，无需额外设计定位结构即可传递扭矩，整体安装后铰接部位的外径与连接端杆径保持平滑过渡，不会出现突出的结构干涉周边部件布置；销轴的安装长度与两端锁紧件的尺寸经过匹配设计，安装完成后锁紧件不会突出于叉形端的外侧平面，能够适配狭小安装空间内的布置需求，在设备检修时仅需拆除单侧锁紧件即可抽出销轴完成关节拆解，维护操作十分便捷，无需将整套连杆机构从设备上完全拆除即可完成易损件更换。
