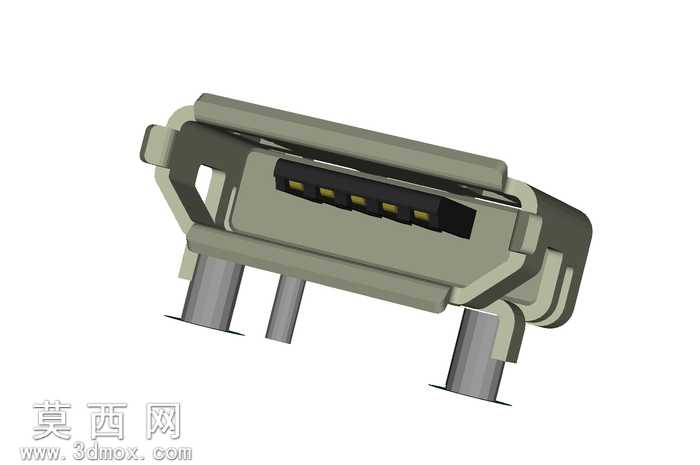

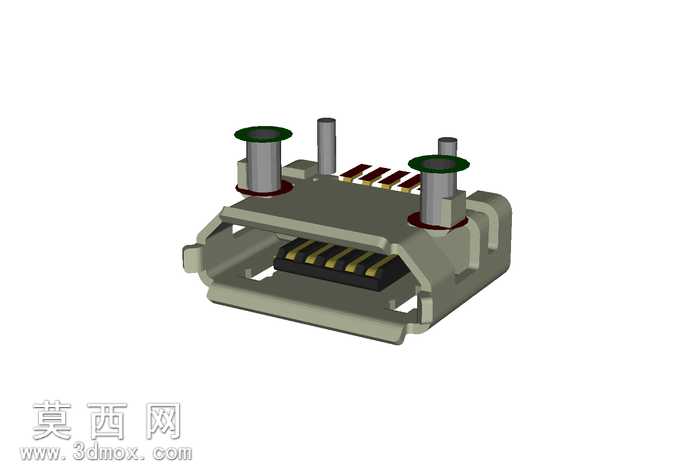

贴片式微型USB B型母座连接器三维建模

本模型为贴片式微型USB B型母座连接器，建模过程严格参照TE Connectivity官方2013499-1型号产品的规格参数进行1:1还原，整体建模以实体特征为核心，先通过草图绘制母座绝缘基座的外轮廓，使用拉伸、拔模、倒角命令构建基座的主体形态，基座边缘的卡扣定位槽、插脚避让位均通过切除拉伸精准成型，还原了贴片元件适配回流焊工艺的结构特征。金属屏蔽外壳部分采用钣金建模逻辑，先绘制外壳的展开轮廓草图，通过基体法兰、边线法兰、折弯命令还原外壳的包裹形态，外壳两侧的固定插脚、前端的导向卡扣均做了等比例还原，插脚的焊盘位置严格对应PCB贴片封装的标准尺寸，金属部分添加了磨砂镀锌的材质效果，还原真实连接器外壳的哑光金属质感。内部接触端子部分单独建模，按照USB B型接口的针脚定义排布4根信号端子，端子的接触弹片弧度、尾部贴片焊端的形态均做了精细化处理，端子材质设置为镀金铜合金，还原接触件的金属光泽与导电属性。绝缘基座部分添加了耐高温LCP塑料的材质，调整材质的粗糙度与漫反射参数，还原工程塑料的哑光质感，插脚与基座的装配间隙控制在工业公差允许范围内，还原真实产品的装配关系。建模过程中同步验证了KiCad对应封装的尺寸匹配性，确保模型可直接用于PCB布局的3D预览，整体模型无多余碎面，特征树逻辑清晰，可直接导出用于结构验证、产品展示或教学演示，所有结构细节均对应量产产品的实际形态，包括基座底部的定位柱、外壳上的焊接固定点、端子的防退卡扣结构均完整还原，能够直观展现贴片式USB母座的内部构造与外部装配特征。
