军规圆形多规格24小时旋转接头设计

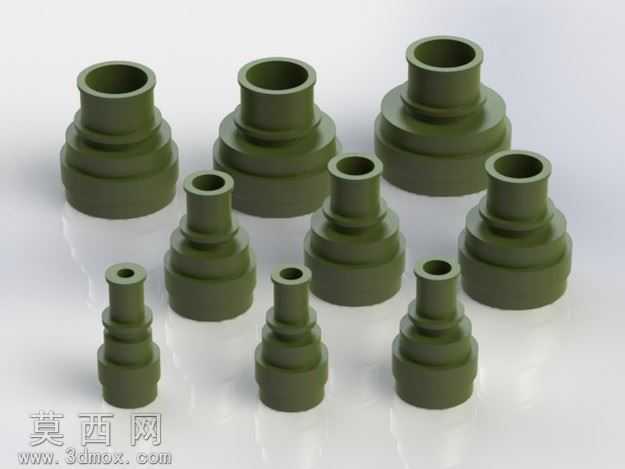

本套旋转接头三维模型采用SolidWorks进行全参数化建模，建模过程严格遵循圆形连接器的尺寸规范，覆盖08至24全尺寸规格共10款不同型号的接头产品，每款接头均按照实际工业产品的结构比例进行1:1还原，确保模型尺寸精度可直接用于后续的装配验证、结构校核工作。建模阶段首先绘制接头主体的回转截面草图，通过旋转凸台特征生成接头的基体结构，针对不同规格接头的阶梯层级差异，分别对每一级的外径、轴向长度、过渡圆角进行参数化定义，保证同系列接头的结构特征统一，仅尺寸参数随规格变化调整，大幅提升模型的可编辑性与系列化扩展能力。接头的外表面做了均匀的哑光军绿色材质渲染，材质参数参考军用接插件常用的硬质阳极氧化表面处理效果，调整材质的漫反射、粗糙度、环境光遮蔽参数，还原硬质氧化层细腻的哑光质感，避免渲染效果出现塑料感或过度反光的失真问题，渲染场景采用柔和的顶光搭配双侧补光，清晰呈现每一级阶梯的轮廓边界与过渡圆角细节，同时在模型底部添加柔和的投影，增强模型的立体感与真实感。结构设计上，每款接头均采用多阶梯同轴结构，上端为适配线缆的插合端，下端为设备对接端，各级阶梯之间采用圆角过渡避免应力集中，整体为同轴回转体结构，保证旋转对接时的同轴度要求，适配24小时持续旋转的电气连接场景，可用于军事装备、电源设备、信号传输系统等场景的线缆连接，实现旋转状态下的稳定电气导通。设计过程中充分考虑接头的通用性与互换性，同系列不同规格接头的对接端尺寸遵循统一的接口标准，可与对应规格的插座实现精准适配，模型未添加多余的装饰性特征，所有结构均服务于实际的连接功能需求，每一处倒角、圆角的尺寸都符合机械加工的工艺要求，不存在无法加工的尖锐结构或干涉特征，可直接导出为STEP、IGES等通用格式导入其他三维软件进行装配仿真、工程图生成或3D打印样件验证。
