带榫根结构的涡轮叶片三维设计

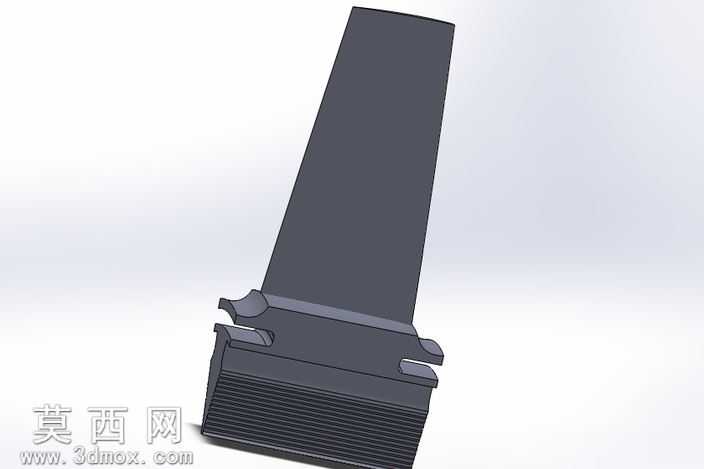

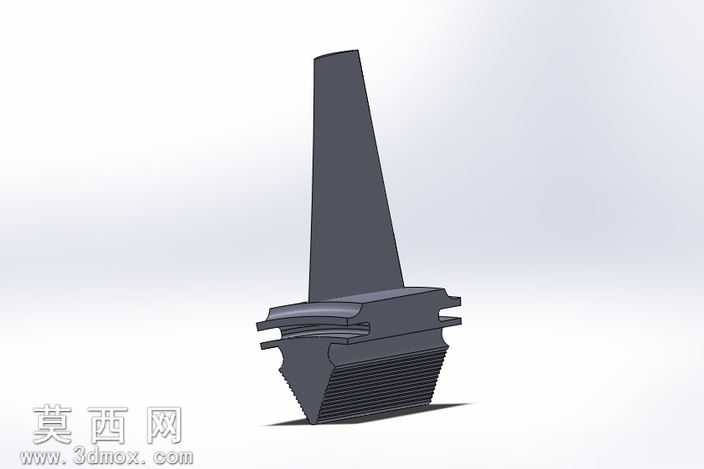

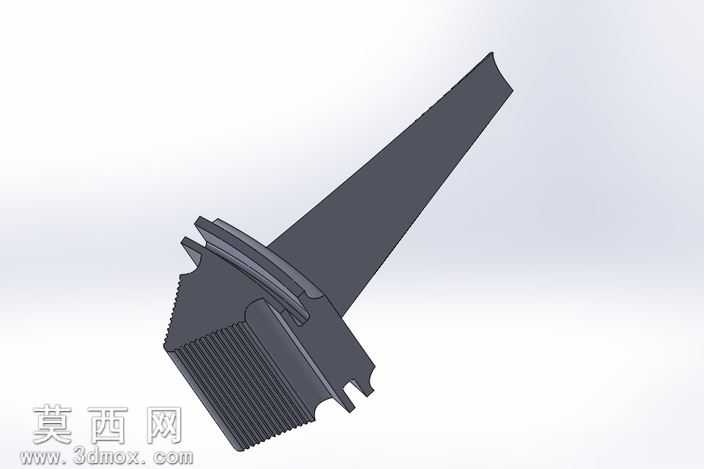

本作品为涡轮叶片基体的三维参数化设计成果，建模阶段采用SolidWorks完成全流程特征构建，首先针对涡轮叶片的核心功能需求梳理设计逻辑：涡轮叶片作为动力透平设备的核心做功部件，其结构分为叶身、榫根两大核心区段，建模时优先完成榫根部分的特征搭建，榫根采用枞树型榫齿结构，逐阶绘制榫齿的截面轮廓，通过拉伸、切除、倒角等特征完成榫根的基体构建，每一道榫齿的齿距、齿形倾角都匹配涡轮轮盘的安装槽尺寸标准，保证后续装配的贴合度，榫根与叶身衔接的位置做了平滑过渡的圆角处理，避免应力集中导致的部件失效。叶身部分采用曲面建模方式完成，通过提取不同截面高度的叶型坐标点，构建多条平滑的样条曲线，通过放样曲面命令生成完整的叶身曲面，叶身从根部到顶部的型线呈现符合气动要求的扭转变形，保证气流流经叶身时能够实现高效的能量转换，曲面构建完成后通过加厚命令生成叶身实体，再与榫根部分进行布尔合并，形成完整的叶片基体模型。材质渲染阶段，为模型赋予了高温合金材质效果，调整材质的金属粗糙度、反光度参数，模拟航空及工业涡轮叶片常用的镍基高温合金的质感，渲染时采用柔和的工作室光源，多角度呈现叶片的结构细节，阴影效果调整为软阴影，突出叶身的扭转型面特征与榫根的精密齿形结构。设计过程中重点考量了叶片的结构合理性，叶身与榫根的过渡区域做了加厚处理，匹配实际工作状态下的受力分布，榫根底部的定位槽、侧边的限位凸台都按照实际装配需求完成特征设计，整体模型无多余特征，所有结构尺寸都符合涡轮叶片的通用设计规范，可用于后续的有限元受力分析、气动性能仿真以及加工工艺的编制参考，完整还原了涡轮叶片基体的真实结构形态，建模过程中所有特征均保留参数化属性，可根据不同的功率需求、工况参数调整叶身长度、榫齿尺寸、型面扭转角度等参数，实现同系列不同规格涡轮叶片的快速变型设计。
