槽式复合抛物面太阳能聚光集热装置

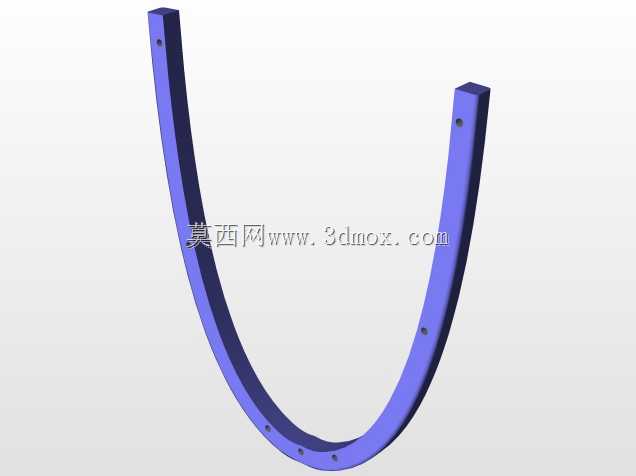

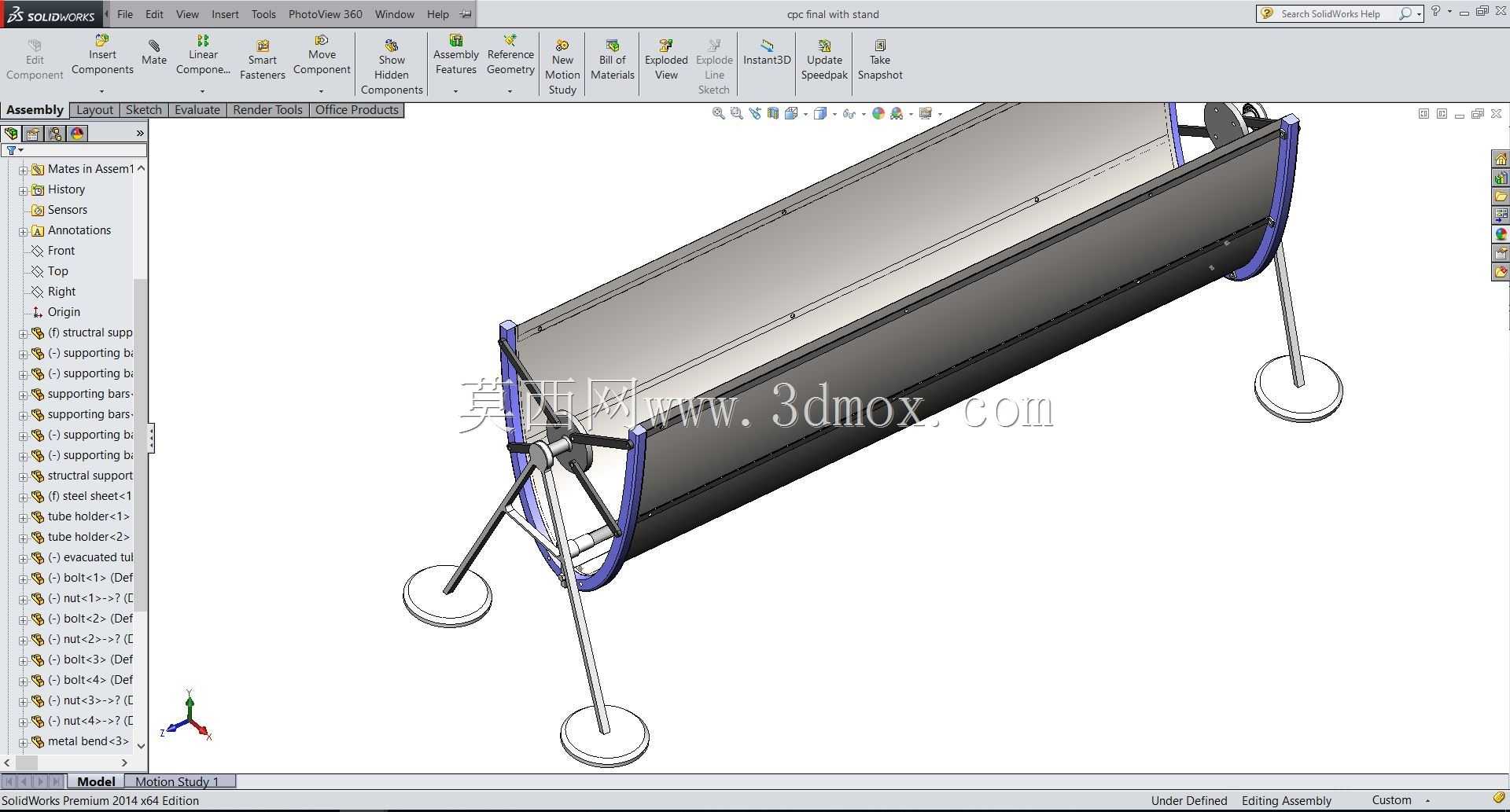

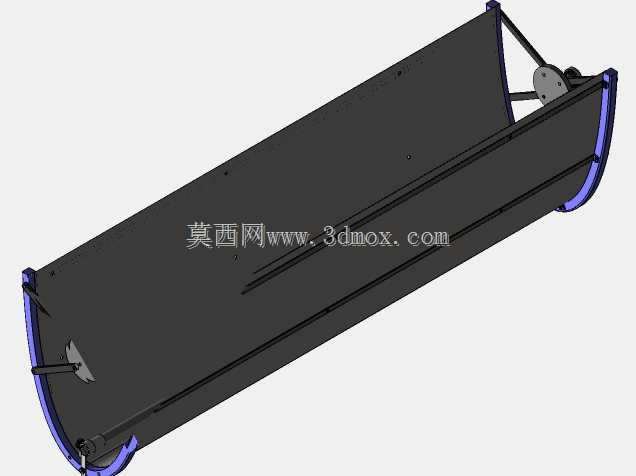

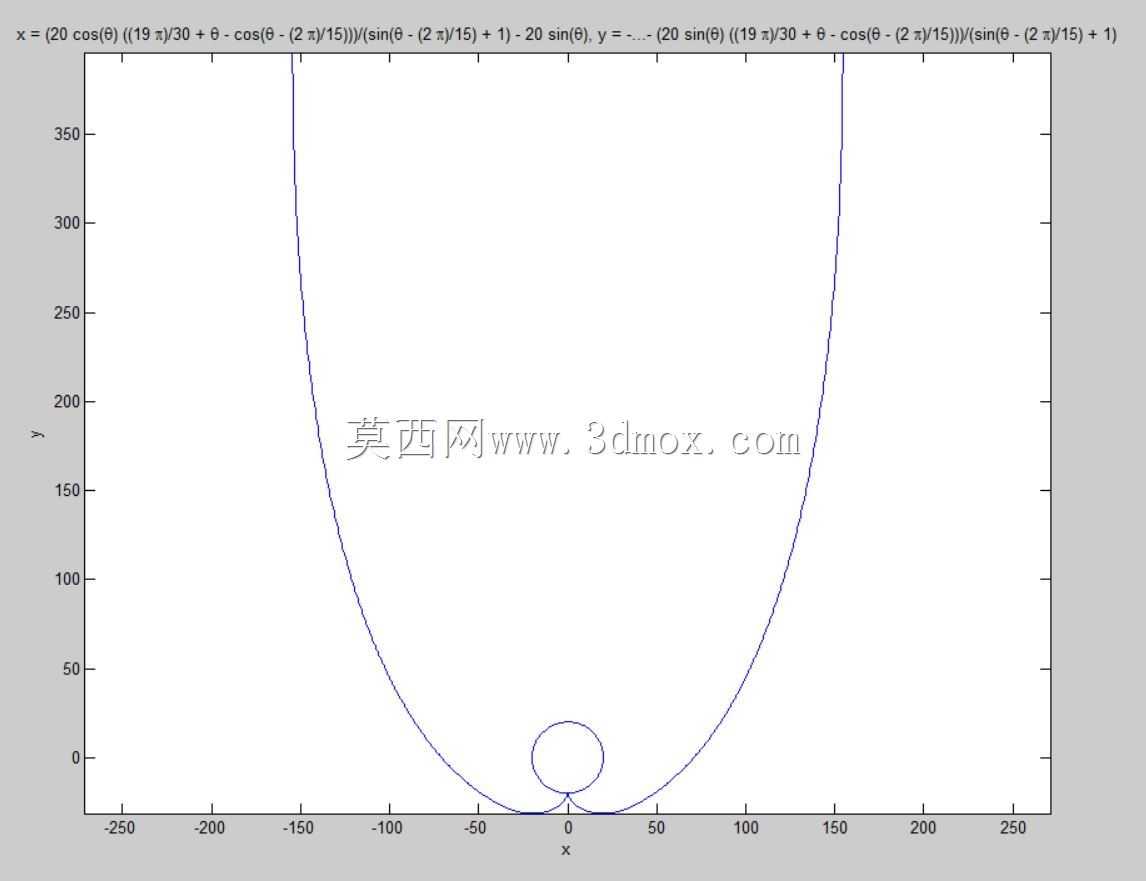

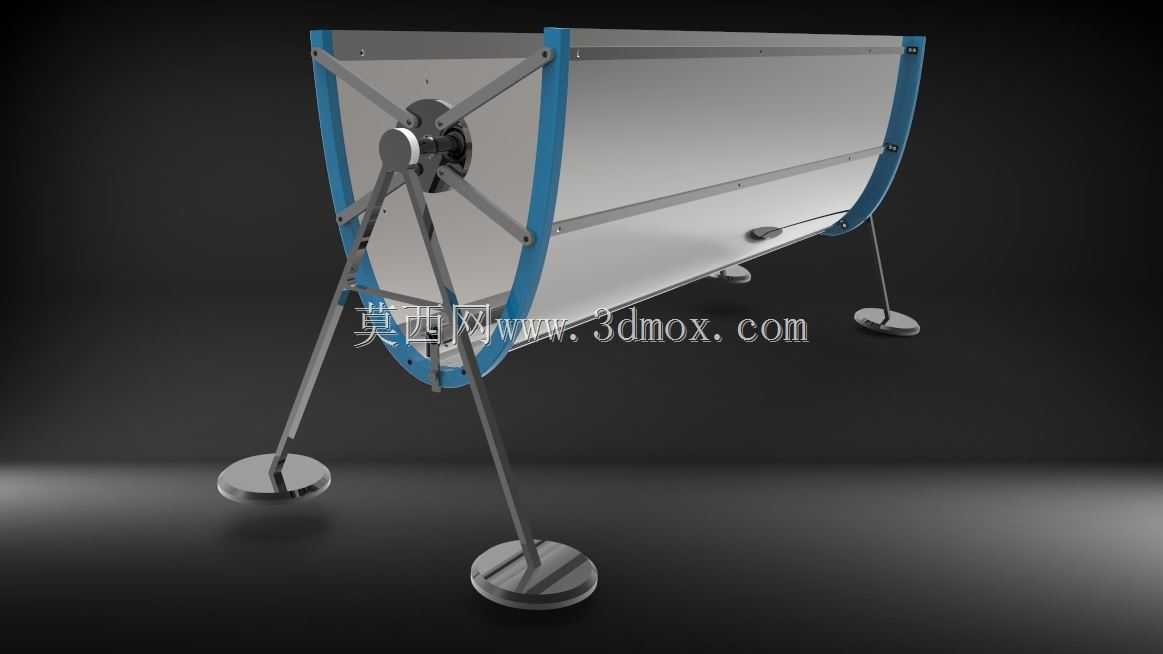

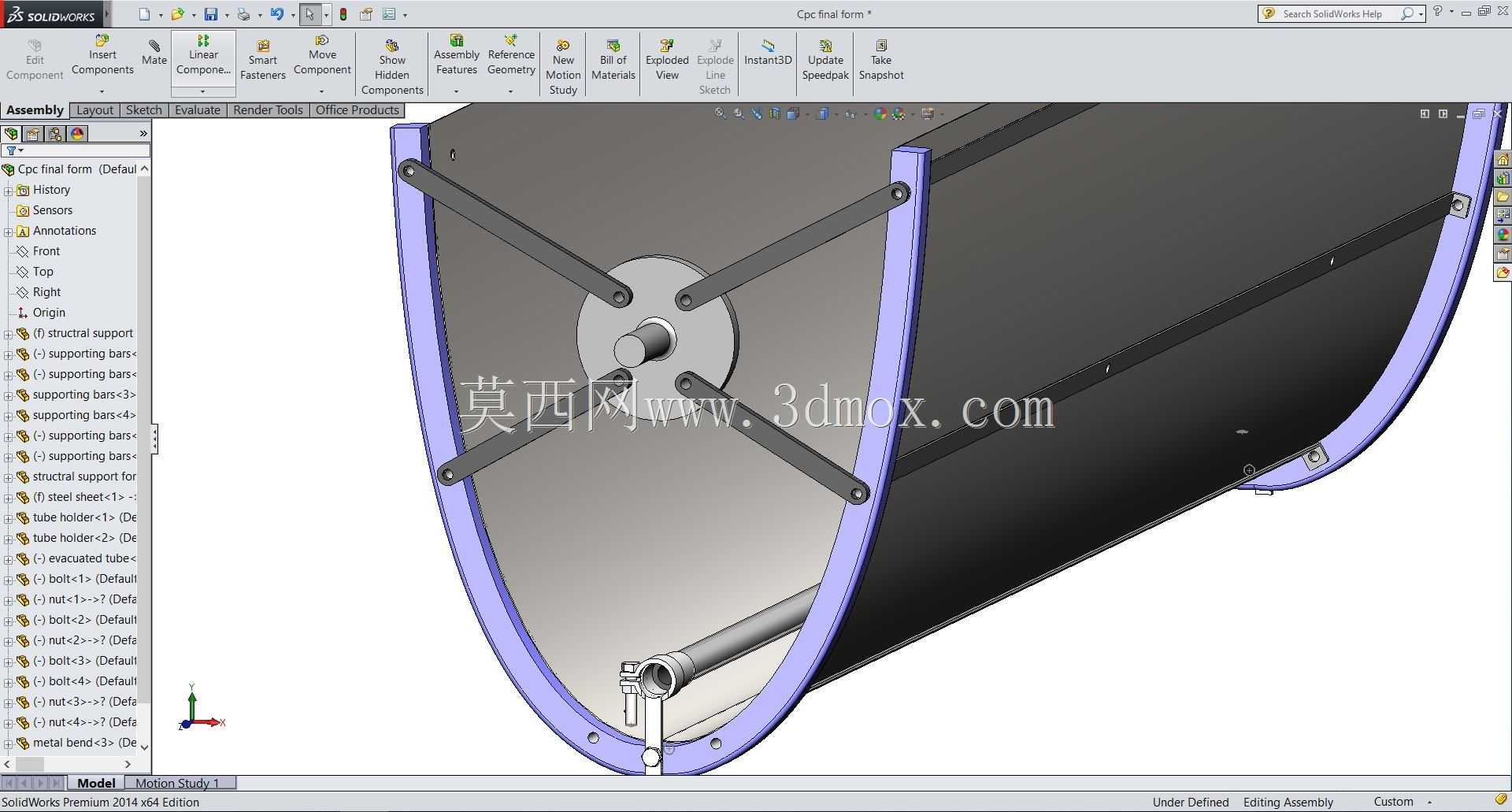

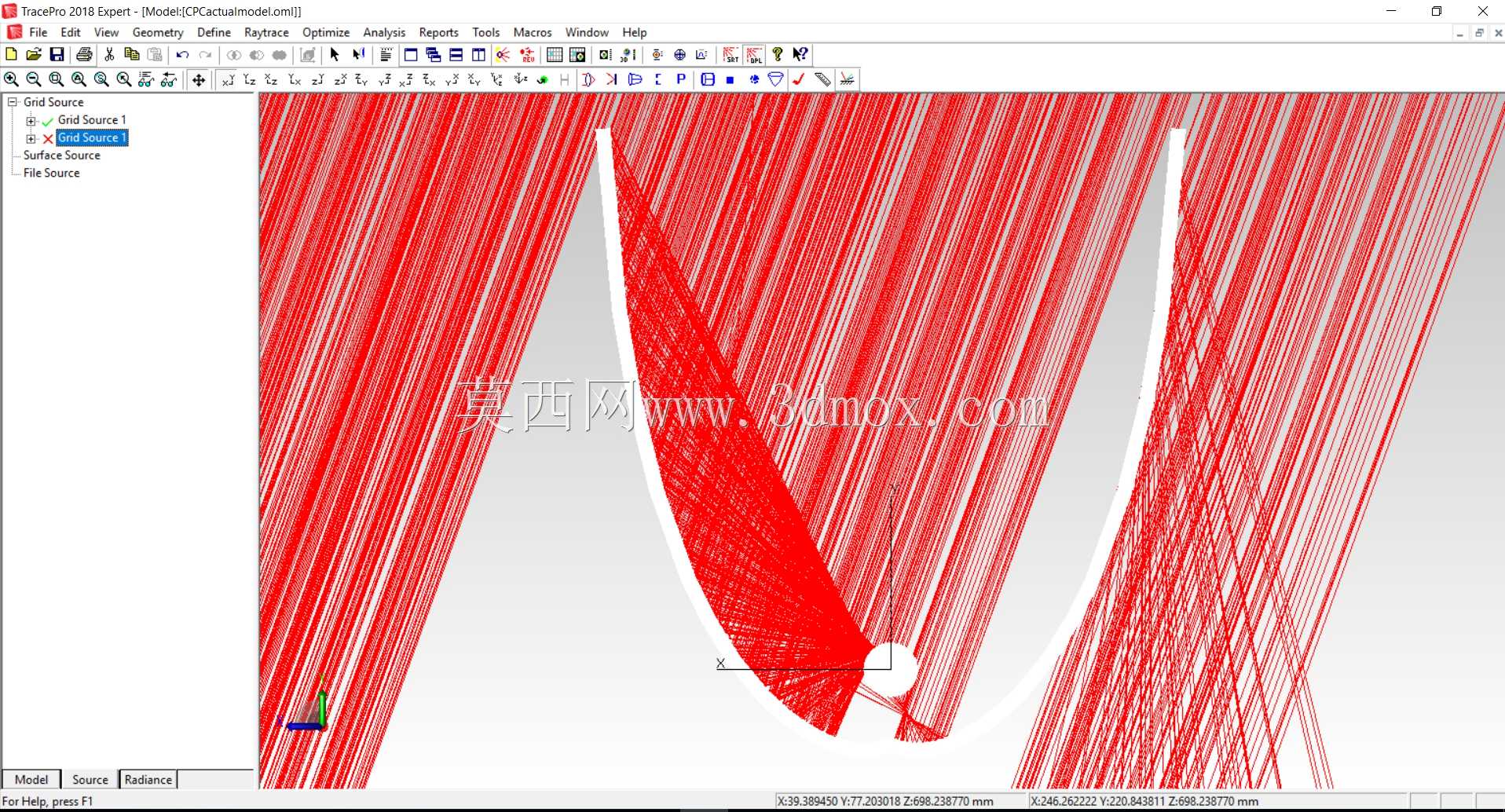

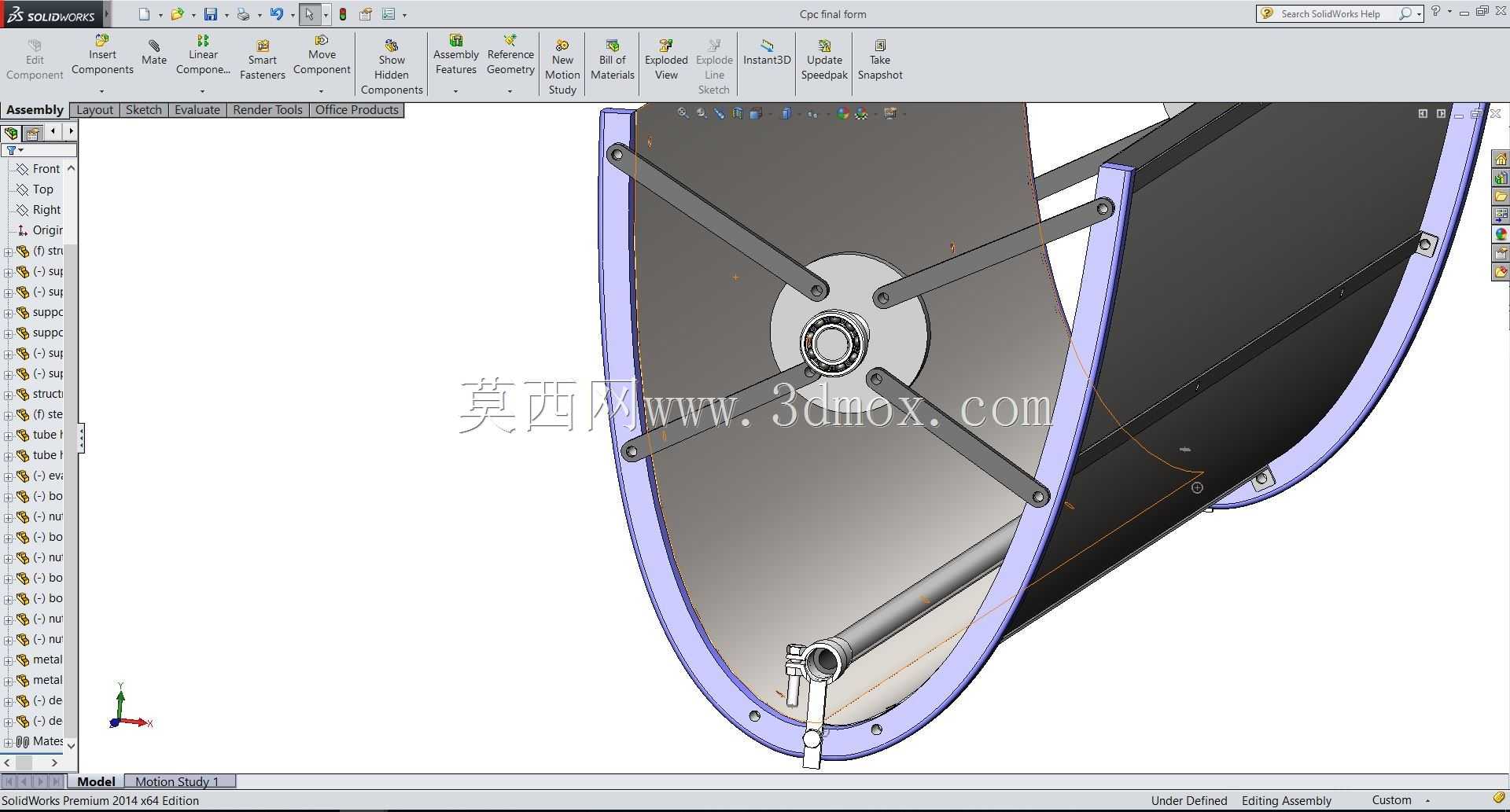

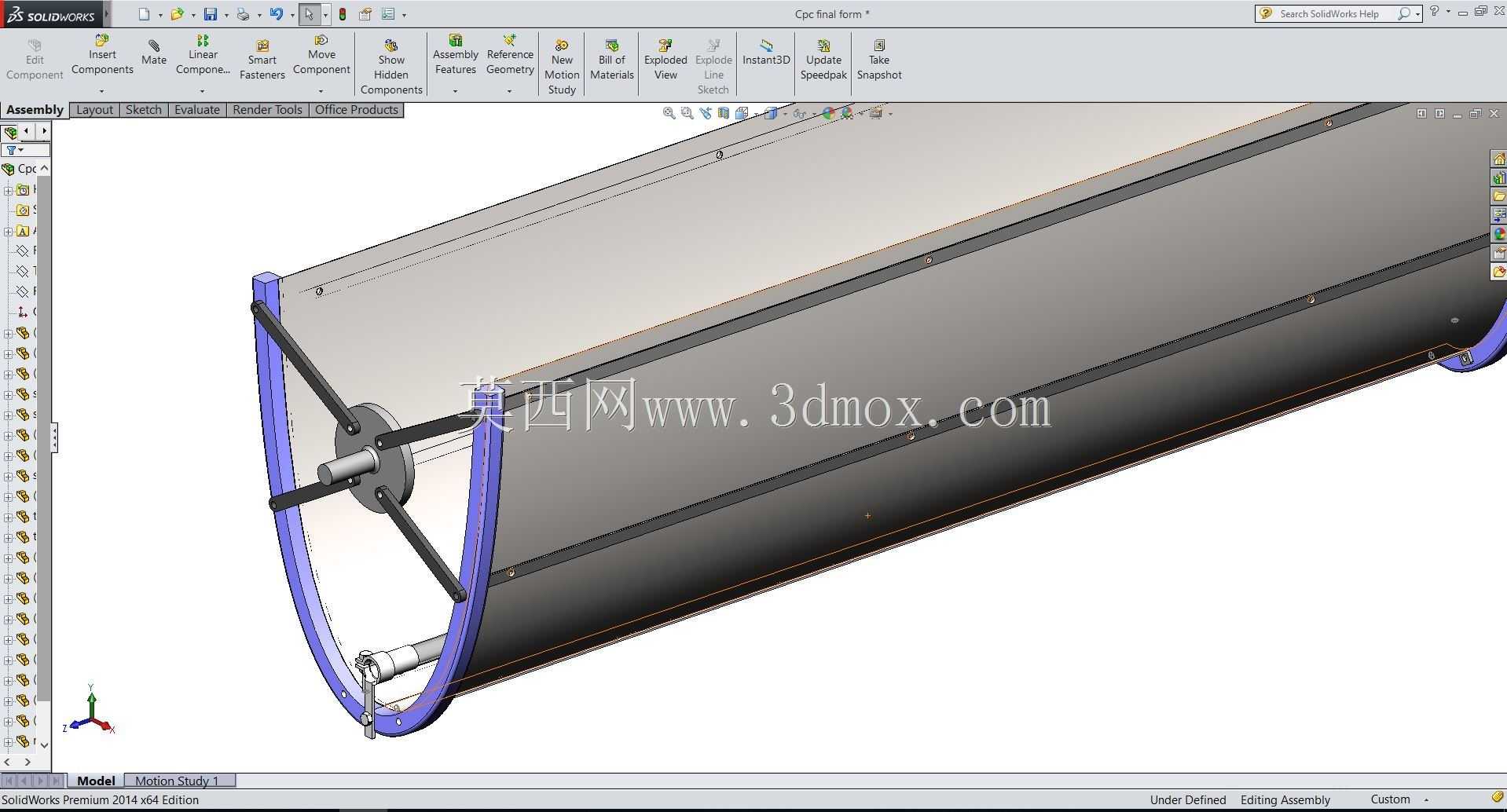

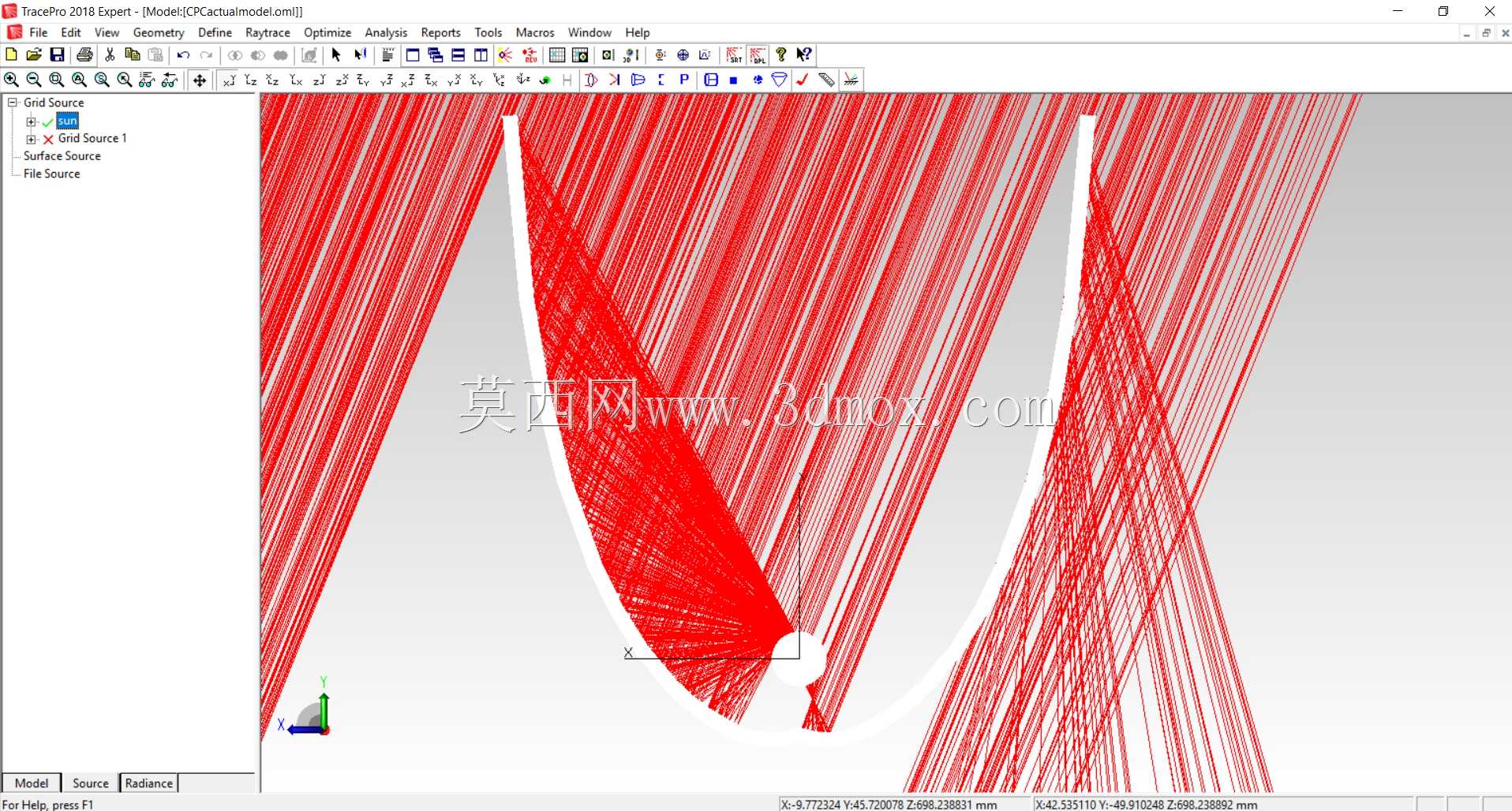

该聚光集热装置主要面向分布式太阳能光热利用场景，可应用于民用住宅生活热水供应、小型工农业生产预热供能、偏远离网区域太阳能采暖等场景，能够在低日照角度条件下维持稳定的聚光集热效率，无需复杂的双轴追日系统即可实现较好的光能捕获效果，适配中小型分布式光热项目的安装与使用需求。设备核心用途是通过复合抛物面反射结构将入射太阳光汇聚到真空集热管区域，将光能转化为热能传递给管内换热介质，持续输出稳定温度的热媒，相比传统平板集热器具备更高的聚光比，在同等集热面积下能够获得更高的介质温升，减少换热循环的能耗损失。产品功能特性上，采用对称式复合抛物面反射面设计，可接收更大入射角范围的太阳光线，降低对日跟踪系统的精度要求，部分场景下甚至可采用固定安装方式减少运维成本；反射面边缘设置蓝色防护包边结构，既可以固定反射板材避免长期户外使用出现形变，也能减少边缘锐边带来的安装磕碰风险；支撑结构采用三角稳定式支腿设计，底部配置圆形配重底座，可在平整屋面、硬化地面直接放置安装，也可通过底座预留孔位做螺栓锚固，适配不同场景的安装固定需求；集热管沿抛物面焦线方向布置，外层真空结构可最大程度减少对流与传导热损失，提升整体集热效率。设计思路层面，整体围绕低运维、高聚光效率的核心目标展开，反射面曲率经过光学路径优化，确保不同入射角的光线经过反射后均可准确落到集热管受热区域，支撑结构采用轻量化型材拼接设计，在保证结构抗风载、抗自重形变强度的前提下，尽可能降低整体设备重量，减少安装面的承重负担；支腿角度经过力学优化，可将设备整体重心稳定控制在底座支撑范围内，避免户外大风天气出现倾覆风险。外形尺寸与安装边界方面，设备整体为长条形槽式结构，横向长度适配常规集热管的标准模数，宽度方向控制在反射面最大开口尺寸范围内，支腿展开后的占地宽度略大于反射面开口宽度，安装时需预留设备两侧不小于二十厘米的操作空间，用于后期反射面清洁、集热管检修维护；设备整体高度适配民用屋面的安装限高要求，不会超出常规屋面附属设施的高度管控范围，安装时需保证反射面开口朝向正南方向（北半球区域），倾斜角度可根据当地纬度做对应调整，确保全年可获得最优的日照接收角度。
