家用小型水油两用插接式分配装置结构设计

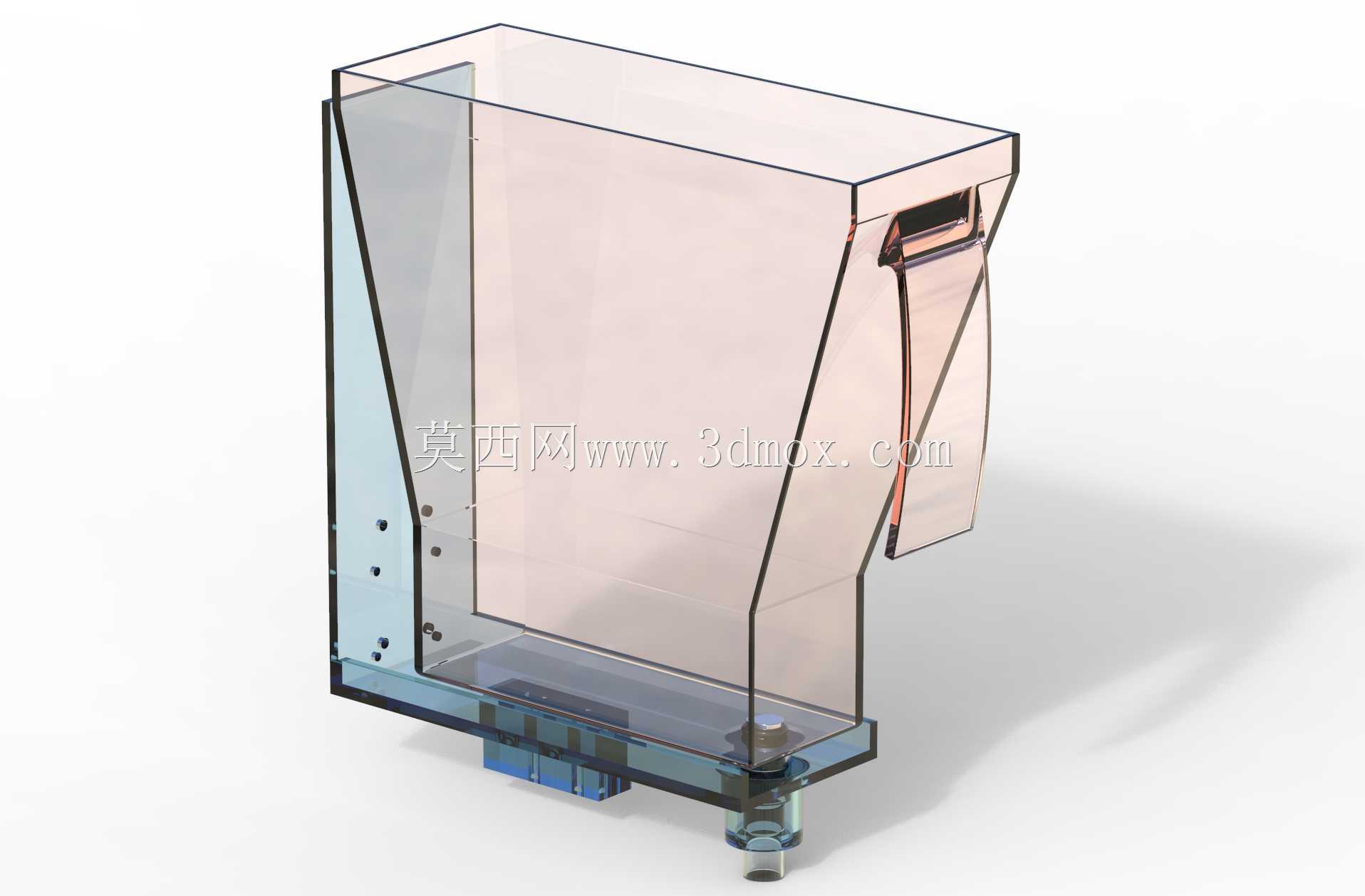

这款分配装置的设计初衷，是解决家用场景下小容量流体接驳时的渗漏、对位不准问题，不管是桌面饮水机的水路接驳，还是小型自助加油装置的油路对接，都能通过直插式结构完成快速连通，不需要额外的紧固件或者密封生料带辅助。从结构布局来看，整体采用斜切式透明壳体设计，一方面可以直观观察内部流体的存量与流动状态，避免出现空抽或者溢流问题，另一方面斜向的侧壁结构可以在插接过程中形成自然导向，不需要用户反复对位找正，只要沿着壳体的倾斜导向面推入，就能让底部的流体接口自动对准设备端的对接头。

壳体底部集成了弹簧复位的阀芯组件，在未插入对接状态下，阀芯在弹簧预紧力作用下紧贴密封面，完全截断流体通路，不会出现滴漏问题；当外部对接头插入时，顶杆推动阀芯压缩弹簧，流体通路自动打开，流体可以顺着内部的流道从储液腔流向输出端，整个通断过程不需要额外操作阀门手柄，插拔动作即可同步完成通断控制，非常适合家用场景下非专业用户的操作习惯。

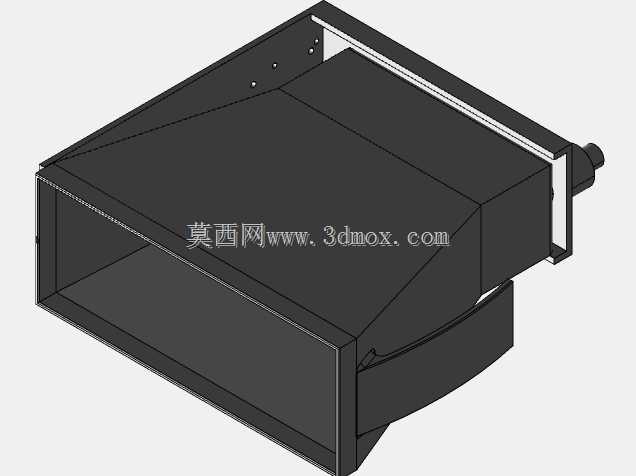

从安装边界来看，装置整体为立式窄体结构，宽度方向尺寸控制在150mm以内，深度方向不超过200mm，安装时只需要在设备面板上预留对应尺寸的矩形插接槽，槽体底部预留流体对接孔位即可，不需要额外的安装固定螺丝，装置插入槽体后依靠侧壁的弹性卡扣自动卡紧，后期拆卸维护时只需要按压卡扣即可抽出，维护清理非常方便。

流道设计上采用了大截面低流阻结构，内部没有直角转弯或者狭窄节流段，不管是输送常温饮用水还是低粘度的燃油，都不会出现流阻过大导致的流量不足问题，同时流道内壁做了光滑过渡处理，不容易残留流体结垢，长期使用也不会出现堵塞问题。密封件采用耐油耐水的通用橡胶材质，既可以满足饮用水接触的卫生要求，也能耐受燃油的腐蚀，不需要根据输送介质更换密封组件，通用性更强。

在实际应用场景中，这款装置既可以作为台式饮水机的内置水盒组件，用户取出水盒接水后直接插回设备即可自动连通水路，不需要手动接水管；也可以作为小型家用设备的燃油加注接驳模块，比如小型园林机械的自助加油装置，插入油盒即可自动接通油路，拔出后自动密封不会漏油，避免了传统螺纹连接拧不紧渗漏、拧过紧滑牙的问题。

结构设计上尽量减少了零件数量，整个装置除了壳体、阀芯、弹簧、密封件之外没有额外的复杂零件，生产时壳体可以采用透明注塑工艺一次成型，不需要后续的二次加工，装配时只需要将阀芯、弹簧、密封件依次装入底部的阀座即可，装配工序简单，生产成本可控，适合批量量产。同时所有零件都采用无锐角设计，用户在拿取、插拔过程中不会被划伤，使用安全性更高。针对家用场景的使用特点，装置的储液腔侧壁做了加厚处理，即使日常使用中出现轻微磕碰也不会开裂，底部的阀座部分采用了和壳体一体化的设计，避免了装配式阀座容易出现的密封渗漏问题。
