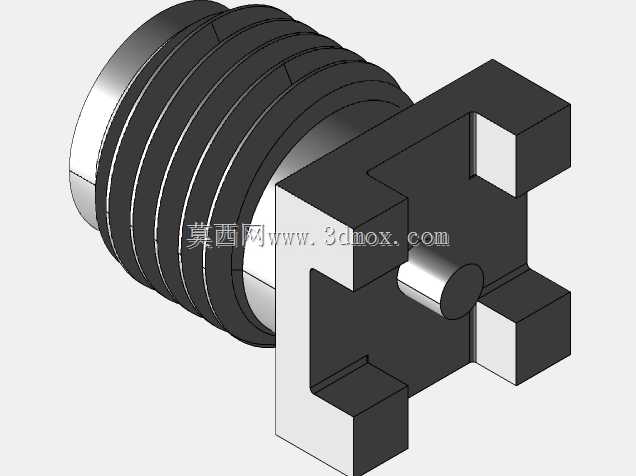

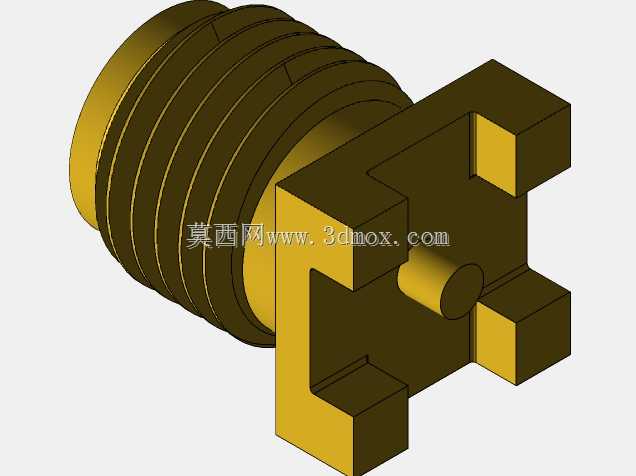

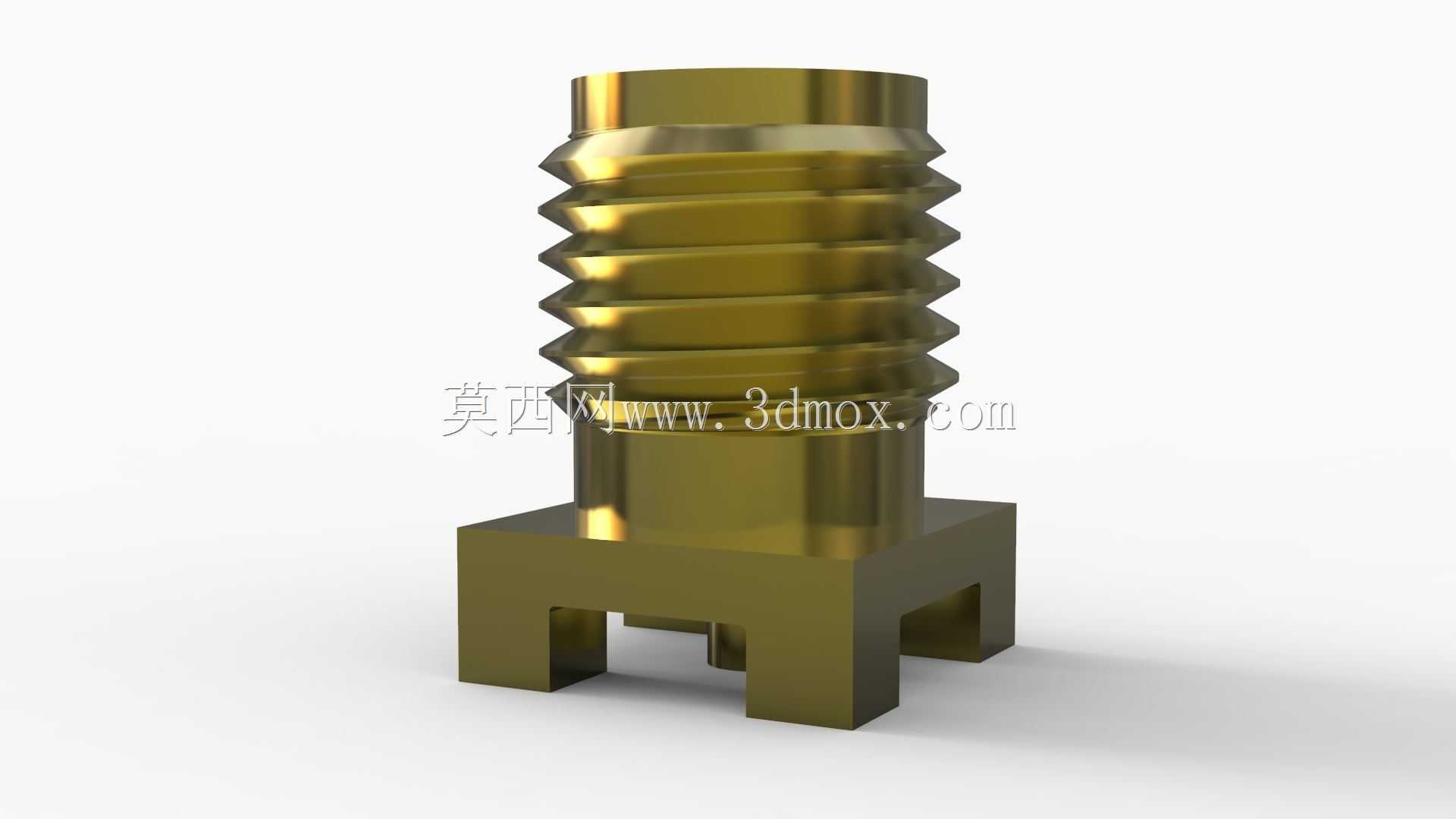

SMA表面贴装阴插座连接器插孔结构

项目分类:3D模型 发布时间:2021-10-25 ID:334488
  • SMA表面贴装阴插座连接器插孔结构
  • SMA表面贴装阴插座连接器插孔结构
  • SMA表面贴装阴插座连接器插孔结构

这款SMA连接器插孔属于射频同轴连接类元件,核心适配50欧姆阻抗的射频信号传输链路,在无线通信基站前端模块、射频测试仪器接口、微波通信设备板卡、车载射频接收单元、工业无线数传终端等场景中承担板端射频信号接驳的核心作用,是射频链路里实现板卡与外接射频线缆、天线组件稳定连接的关键结构件。从实际使用场景来看,这类表面安装焊料型的阴插座,主要适配PCB板端的回流焊工艺安装,相比传统穿孔焊接的SMA座,不需要在PCB上开设大尺寸安装孔,能够节省板卡布线空间,尤其适合高密度布局的射频前端板卡,比如小型化的无线通信模组、便携式频谱分析仪的射频输入端口、无人机图传模块的板端接口等对安装空间有严格限制的场景。

从功能特性上看,该插孔为阴型接触结构,内部接触件采用弹性接触设计,能够与标准SMA公头插针实现可靠的插拔配合,保证射频信号传输过程中的阻抗连续性,减少信号反射与插入损耗,50欧姆的阻抗匹配设计覆盖DC到18GHz的常用射频频段,能够满足绝大多数民用、工业级射频设备的传输需求。底部的表面贴装焊脚设计,四个定位支脚分别对应PCB上的焊盘,焊接后能够提供足够的机械固定强度,避免插拔公头时出现座体脱落、焊盘撕裂的问题,同时中心信号引脚与PCB板上的射频走线直接连通,缩短了信号传输路径,降低了传输链路的驻波比。

在设计思路上,这款结构首先围绕射频传输的阻抗连续性展开,内部介质支撑结构的尺寸、接触件的内外径比例都严格遵循50欧姆同轴传输线的尺寸要求,避免出现阻抗突变点;其次考虑表面贴装工艺的适配性,底部焊脚的共面度控制在0.1mm以内,保证回流焊过程中每个焊脚都能与PCB焊盘充分浸润,减少虚焊风险;外壳采用黄铜镀金工艺,既保证了良好的导电性能,也提升了接触表面的抗氧化能力,延长产品的插拔使用寿命,通常这类结构的插拔寿命能够达到500次以上,满足设备调试、日常维护的插拔需求。

从外形尺寸与安装边界来看,该连接器整体为同轴圆柱加底部方形安装座的结构,上部外螺纹段为标准SMA接口的螺纹尺寸,能够与标准SMA公头的连接螺母实现螺纹锁紧,保证连接后的机械稳定性,避免振动环境下出现接口松脱导致的信号中断。底部方形安装座的边长控制在标准SMD元件的编带包装尺寸范围内,能够适配自动化贴片机的拾取与贴装流程,不需要额外的人工焊接工序,适配规模化的电子组装生产线。安装时需要注意,PCB上对应位置的焊盘布局需要与连接器底部焊脚位置严格对应,中心信号焊盘周围需要预留足够的净空区域,避免与周围地走线出现距离过近导致的阻抗偏移,同时安装座下方的PCB区域建议做完整的地平面处理,提升连接器的屏蔽性能,减少外界电磁干扰对射频信号的影响。

在实际选型应用中,这类表面贴装SMA插孔需要根据PCB板的厚度调整焊脚的长度尺寸,保证焊接后焊脚不会突出PCB背面过多,影响板卡的安装平整度;同时在结构设计时,需要预留足够的公头插拔操作空间,通常在连接器接口前方需要预留至少15mm的操作空间,方便操作人员使用工具拧紧连接螺母,避免空间不足导致的装配困难。对于高振动场景下的应用,还可以在连接器与PCB接触的位置增加点胶加固工序,进一步提升连接的机械可靠性,但点胶时需要注意避免胶液渗入连接器内部接触区域,导致接触不良或者信号传输性能下降。
