SolidWorks环境下螺旋锥齿轮传动结构设计

项目分类:3D模型 发布时间:2021-10-25 ID:334489

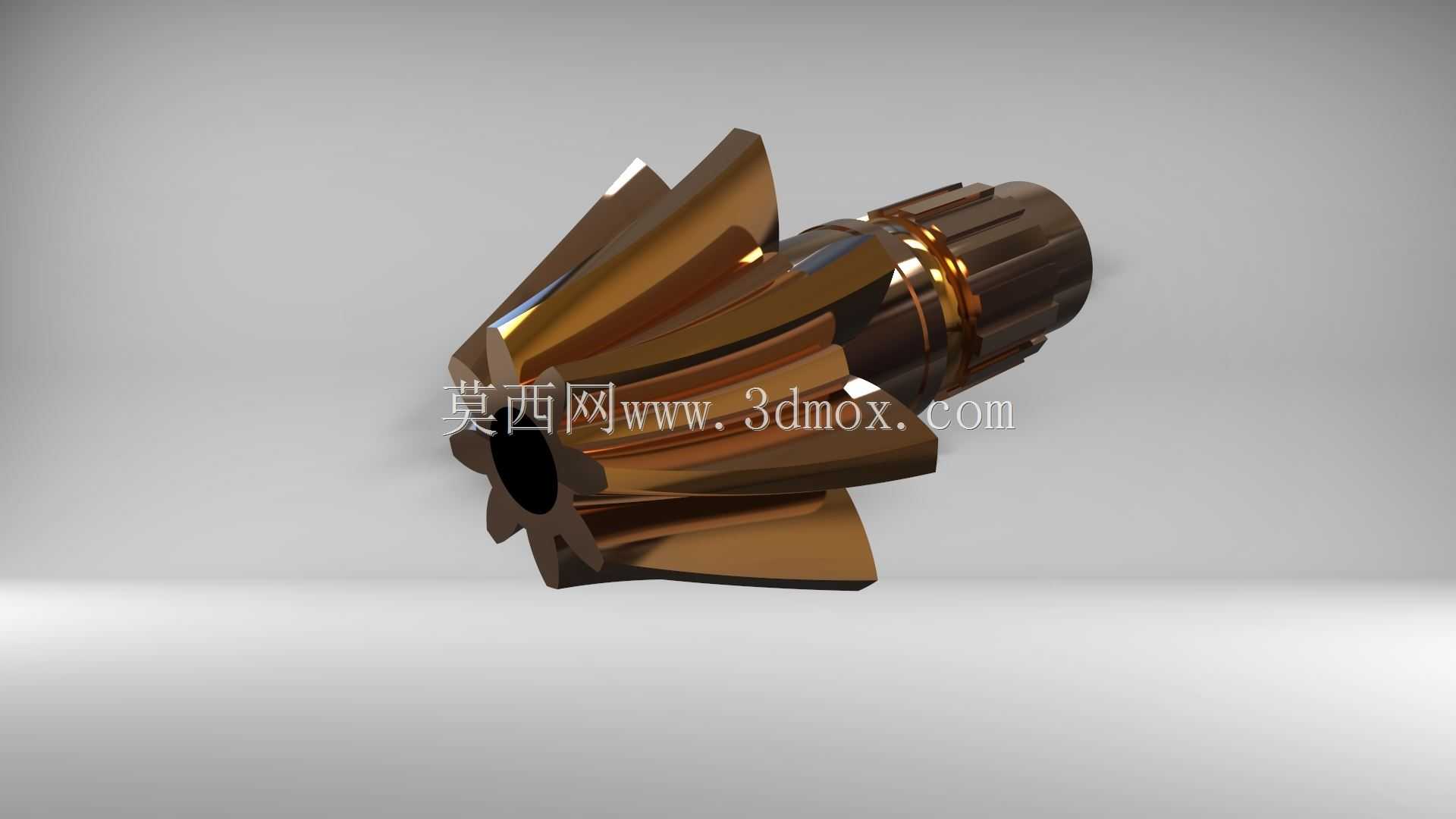

  • SolidWorks环境下螺旋锥齿轮传动结构设计

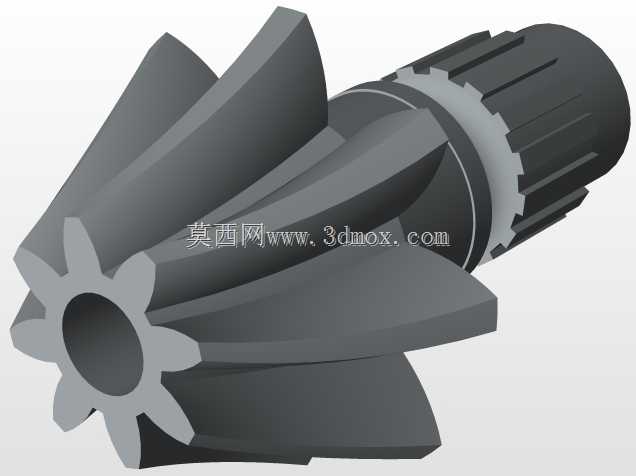

  • SolidWorks环境下螺旋锥齿轮传动结构设计

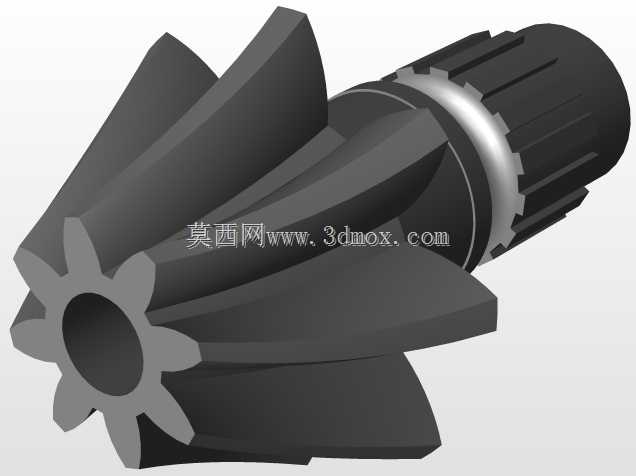

  • SolidWorks环境下螺旋锥齿轮传动结构设计

做传动结构设计快十二年,经手的锥齿轮方案少说也有七八十套,这次的锥齿轮结构是给小型立式加工中心主轴进给箱做的配套传动件,当初接手需求的时候,现场提的核心要求就是传动比要稳,背隙控制在0.08mm以内,还要能在频繁正反转的工况下扛住120N·m的峰值扭矩,不能用个三五个月就打齿。

先从安装边界说,当时给的安装空间是主轴箱侧方直径85mm、轴向长度112mm的圆柱形空腔,输入端要和伺服电机的输出花键直接对接,不能额外加联轴器,不然轴向尺寸超了,护板装不上。输出端要和主轴的锥孔配合,同轴度要求0.02mm以内,所以建模的时候我先把安装基准面定死了,齿轮的安装定位轴肩直径做的42mm,和箱体孔的配合选H7/k6,过盈量控制在0.01-0.02mm,既方便热装,又不会跑内圈。

齿形部分我选的是螺旋锥齿,不是直齿,直齿锥齿轮虽然加工简单,但是重合度低,正反转的时候冲击大,立式加工中心进给的时候频繁换向,直齿的用不了多久齿面就会点蚀。螺旋角我定的35度,这个角度下重合度能到2.3以上,啮合的时候同时有三对齿接触,载荷分摊开,单齿受力小,运转的时候噪音也低,现场测过空载噪音能控制在62分贝以内,符合车间的环保要求。齿宽我做的22mm,不能做太宽,太宽的话小端齿厚太薄,热处理的时候容易变形,也不能太窄,窄了接触应力不够,齿面容易压溃,算下来齿面接触应力大概1100MPa,用20CrMnTi渗碳淬火的话,硬度能到HRC58-62,完全扛得住。

轴端部分我做的是渐开线花键连接,和电机输出端直接配合,花键模数1.5,齿数18,压力角30度,选渐开线花键而不是矩形花键,是因为渐开线花键的对中性好,承载能力强,装拆也方便,适合这种频繁启停的传动场景。轴上我留了两个卡簧槽,一个用来定位齿轮本身,一个用来挡输入端的密封件,密封选的是双唇口骨架油封,防止主轴箱里的润滑油漏出来,也能阻挡外面的切削液、铁屑进到轴承位里。

设计的时候我特意把齿根的过渡圆角做的R0.8,很多新手建模的时候容易忽略这个地方,直接做直角,热处理的时候应力集中,很容易从齿根断齿,R0.8的圆角能把齿根的应力集中系数降下来30%左右,抗冲击能力强很多。另外齿向我做了0.02mm的鼓形修形,不是全齿宽等接触,因为安装的时候难免有一点同轴度误差,鼓形修形之后,齿面接触区会集中在齿宽中间,不会出现边缘接触,载荷分布更均匀,使用寿命能提40%以上。

建模的时候我是先在SolidWorks里用方程式驱动齿廓,先算好分锥角、基锥角、齿顶高系数、顶隙系数,分锥角我算的是32度,因为当时要求的传动比是1.6,配对的大齿轮分锥角就是58度,两个齿轮的轴线是垂直相交的,交点刚好在两个齿轮的安装基准面交点上,这个位置不能错,错了的话啮合间隙就不对,要么卡滞要么间隙太大。齿顶高系数选的0.85,不是标准的1,因为短齿制的锥齿轮抗弯强度更高,适合重载冲击的工况,顶隙系数选的0.2,保证啮合的时候齿顶和齿根不会顶死,还能存一点润滑油,减少磨损。

实际应用里,这种锥齿轮不光用在加工中心主轴箱,像小型农机的转向传动、工业机器人的关节减速器、自动化生产线的转角输送机构,只要是需要相交轴之间传递动力的场景,都能用得上。之前给一家做包装设备的客户做过类似结构,用在封箱机的转角传动上,原来用的直齿锥齿轮,三个月就要换一套,换成这个螺旋锥齿结构之后,用了两年多还没出过问题,客户反馈运转的时候几乎没什么噪音,也不用频繁调整间隙。

安装的时候要注意,得先把配对的两个齿轮的接触斑点调好,接触斑点要在齿面中间位置,沿齿高方向占比不小于40%,沿齿长方向不小于60%,如果接触区偏齿顶,就要把小齿轮往远离大齿轮的方向调,偏齿根就往靠近的方向调,调好之后把锁紧螺母背紧,再打销钉定位,不然运转的时候齿轮窜动,很快就会磨坏。另外润滑一定要用极压齿轮油,不能用普通的机械油,因为锥齿轮啮合的时候齿面是滑动加滚动的复合运动,接触压力大,极压添加剂能在齿面形成油膜,防止干摩擦。

建模过程中我把所有的特征都做了参数化关联,只要改模数、齿数、传动比、螺旋角这些参数,整个齿轮和轴的结构就能自动更新,不用重新画,后续如果客户要改传动比或者安装尺寸,直接改参数就行,能省很多重复建模的时间。我还特意把安装基准、配合面、公差要求都在模型里做了注释,后续出工程图的时候直接调用就行,不用再反复核对尺寸,避免出错。

很多人觉得锥齿轮建模难,其实只要把基准定对,分锥角算准,齿廓的方程式写对,后续的轴、键槽、卡簧槽这些都是常规的轴类特征,没什么复杂的。难的是结合实际工况选参数,比如螺旋角选多大合适,齿宽做多少,用什么材料,热处理要求是什么,这些都要结合实际的安装空间、载荷、转速来算,不是随便套个标准参数就行,不然做出来的东西看着像,实际用起来要么装不上,要么用两天就坏。

这次的结构我特意做了动平衡校核,因为最高转速能到3000rpm,要是动平衡不好,运转的时候会有振动,影响主轴的加工精度,我在轴的端面留了0.5mm的动平衡去重余量,装配的时候做G2.5级的动平衡,保证高速运转的时候振动值在允许范围内。轴承位我选的是两个角接触球轴承背对背安装,能同时承受径向力和轴向力,锥齿轮啮合的时候会产生轴向分力,背对背安装的轴承刚性好,能扛住这个轴向力,不会出现轴窜动。
