MCX插孔SMD50欧姆板端射频连接器

项目分类:通用五金配件 发布时间:2021-10-25 ID:334484
  • MCX插孔SMD50欧姆板端射频连接器
  • MCX插孔SMD50欧姆板端射频连接器

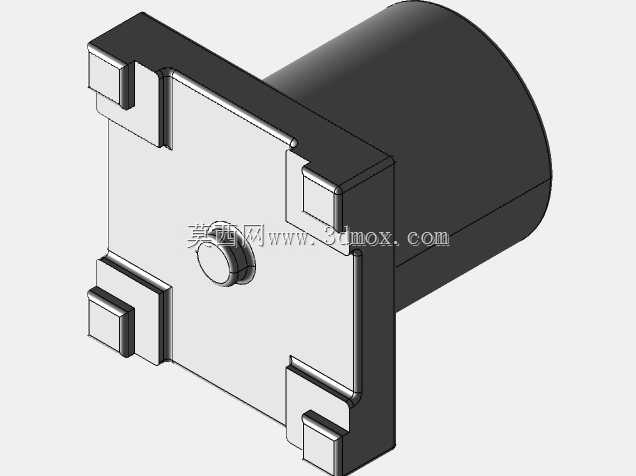

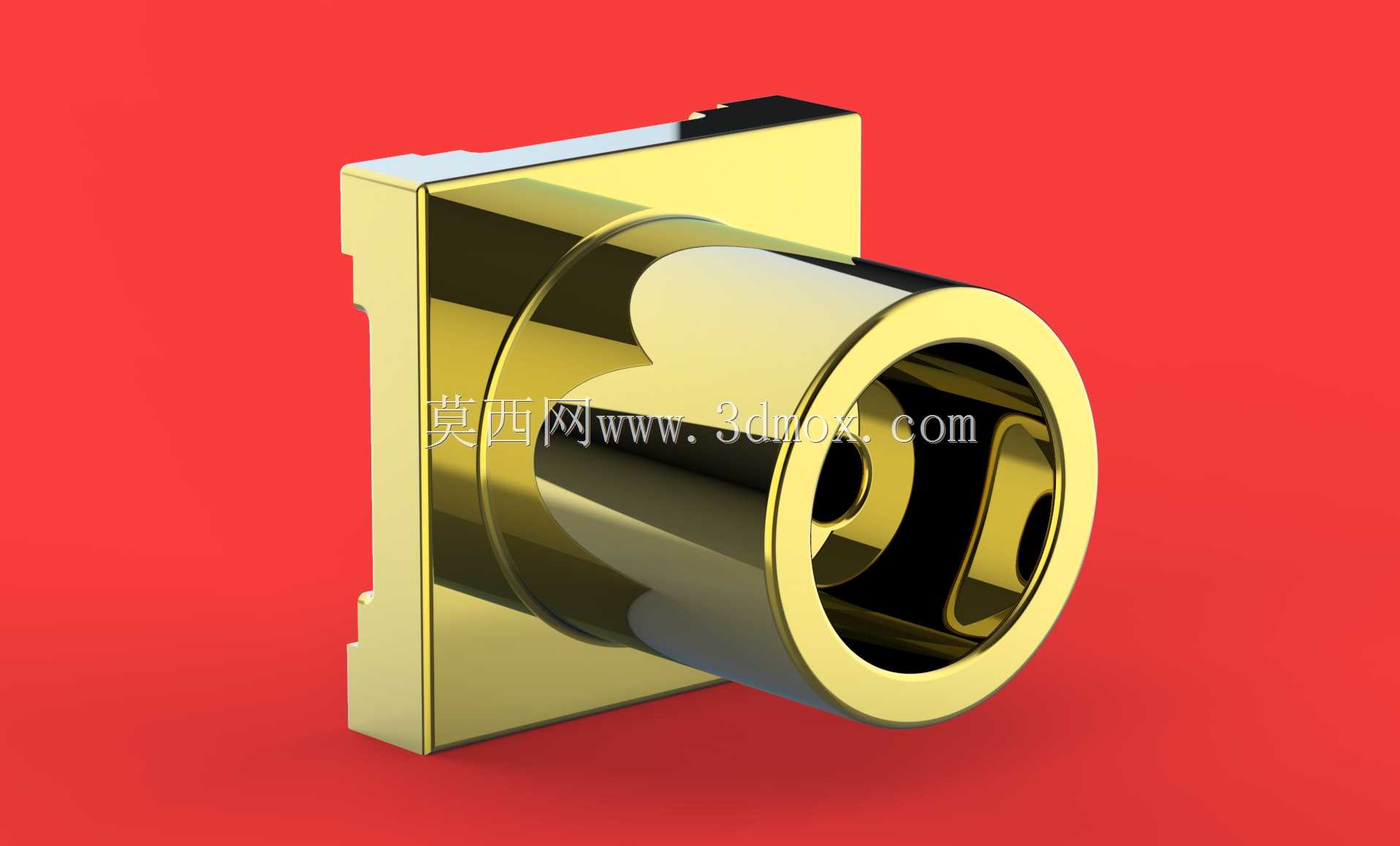

  这款板载射频同轴连接件,主要面向高密度PCB板上的射频信号互联场景,常见于手持通信终端、无线数传模块、射频测试治具、小型化基站前端板卡这类对安装空间有严苛要求的设备中,用来实现射频同轴电缆与电路板之间的阻抗匹配连接,保证50欧姆阻抗链路的连续性,减少信号在传输路径上的反射与插入损耗。从结构设计来看,整体采用方形法兰贴装底座加同轴插接筒体的布局,方形底座的四个边缘做了定位缺口设计,在SMT回流焊过程中可以和钢网、PCB焊盘形成精准对位,避免贴装偏移导致的焊接不良,底座底面设置了大面积接地焊盘,既可以在焊接时增强与PCB板的结合强度,也能实现更好的屏蔽接地效果,降低外界电磁干扰对传输信号的影响。插接筒体部分采用精密车削成型的黄铜基体,

  表面做镀金处理,一方面降低接触电阻,提升高频信号传输的稳定性,另一方面增强接触面的耐磨性能,保证多次插拔后的接触可靠性,内部的接触插孔采用弹性收口结构,插合时可以和公头插针形成360度均匀贴合,保证接触压力稳定在合理区间,既不会因为压力过大导致插拔力超标损伤接口,也不会因为压力不足导致接触不良引发信号断续。设计过程中需要严格控制同轴结构的尺寸公差,内导体、绝缘介质、外导体的同轴度偏差需要控制在微米级,才能保证全频段内的阻抗一致性,避免因为结构尺寸偏差导致阻抗失配,在高频段产生驻波异常。安装边界上,方形底座的贴装区域需要在PCB布局时预留足够的焊盘空间,周边3毫米范围内避免布置其他过高的元器件,防止插接公头时产生结构干涉,

  筒体的轴向伸出高度需要匹配设备外壳的开孔位置,保证外壳装配后接口可以顺利伸出面板,同时和外壳之间形成良好的电磁密封。这类SMD结构的射频连接件相比传统的穿孔焊接连接器,不需要在PCB上打安装孔,可以节省板上布线空间,适合多层板的高密度布线设计,回流焊过程中可以和其他表贴元器件一起完成焊接,不需要额外的手工焊接工序,能够有效提升批量生产的装配效率。在实际选型应用中,需要根据工作频段确认接口的适配性,这款50欧姆阻抗的MCX接口可以覆盖从直流到6GHz的常用射频频段,能够满足大多数民用无线通信设备的传输需求,内部的绝缘支撑件采用低介电常数的耐高温工程塑料,既可以承受SMT焊接时的高温冲击不会发生形变,

  也能在高低温交变的工作环境下保持尺寸稳定,保证内导体和外导体之间的位置精度,避免因为温度变化导致的阻抗漂移。接触件的镀金层厚度需要满足插拔寿命要求,常规应用场景下镀金层厚度不小于1微米,就可以保证500次以上的插拔寿命,满足设备全生命周期的使用需求。在PCB布线时,和连接器连接的射频走线需要做50欧姆阻抗控制,走线尽量短直,避免走直角,在连接器接地焊盘位置多打过孔连接到地层,形成良好的接地参考,进一步优化高频传输性能。
