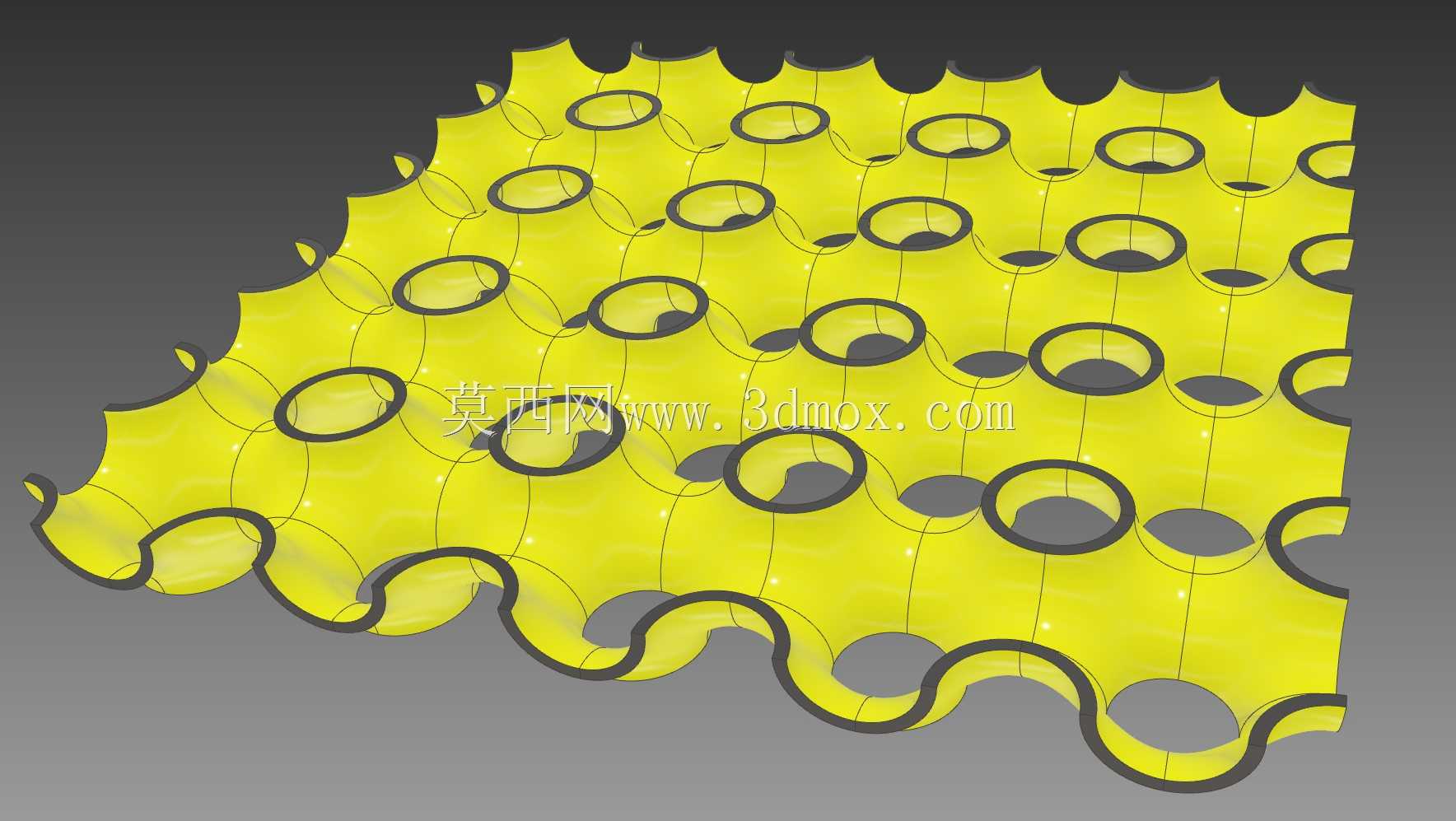

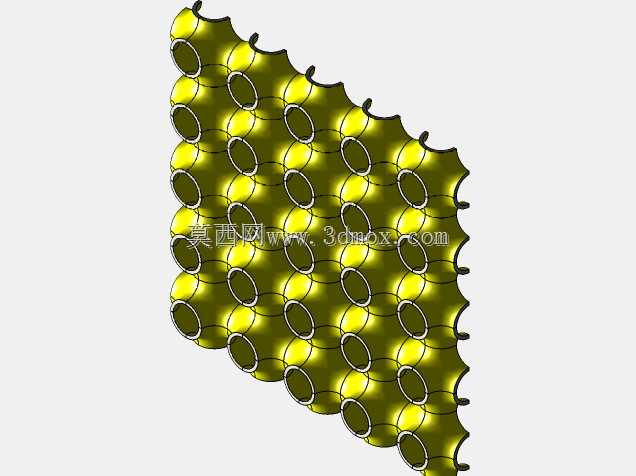

对称开孔三重周期极小曲面多孔结构

本次呈现的对称开孔波面结构，属于三重周期极小曲面范畴的多孔构型，在工业领域有着极为广泛的应用场景。在航空航天领域，这类结构可作为轻质承载夹层的芯体使用，凭借连续光滑的曲面构型，能够在大幅降低构件整体重量的前提下，均匀分散外部传递的冲击载荷与静载荷，避免传统点阵结构存在的应力集中问题，适配飞行器机翼、舱段夹层等对轻量化与结构强度有双重严苛要求的部位。在生物医疗领域，该类开孔连通的曲面结构拥有极高的比表面积与流畅的内部流道，可作为骨组织工程支架的基础构型，连通的孔隙能够为骨细胞的长入、体液的循环提供充足空间，光滑的曲面过渡也能减少植入后的应力遮挡效应，提升植入物与自体骨的结合强度。在换热设备领域，这类周期排布的开孔曲面可作为换热芯体的扰流结构，流体在穿过连续变化的曲面通道时会不断被分割、转向，形成充分的湍流效应，大幅提升冷热流体之间的换热效率，同时光滑的曲面壁面也能减少流体流动的阻力损失，降低换热系统的运行能耗。

从设计思路来看，该结构以Schwarz-p曲面为基础原型，在单位立方体的拓扑边界上做周期性阵列延伸，通过对称开孔的方式打通相邻周期单元的连通路径，设计过程中重点处理了曲面拼接处的连续性问题，借助边界修补工具实现了相邻曲面单元之间的G2连续过渡，整个曲面没有尖锐的棱角与突变的折角，所有开孔的边缘都做了顺滑的曲率过渡，既保证了结构整体的力学性能均匀性，也避免了后续加工或使用过程中在折角位置产生应力开裂的风险。结构整体呈现出严格的三向对称特性，在X、Y、Z三个正交方向上的开孔排布规律完全一致，这种各向同性的力学表现让结构在承受不同方向载荷时都能保持稳定的力学响应，不会出现传统正交多孔结构某一方向强度薄弱的问题。

从安装边界与尺寸适配角度来看，该类周期曲面结构可根据实际使用场景灵活调整单胞尺寸与整体外轮廓，既可以通过调整单胞的孔径、壁厚来匹配不同的刚度、渗透率需求，也可以通过曲面裁剪的方式适配不同的安装腔体边界，无论是平面状的夹层填充，还是复杂曲面外形的构件填充，都能通过边界曲率匹配实现与外部蒙皮的完美贴合，不会出现结构与安装边界之间的间隙或干涉问题。在实际生产适配中，该结构可通过增材制造工艺实现一体化成型，光滑的曲面特征也能减少增材制造过程中的支撑添加需求，降低后处理的工作量，同时连续的曲面壁厚也能保证成型过程中材料熔融粘结的均匀性，提升最终成型构件的成品率与力学性能一致性。
