五轴联动多驱动机械臂结构设计

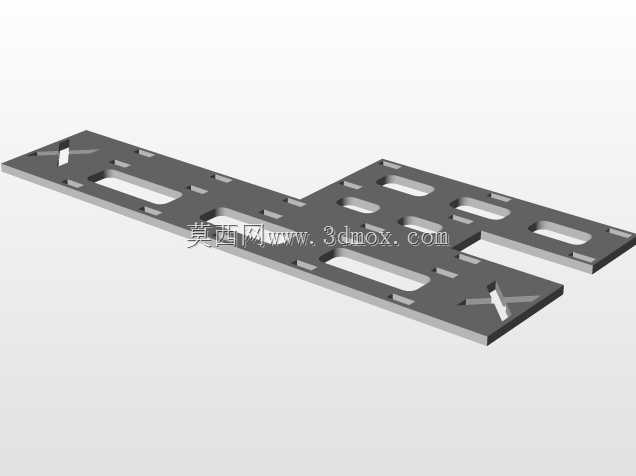

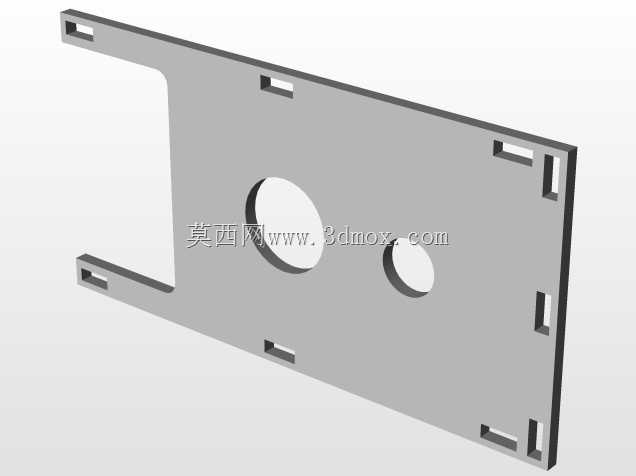

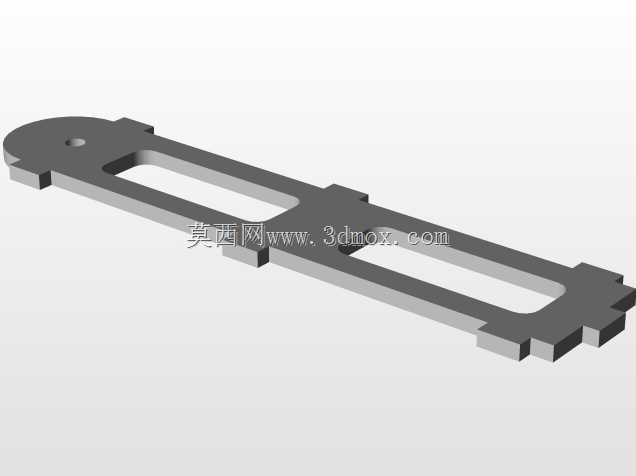

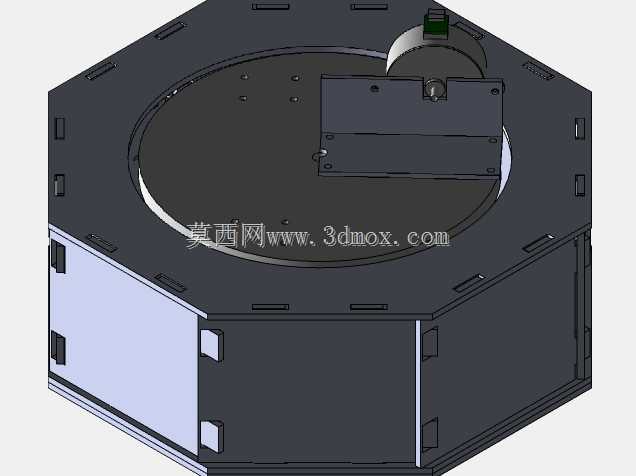

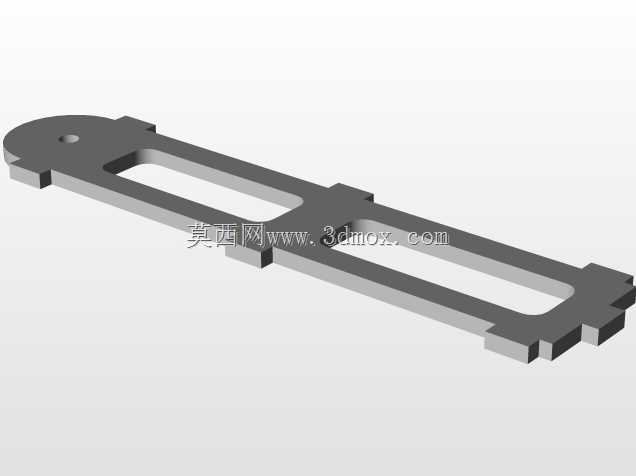

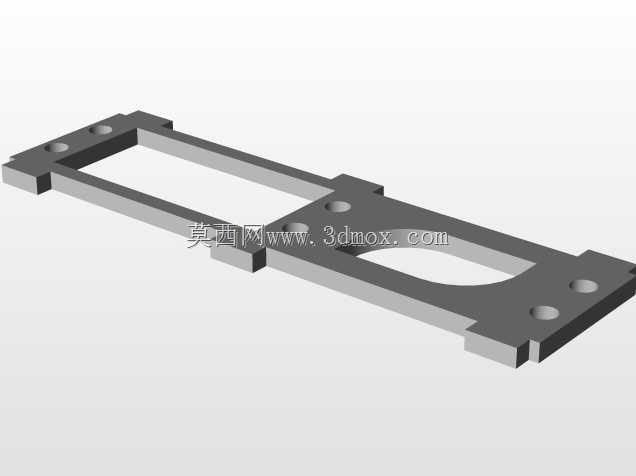

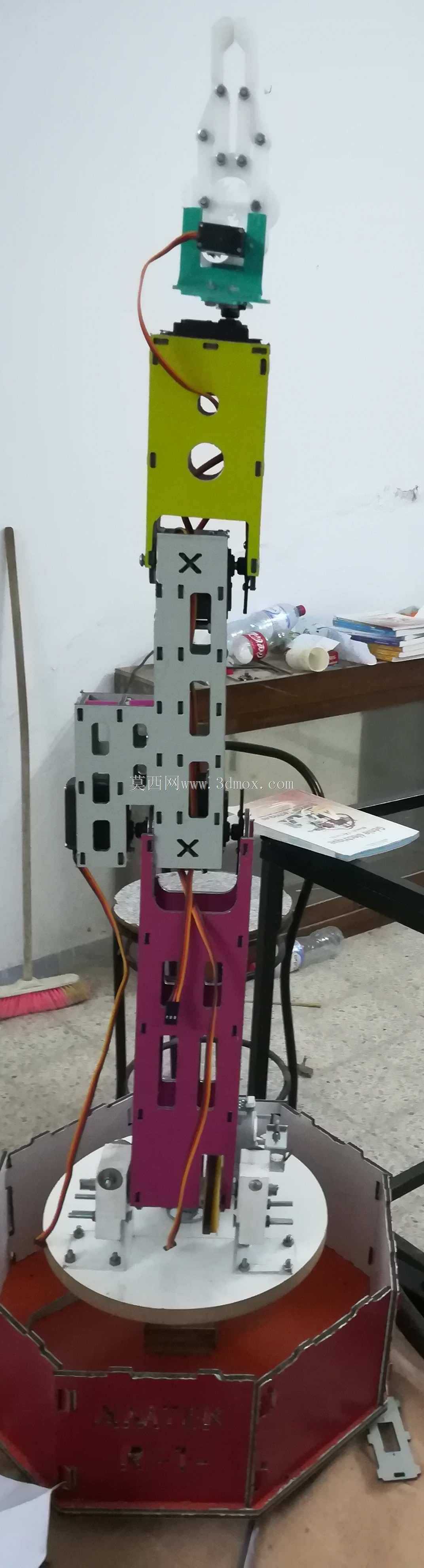

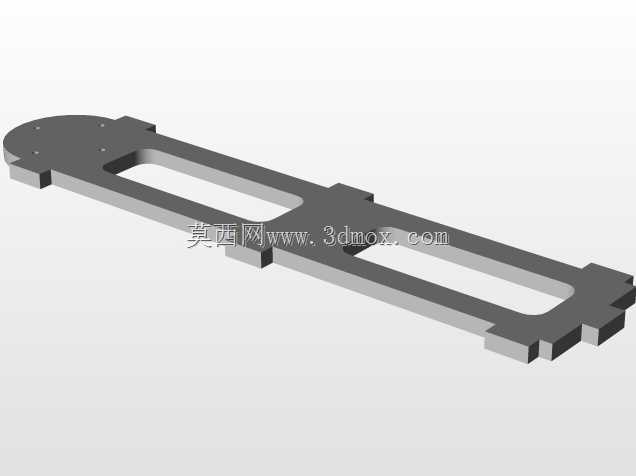

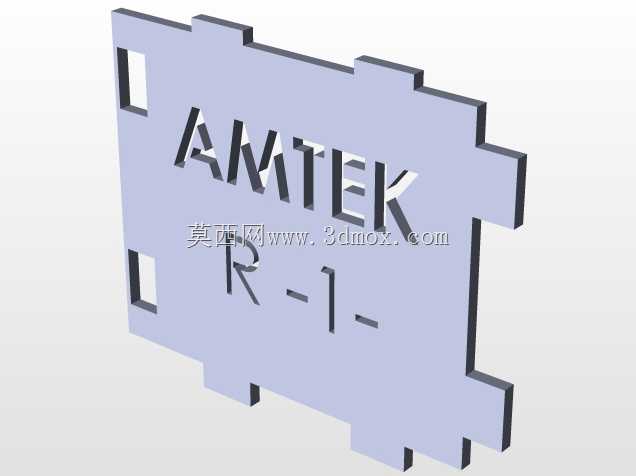

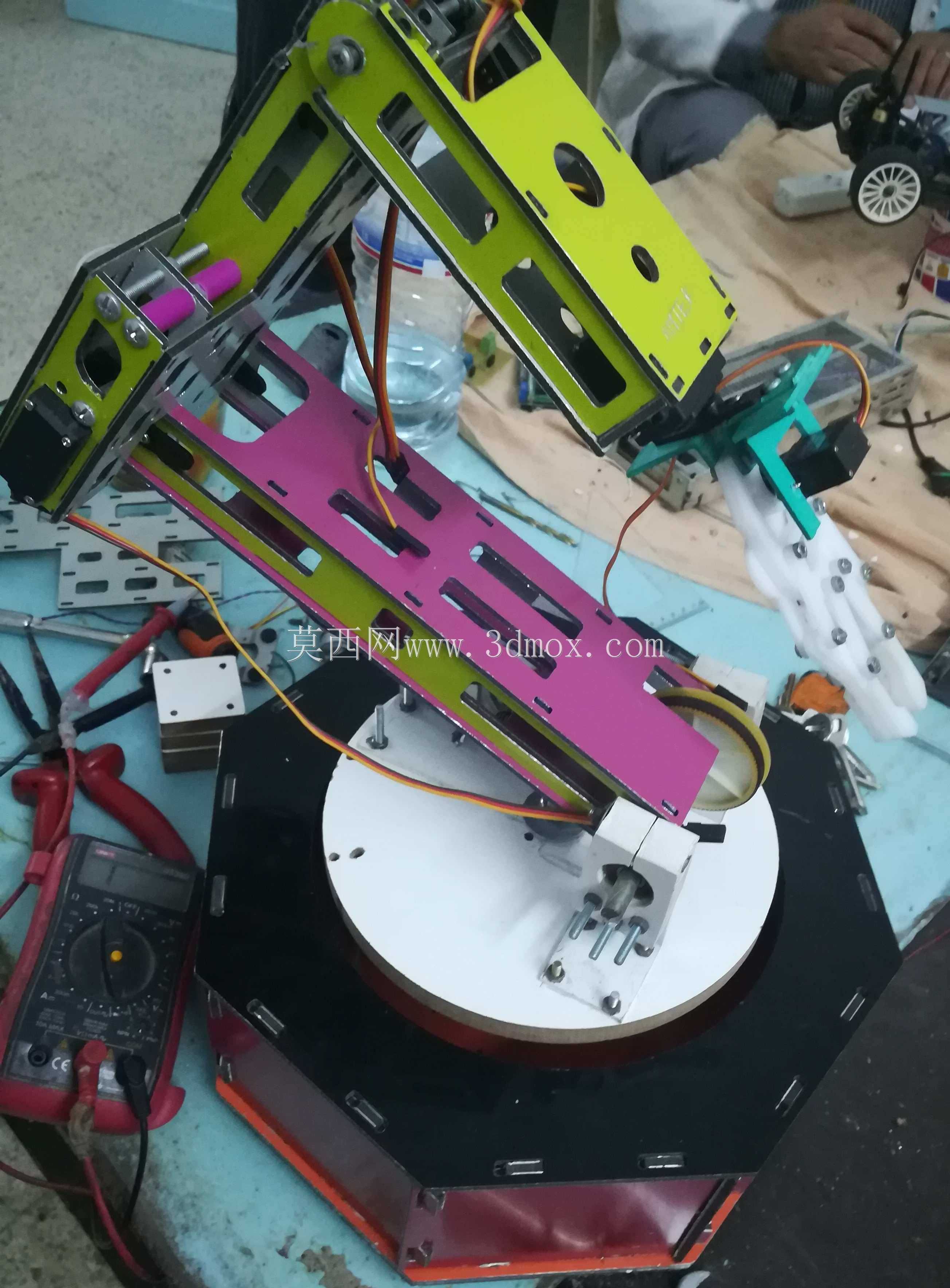

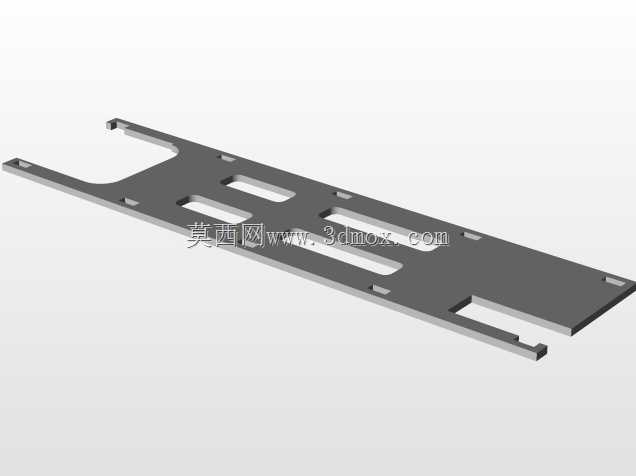

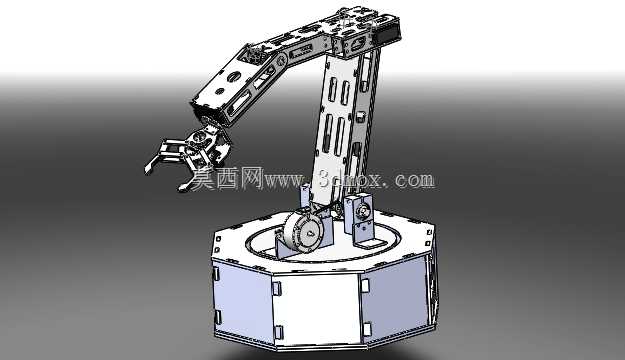

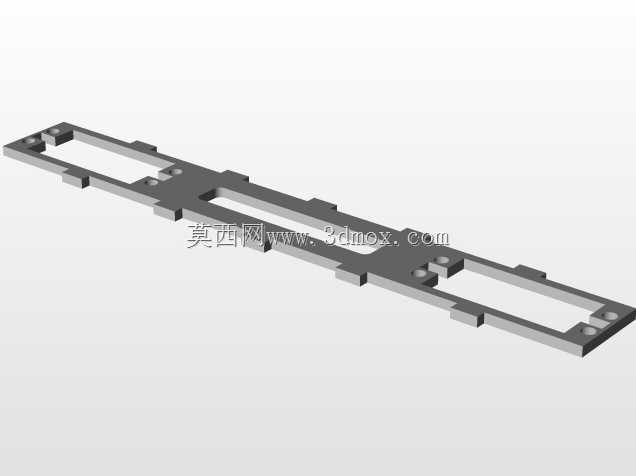

这款五轴机械臂主要面向小型自动化作业场景，可覆盖轻工生产线上的小件物料分拣、精密装配辅助、实验室样本转运、教学实训演示等多类应用需求，能够在有限的工位空间内完成多自由度的位姿调整，替代人工完成重复度高、定位精度要求稳定的重复性操作，降低人工长时间作业的疲劳误差，适配小批量柔性生产的快速切换需求。在实际用途层面，该机械臂可搭配不同形式的末端执行器，除了标配的夹爪结构外，也可根据作业需求更换吸盘、点胶头、小型焊笔等功能部件，完成对应场景的上下料、涂胶、简单焊接辅助等作业，适配电子元器件组装、小型五金件分拣、文创产品加工等多类轻载作业场景，负载能力适配0.5-2kg区间的小件操作需求，满足多数小型工位的作业载荷要求。在功能特性上，该机械臂采用混合驱动配置，其中2个关节采用步进电机驱动，负责大行程、低动态响应要求的回转与升降动作，保障基础动作的运行稳定性与成本控制；剩余3个关节采用伺服驱动，负责末端姿态的高精度调整，保障末端定位的重复精度，满足精密作业的对位需求；整体控制基于arduino开源平台搭建，可根据实际作业需求快速调整动作逻辑，降低二次开发的门槛，适配不同用户的定制化控制需求。在设计思路层面，整体结构采用模块化拆分设计，所有结构零件均适配数控切割加工工艺，无需复杂的定制开模即可完成零件加工，大幅降低整机的制造成本与加工门槛，方便个人用户、小型加工厂快速完成样机制作与组装调试；关节处采用标准化的连接件设计，可根据后续的负载升级需求快速更换对应功率的驱动元件，预留足够的结构升级空间；底座采用八边形封闭式箱体结构，既可以将控制电路、驱动电源等元件集成在底座内部，减少外部走线的杂乱问题，也能通过配重式的底座设计降低整机重心，提升大臂伸展状态下的整机稳定性，避免作业过程中出现倾覆风险。在外形尺寸与安装边界上，该机械臂底座最大外接圆直径控制在300mm区间，整机伸展后最大作业半径可达450mm，垂直方向最大作业高度可达550mm，安装时仅需在工位台面上预留400*400mm的平整安装区域即可完成固定，无需对现有工位进行大规模改造，适配多数现有小型工作台的安装尺寸要求；关节运动范围经过限位设计，避免运动过程中出现线缆缠绕、结构干涉的问题，底座侧面预留走线与接口开孔，方便外接电源、通讯线路以及末端执行器的气路、线路连接，整体安装调试流程简单，无需复杂的现场改造即可快速投入使用。
