小型减速步进电机28BYJ-48结构设计

这款小型步进电机是面向低功耗精准控制场景开发的执行元件，常见于智能家电风向调节、小型云台传动、3D打印机进料机构、智能门锁锁舌驱动、教学实验平台传动单元等对安装空间要求严苛、控制精度要求适中的场景，能够在低压直流供电环境下实现稳定的角度步进输出，无需复杂的伺服驱动回路即可完成开环位置控制，大幅降低小型自动化装置的搭建成本。

从功能特性来看，该款步进电机自带减速齿轮组，可将转子的高速低扭矩输出转化为输出轴的低速高扭矩输出，适配多数小型机构的负载需求，五相引出线对应不同的绕组励磁逻辑，可通过常规的步进驱动板实现整步、半步驱动，输出轴的步进角经过减速后可达到极小的角度分辨率，能够满足小行程范围内的精准位置调节需求，5V直流供电的特性可直接适配多数单片机开发板、小型消费电子的供电回路，无需额外设计升压降压电路，降低配套电路的设计复杂度。

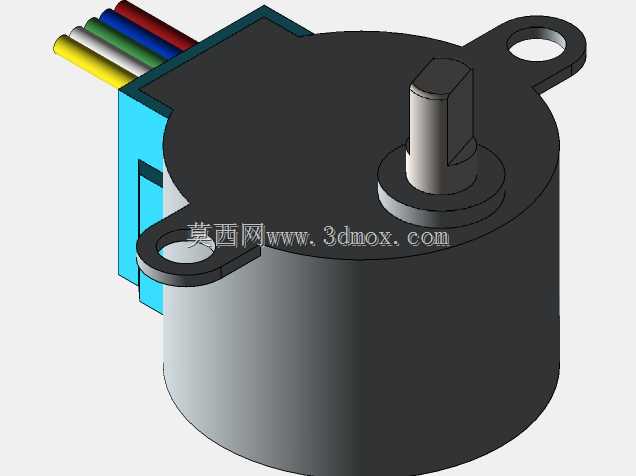

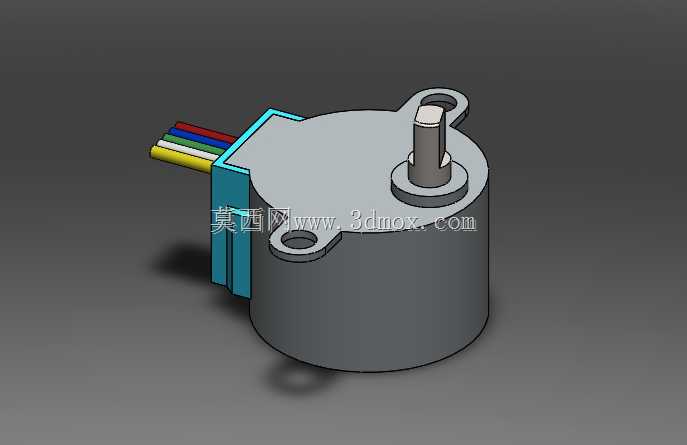

在设计思路上，该模型完整还原了产品的实际结构：主体采用圆柱式壳体设计，将定子绕组、减速齿轮组完全包裹在壳体内部，既可以防护内部精密构件免受灰尘、杂物侵入，也能形成规整的安装外形；侧方引出的排线采用分色设计，方便生产及调试过程中快速区分绕组接线，避免接线错误导致的电机损坏；输出轴端设计有定位轴肩，可与配套的传动摇臂、齿轮实现可靠的轴向定位，防止传动过程中出现打滑偏移。

从安装边界来看，壳体上方设计有两个带安装孔的固定耳，两个安装孔的中心距、孔径均按照行业通用标准设计，可直接通过M2或M2.5螺丝固定在预设的安装工位上，安装时仅需预留出圆柱壳体的直径空间、侧方排线的出线空间以及输出轴的转动避让空间即可完成装配，无需额外设计复杂的安装支架，整体安装占用空间极小，能够适配紧凑化的设备内部布局。输出轴的伸出长度经过精准核算，既可以保证与配套传动件的配合长度，也不会因为轴伸过长导致运行过程中出现径向晃动，保障长期运行的稳定性。
