小型机器人框架用万向活动脚轮

　　这款万向活动脚轮主要面向小型移动机器人底盘、轻型实验设备框架、桌面转运工装以及低矮型移动载具的行走支撑场景。在实际设备布局中，脚轮并不只是一个简单的轮子，它承担着承载、转向、越障缓冲和安装定位等多重作用。对于小型机器人框架而言，底盘空间通常比较紧凑，驱动轮、从动轮、传感器支架和电池仓往往集中布置在同一层板附近，因此脚轮的回转半径、安装孔位、支架高度以及轮体宽度都会直接影响整机通过性与转向稳定性。

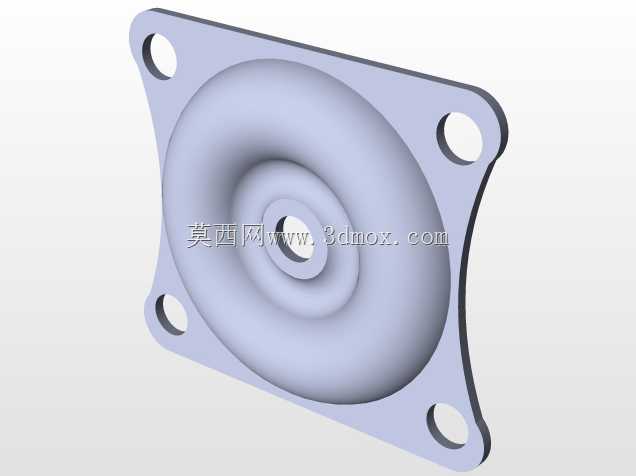

　　从结构上看，该脚轮采用顶部方形安装板与下部回转支架组合的形式。方形底板四角设置安装孔，可通过螺栓直接固定在机器人框架底部型材或焊接底板上，安装面平整，受力传递路径清晰。底板下方设置回转盘结构，使轮架能够绕竖直轴线连续旋转，从而在设备推行或自主移动过程中随运动方向自动调整姿态。这种结构适合作为辅助支撑轮使用，尤其在差速驱动机器人、小型AGV框架、实验教学移动平台中，万向轮常与驱动轮配合形成三点或四点支撑布局。

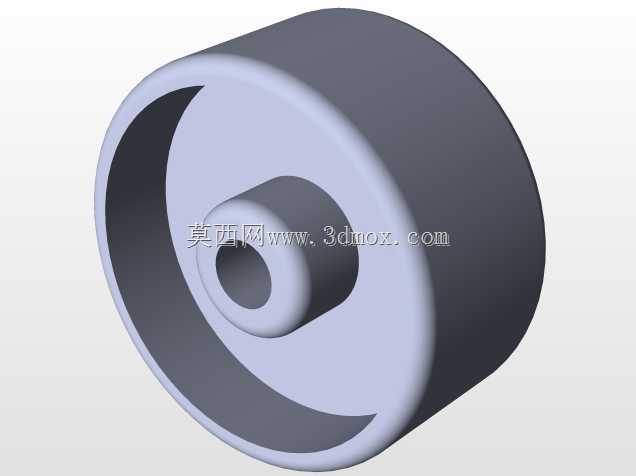

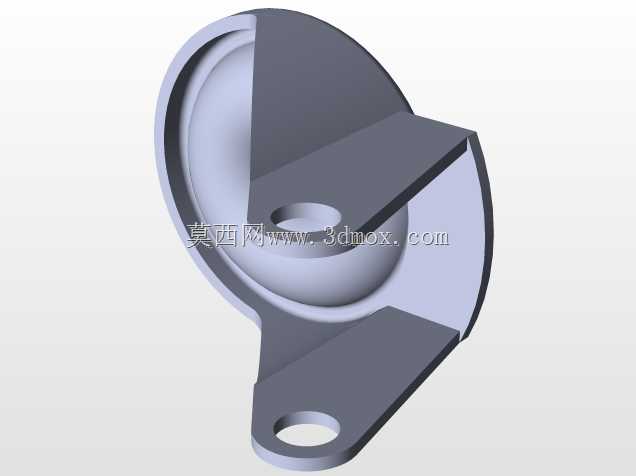

　　轮体部分采用单轮支撑形式，轮面较宽，能够在一定程度上降低接触压强，提高在平整地面上的滚动稳定性。轮轴穿过轮体中心并与两侧支架连接，支架上部通过回转结构与顶板相连。建模时需要重点关注轮体与支架之间的间隙：间隙过小，转动时容易发生干涉；间隙过大，则会造成轮体横向窜动，影响机器人直行精度。实际设计中，轮轴位置、支架叉口宽度、轮体直径和回转盘外径需要协同确定，既要保证轮子能够自由旋转，也要保证转向时轮体不会碰到顶板或设备底框。

　　安装边界方面，顶部方形板决定了脚轮与框架的连接范围。选型时不能只看轮子直径，还要核对底板外轮廓、孔距、板厚以及螺栓头沉入空间。若机器人底盘采用铝型材搭建，底板孔位应尽量与型材槽宽或过渡连接板匹配；若采用钣金底板，则需要考虑螺栓锁紧后的局部压痕和防松措施。脚轮总高度同样关键，它会影响底盘离地间隙。总高过大，设备重心升高，快速转向时侧倾风险增加；总高过小，则可能在越过门槛、线缆、地面接缝时出现底板刮擦。

　　转向性能是这类脚轮的核心。回转支架的偏心距决定了轮子在受到侧向摩擦力时能否顺利回正和随动。偏心距过小，脚轮转向迟钝，机器人转弯时可能出现轮体拖滑；偏心距过大，虽然转向更灵活，但直行时容易产生摆动，尤其在高速差速转向时会增加底盘姿态波动。因此在结构建模中，顶板中心、回转轴心、轮轴中心三者的相对位置必须准确表达，不能只按外观拼装。

　　对于小型机器人框架，脚轮还常与驱动轮形成高度匹配关系。若驱动轮采用橡胶轮胎并存在压缩变形，万向轮的安装高度需要预留补偿量；若地面为实验室环氧地坪、瓷砖或薄地毯，宽轮面可以降低压痕并提升滚动平顺性。轮架材料通常以金属件为主，顶板和回转支架需要承受整机重量以及启动、制动时产生的冲击载荷。模型中对支架折弯形态、加强过渡和轮轴同轴关系的表达，能够帮助设计人员在干涉检查和装配验证阶段提前发现问题。

　　在整机布置时，脚轮位置不宜过于靠近底盘边缘，否则设备经过斜坡或接缝时支撑稳定性下降；也不宜与驱动轮距离过近，否则三点支撑的稳定三角形面积不足，容易出现晃动。较合理的方式是根据底盘重心位置确定轮组布局，让驱动轮提供牵引力，万向轮提供平衡支撑，并使重心落在各轮接地点构成的支撑区域内。

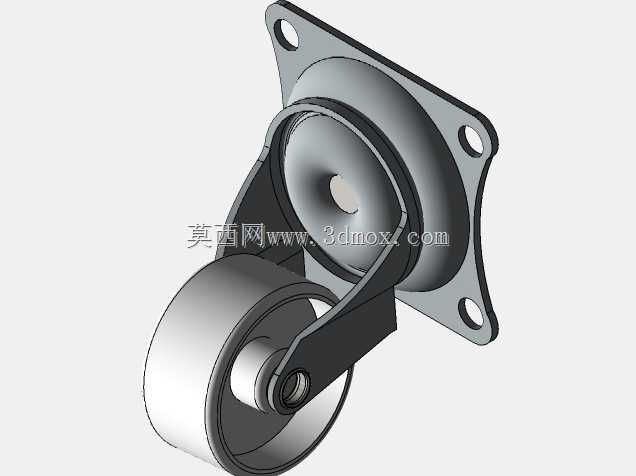

　　该三维结构完整呈现了顶板、回转盘、侧支架、轮轴、滚轮和安装孔等关键特征，适合用于移动机器人底盘方案校核、轻型设备行走机构设计、脚轮安装空间评估以及装配干涉检查。通过模型可以直观检查转向过程中轮体与支架、底板与设备框架之间的运动关系，也便于在后续设计中扩展制动结构、减震垫片或不同轮面材料方案。
