仿人体关节枢轴驱动电机结构

项目分类:电机 发布时间:2022-06-09 ID:647732
  • 仿人体关节枢轴驱动电机结构
  • 仿人体关节枢轴驱动电机结构
  • 仿人体关节枢轴驱动电机结构
  • 仿人体关节枢轴驱动电机结构
  • 仿人体关节枢轴驱动电机结构
  • 仿人体关节枢轴驱动电机结构
  • 仿人体关节枢轴驱动电机结构

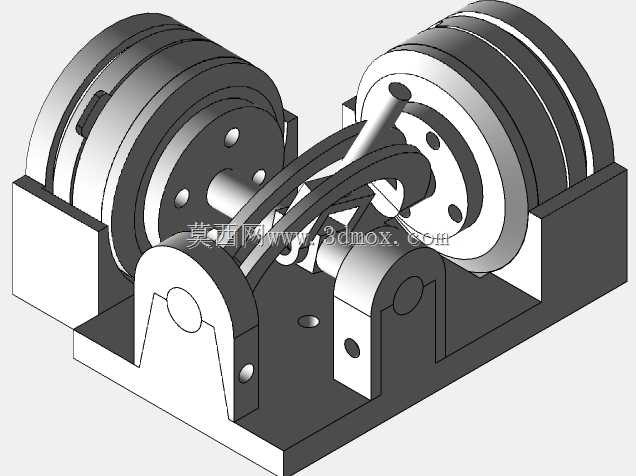

  该枢轴驱动结构面向需要在有限安装空间内完成角度摆动、姿态调整和关节式动作的设备场景,常见于小型自动化执行端、教学演示平台、仿生运动机构、轻载摆臂以及多自由度联动装置的方案验证。与传统电机固定轴输出旋转运动不同,这套结构把驱动元件、支撑轮系、摆臂和基座整合在同一框架内,重点不是单纯追求高速连续回转,而是通过两侧轮体与中部连杆摆臂的配合,模拟人体关节在一定角度范围内的枢转动作。

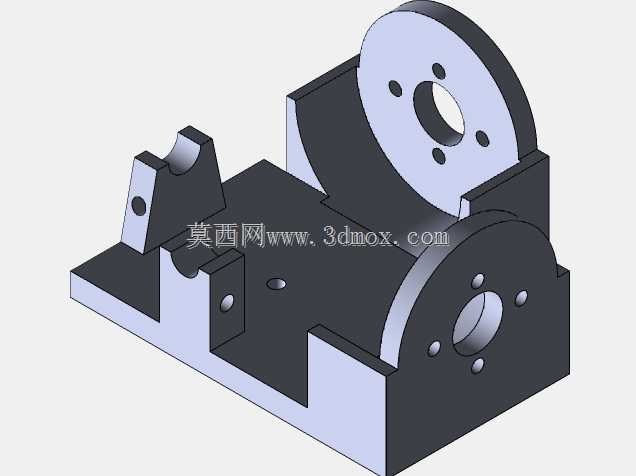

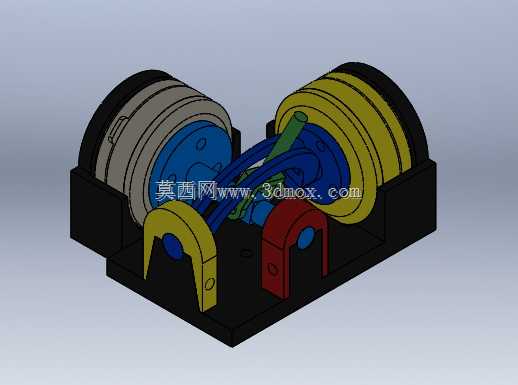

  从实际用途看,该装置可作为关节运动原理样机,用于验证摆动轴线布置、驱动件与从动件之间的空间关系,以及多零件在同一基座上的装配干涉情况。结构中部的蓝色连杆、绿色杆件和红黄两色支撑件形成明显的层次关系,运动时各构件围绕各自铰接点转动,外侧两组大直径轮体承担限位、导向或传动衔接作用。黑色底座提供统一安装基准,两侧立板与底部承托面围成紧凑腔体,使轮体、摆臂和连接轴都落在基座边界内,便于整体固定到实验台或设备机架上。

  设计思路上,模型没有采用复杂箱体封闭结构,而是以开放式框架呈现运动关系。这样处理的优势在于装配逻辑清晰:先将底座作为基准件,再依次安装两侧轮组、中部铰接支座、摆臂和连接轴,各零件的配合面、轴孔位置和运动包络都能直观检查。对于结构工程师而言,这种开放式布局在方案阶段很有价值,能够快速判断摆臂极限角度下是否与轮体、支座或底座侧壁发生碰撞,也便于后续把概念结构转化为带轴承、紧固件和限位元件的工程图纸。

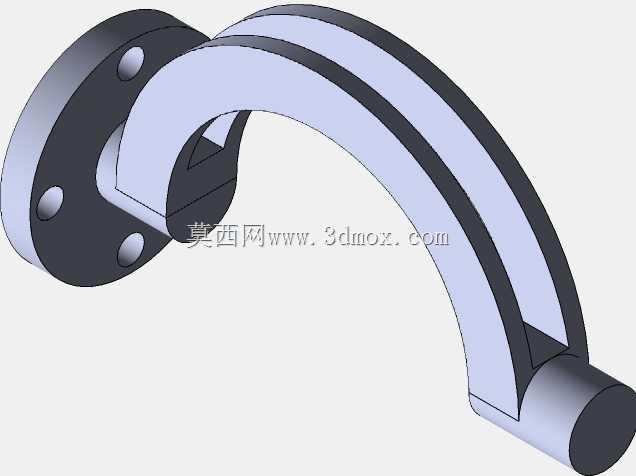

  外形与安装边界方面,整体呈低矮矩形布置,长度方向主要由两侧轮体外径决定,宽度方向由底座和摆臂侧向伸出量决定,高度方向则受轮体顶部与摆臂抬起位置限制。轮体直径较大,能够在较低基座上获得较稳定的支撑跨距;中部摆臂向下延伸并通过轴孔与支座连接,使驱动力传递路径更短。实际选型或改型时,需要重点核对三个边界:一是轮体外侧与安装腔内壁的径向间隙,二是摆臂在最大摆角时的上端包络,三是底座固定孔与外部机架的孔位匹配。若用于连续工作设备,还应在铰接轴处补充轴承或耐磨衬套,在摆臂极限位置设置机械限位,并根据负载校核轴径、支座厚度和连接螺钉规格。

  该结构的功能特性集中体现在枢轴运动与紧凑集成。两组轮体对称布置,有利于平衡侧向载荷;中部多色构件区分了不同功能件,使主动、从动和支撑关系更容易识别。黑色基座不仅承担安装作用,也通过围合形状限制零件侧向位移。对于需要展示关节角度运动的项目,该模型可作为机械原理说明、运动仿真前处理和结构布局参考;若进入产品化设计,则可在现有骨架上增加电机安装位、减速器接口、角度检测元件和线束固定结构,使原理样机进一步具备工程应用条件。
