英特尔迷你ITX主板三维结构模型

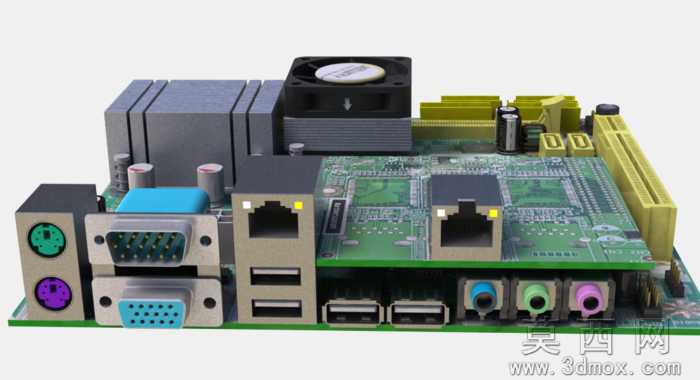

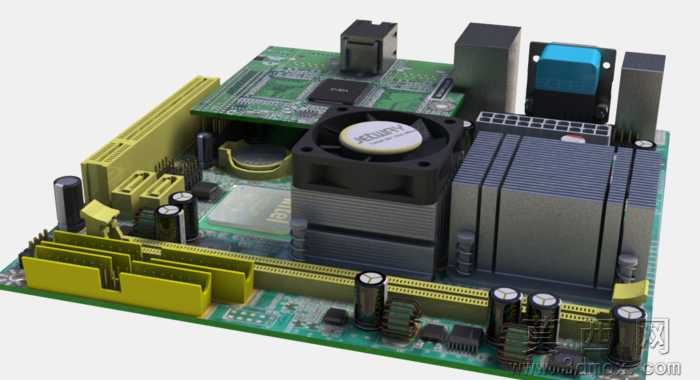

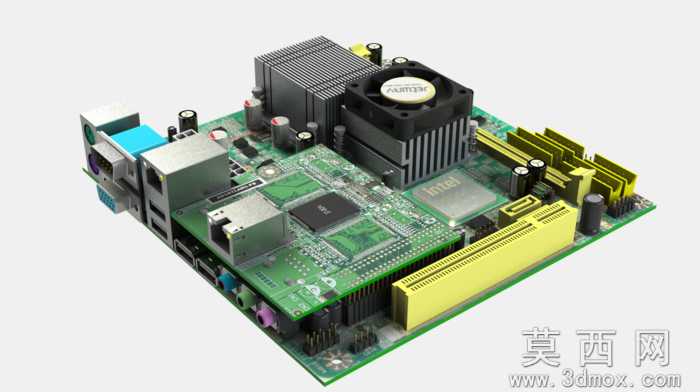

本模型为英特尔迷你ITX规格主板的高精度三维结构模型，建模阶段以1:1还原实物尺寸为核心基准，严格遵循170mm×170mm的标准ITX板型尺寸规范，先通过基准面绘制PCB板的外轮廓草图，拉伸生成基础板体后，依次完成板载CPU散热模组、内存插槽、PCI扩展插槽、后置I/O接口模块、板载电容电阻、供电接口、芯片组散热片等所有部件的分步建模，每一个元件的安装位、引脚间距、凸起高度都对照实物参数校准，整体模型对原设计的还原度达到85%以上，完整复现了迷你主板紧凑的元件布局逻辑。参数设计层面，模型精准匹配迷你ITX主板的电气布局规范，CPU供电模块的散热鳍片间距、内存插槽的卡扣位置、扩展插槽的金手指长度、后置接口的排列间距都严格参照行业通用标准设定，板载散热风扇的安装孔位、螺丝固定座的尺寸公差都控制在合理范围内，可直接用于结构验证、空间适配模拟等场景。渲染材质部分，模型为不同部件匹配了对应真实材质，PCB板采用哑光绿的阻焊层材质并还原丝印标识，金属接口部件做了哑光镍或镀锌的金属质感处理，散热鳍片采用铝合金磨砂材质，散热风扇的扇叶为半透明硬质塑料材质，电容元件还原黑色哑光塑壳与银色金属顶的质感，黄色扩展插槽采用耐高温工程塑料材质，整体渲染效果真实细腻，可直观呈现成品主板的外观状态。结构原理上，模型完整呈现了迷你ITX主板的核心架构，清晰展示了CPU核心区域、供电电路、内存扩展区、外设接口区、存储扩展区的位置关系，直观体现了小尺寸主板在有限空间内集成运算、供电、扩展、外接交互功能的布局逻辑，可清晰观察到各元件之间的连接走向与空间避让设计。软件兼容方面，模型提供SolidWorks原生格式，同时导出STEP、IGES等通用三维交换格式，可兼容UG、Pro/E、CATIA等主流三维设计软件，不同软件环境下打开都不会出现结构破面、装配错位的问题，可直接进行编辑、剖切、装配模拟等操作。研发教学应用层面，该模型可用于迷你主机、嵌入式终端、家用轻量级NAS等产品的研发阶段结构适配验证，帮助工程师提前确认主板与机箱、散热模组、存储设备的安装兼容性，也可作为计算机硬件结构教学、电子装配实训的三维演示素材，帮助学习者直观理解主板的元件组成与布局逻辑，还可用于3D打印定制主板防护件、机箱适配结构的设计参考。
