泡罩成形机床结构三维设计

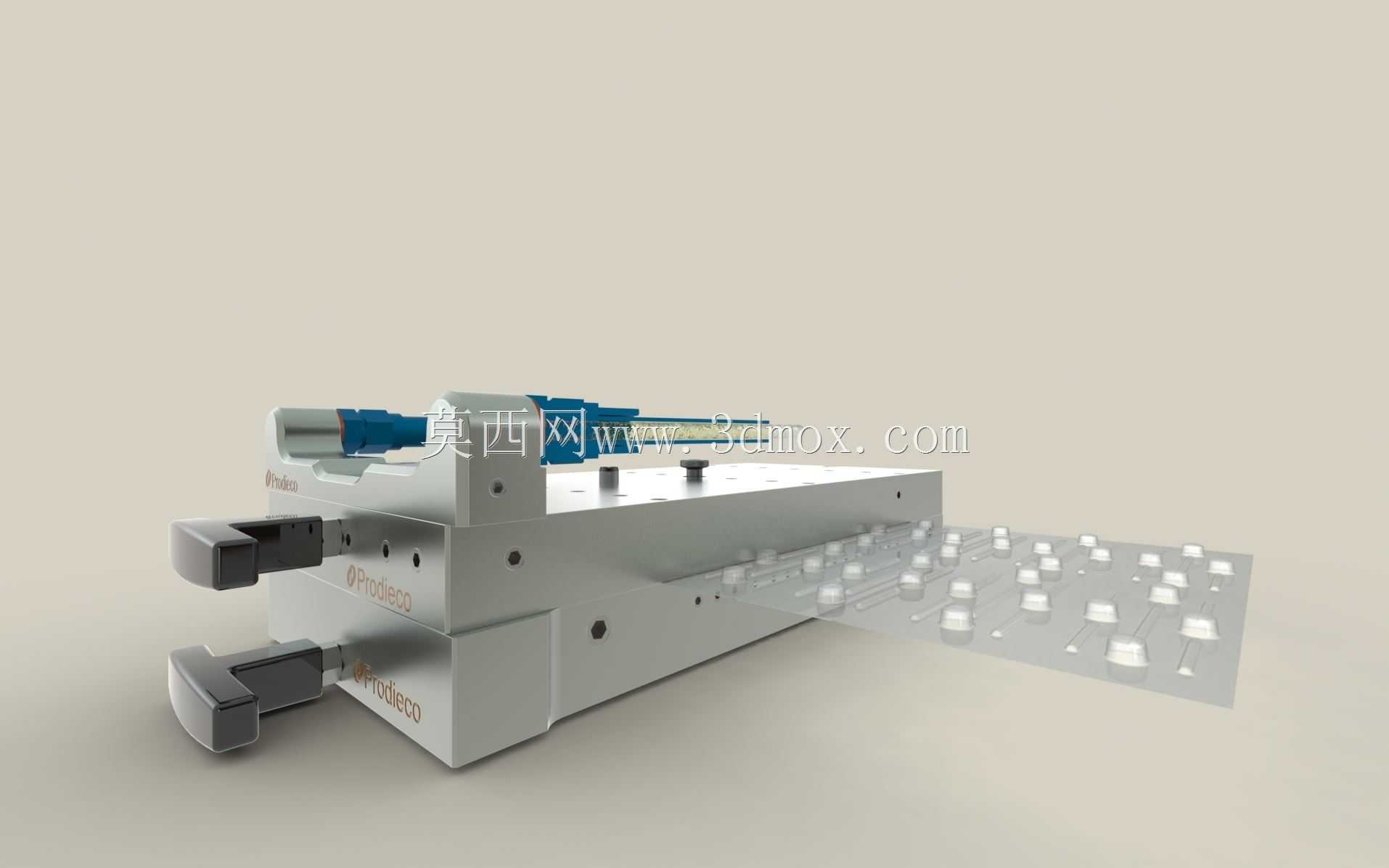

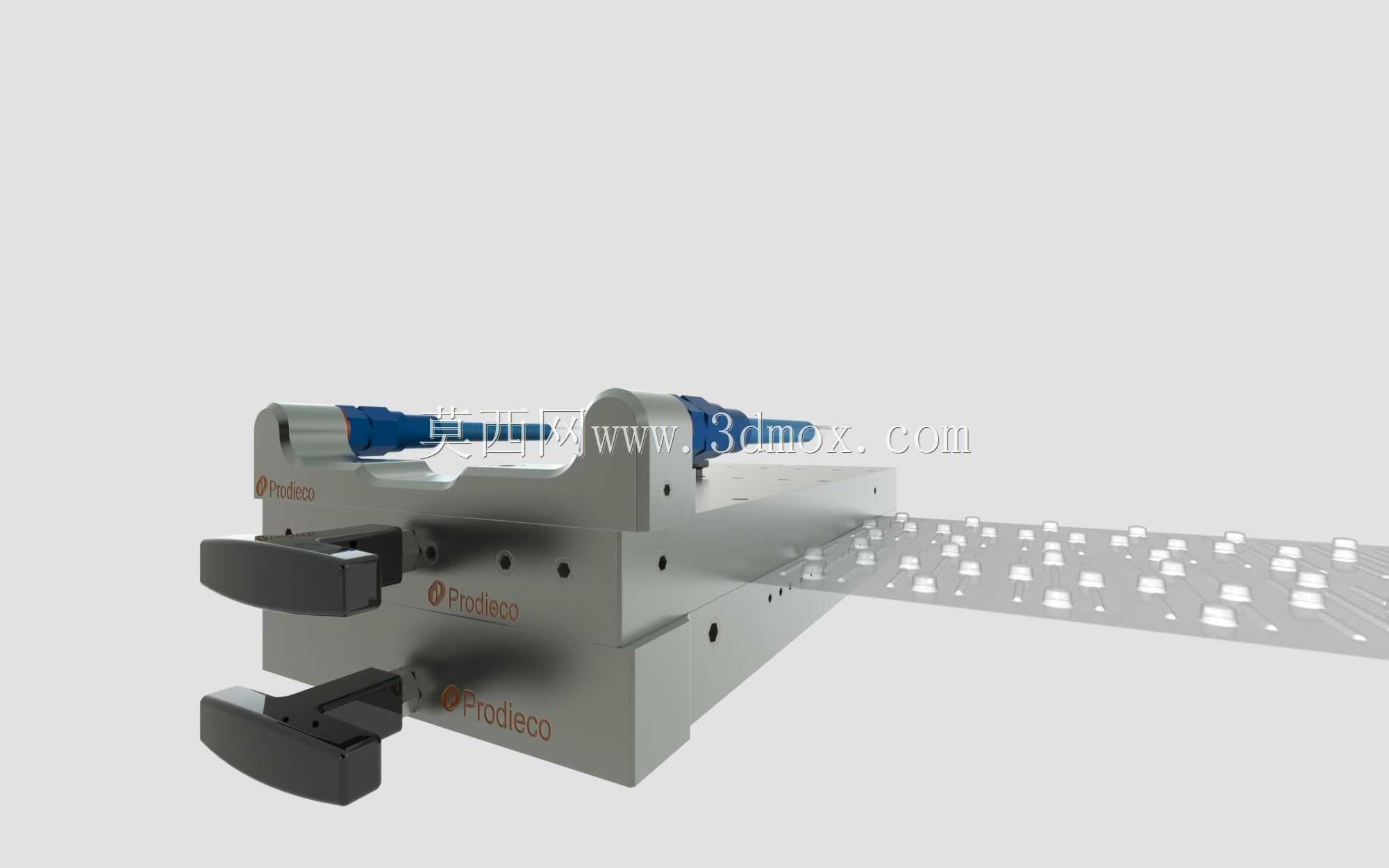

这套泡罩成形加工设备的三维结构，完整还原了量产型泡罩加工工位的实际布局，在医药、食品包装的泡罩生产线上，这类设备承担着硬片热压成型、型腔定型的核心工序，是泡罩包装产线前端的核心加工单元。从结构布局来看，设备采用卧式长床身作为承载基体，进料端设置可调节宽度的片材导向夹持机构，两侧的黑色快调手柄可根据不同厚度的PVC、PVDC硬片调整夹持间隙，无需额外工具即可完成片材适配，适配0.2-0.8mm厚度的常用包装硬片，进料导向的安装基准面与床身加工面的平行度控制在0.02mm/m范围内，避免片材走偏导致的成型型腔错位。成型工位集成在床身中部，两侧的蓝色执行元件为成型压合的驱动端，采用对称式布局保证压合力均匀分布，成型模具的安装面设置有标准T型槽，可快速更换不同排布规格的成型模具，单工位最多可适配12列泡罩型腔的成型需求，模具安装的定位销孔采用H7精度加工，换模重复定位精度可达0.01mm，满足多规格泡罩产品的快速换产需求。出料端设置连续式牵引输送结构，成型后的泡罩带通过下方的承托导轨平稳输送至下一工位，承托导轨的高度可通过侧边的调节螺钉微调，保证泡罩带在输送过程中无下垂、无卡滞，导轨的有效宽度覆盖300mm以内的泡罩带材，适配市面上主流的泡罩包装线幅宽要求。从设计思路上，这套结构优先考虑了量产场景下的维护便捷性，所有易损的导向、夹持部件均采用快拆式安装结构，无需拆解床身主体即可完成更换；驱动元件的安装座设置有微调余量，可补偿长期运行后的磨损间隙，保证压合工位的平行度始终处于工艺要求范围内。设备的整体安装边界控制在长1200mm、宽450mm、高380mm范围内，可直接集成到现有泡罩包装产线的对应工位，无需对原有产线的机架进行大规模改造，进料端与出料端的接口高度均匹配标准泡罩线的输送高度，对接时仅需调整连接导向板即可完成装配。在功能实现上，这套结构可完成硬片预热后的负压成型、冷定型、牵引输出的连续动作，成型工位的压合行程可根据泡罩深度调整，最大成型深度可达25mm，满足常规药片、胶囊、小型食品的泡罩成型需求；床身内部预留了真空气路、冷却水路的布设空间，所有管路均采用内置式布局，避免外露管路被片材剐蹭导致的故障，气路接口设置在设备侧方的统一集成面板上，外接管路时可快速插拔，减少设备安装调试的周期。结构细节上，所有与片材接触的导向面均做了镜面抛光处理，表面粗糙度达到Ra0.8以下，避免硬片在输送过程中被划伤，影响泡罩成品的外观质量；夹持机构的压块采用耐磨非金属材质，既保证足够的夹持力避免片材打滑，又不会在硬片表面留下压痕。床身主体采用整体铸铁材质，经过时效处理后加工，长期运行下的形变量控制在0.05mm以内，保证成型工位的精度稳定性，两侧的操作手柄采用人体工学设计，操作人员在设备两侧均可完成宽度、行程的调节操作，无需绕到设备固定操作侧，提升产线调试的效率。
