泡罩药品生产用旋转密封辊结构

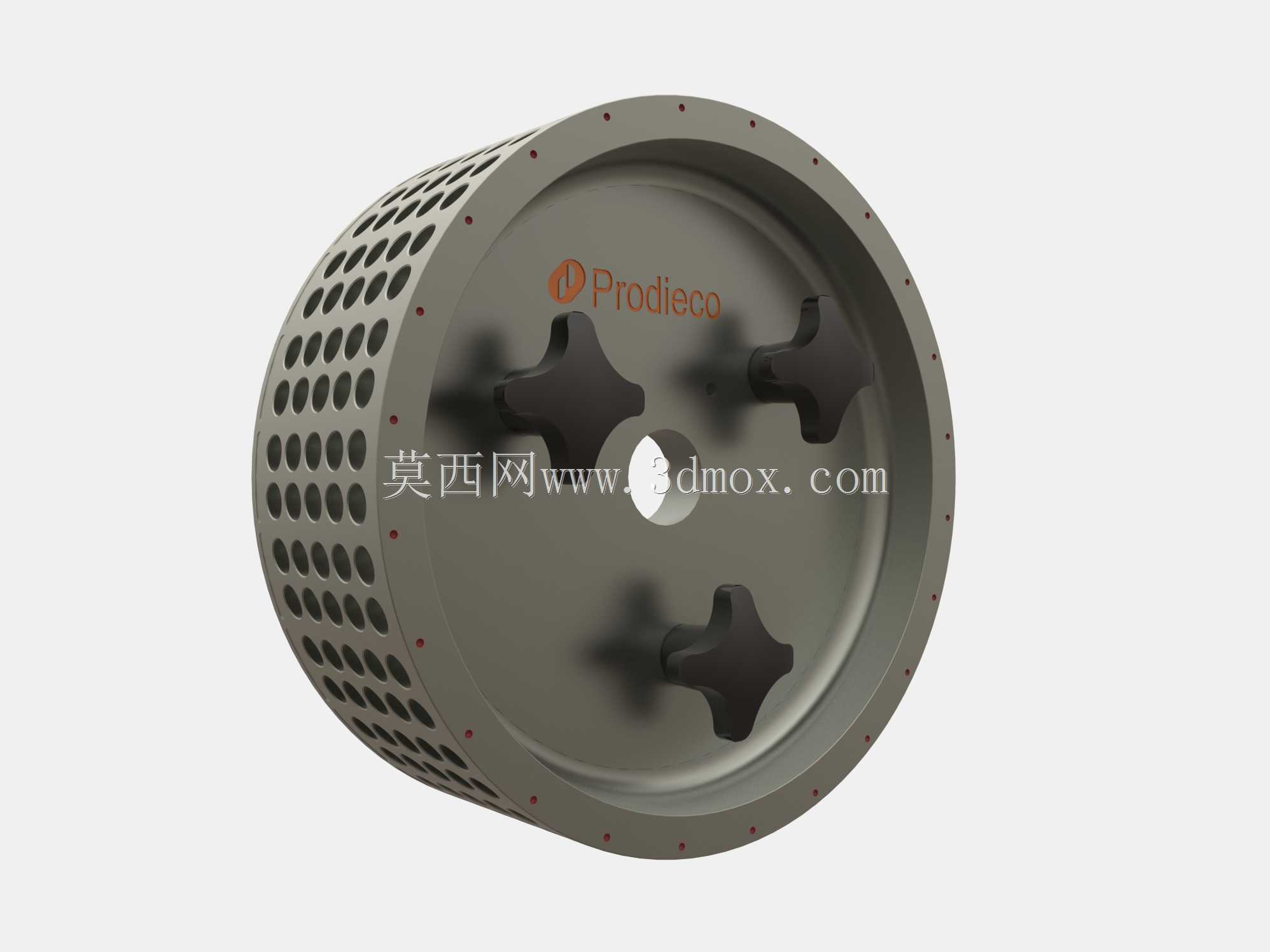

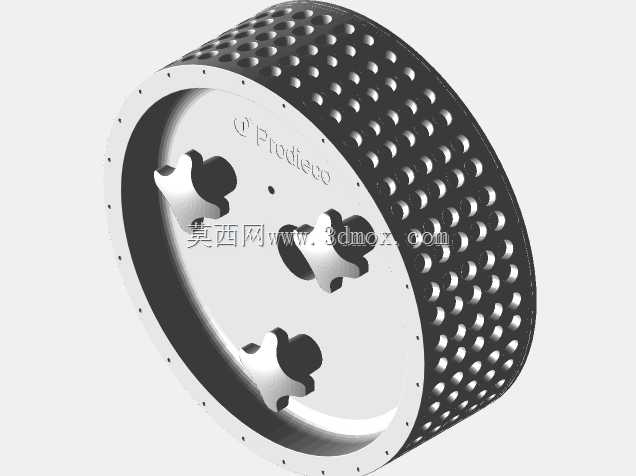

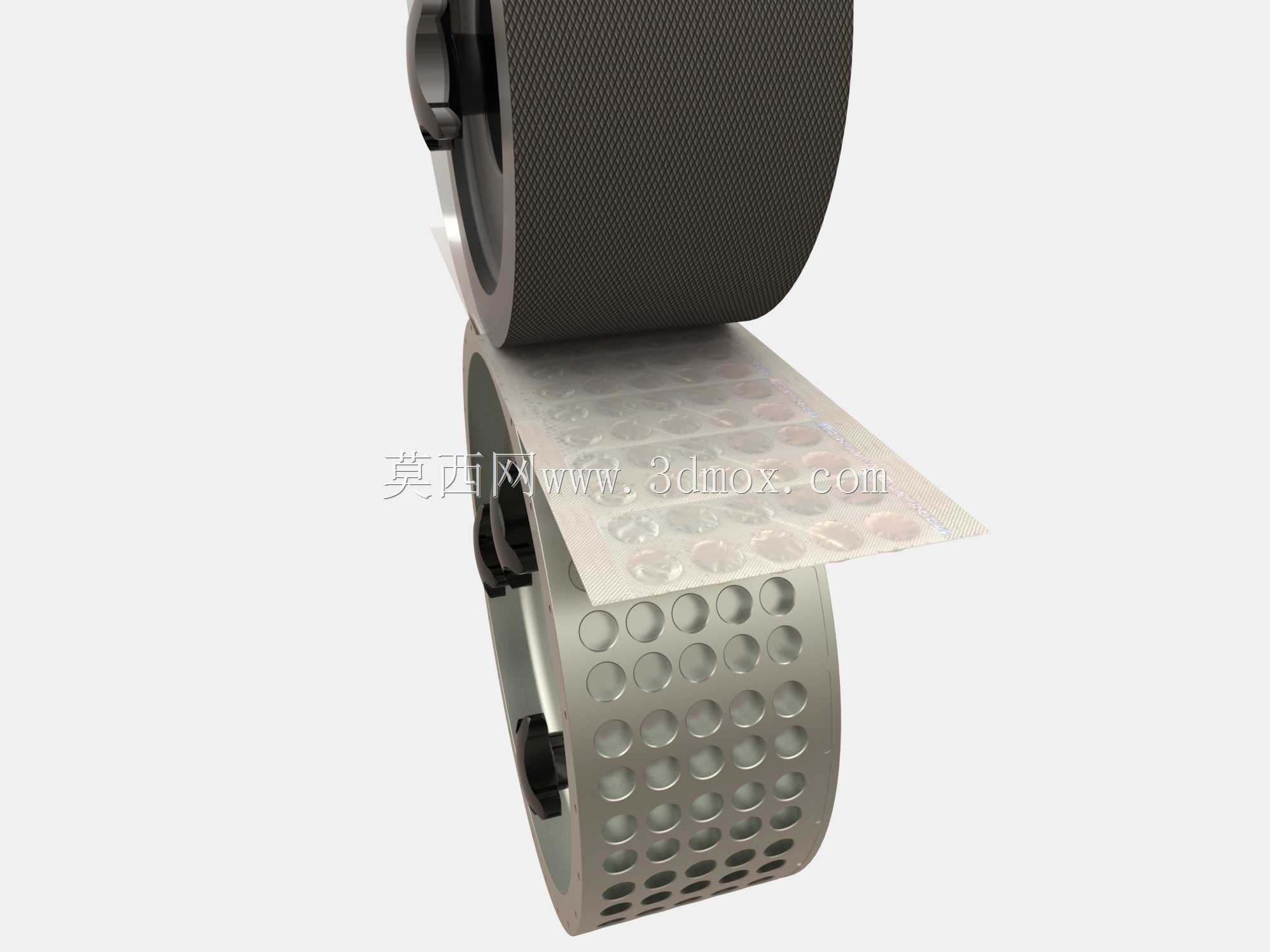

在口服固体制剂的泡罩包装生产线上，旋转密封辊是完成热压封合工序的核心执行部件，直接决定铝箔与PVC硬片的封合密封性，避免后续储运环节出现药品受潮、裂片、漏药等质量问题。该辊体整体采用筒状回转结构设计，辊面圆周方向均匀排布密集通孔，这类开孔结构一方面是为了适配真空吸附功能，在辊体转动过程中可稳定吸附输送过来的PVC泡罩带，避免带材跑偏、起皱，保证封合工位的对位精度；另一方面开孔可平衡辊面与带材接触时的局部气压，防止封合过程中带材与辊面粘连，保障连续生产的顺畅性。辊体端面设置的四个十字形凸台，是与设备驱动端传动拨盘配合的定位结构，这类无键式的传动配合设计，可避免传统键连接带来的传动间隙，同时方便辊体的快速拆装更换，适配不同规格泡罩产品的生产换型需求，换辊时无需额外调整传动同轴度，只需将凸台卡入拨盘对应卡槽即可完成定位，大幅缩短换型停机时间。辊体外缘的一圈安装孔，用于固定辊面的热封硅胶垫或者金属封合压条，孔位沿圆周等距分布，可保证封合压力沿整个辊面宽度方向均匀分布，避免出现局部封合不牢或者压穿铝箔的问题。从安装边界来看，该辊体中心的通孔为驱动轴安装位，孔径尺寸与设备主轴的配合公差选用H7/g6间隙配合，既保证转动过程中不会出现径向窜动，又能避免配合过紧导致的拆装困难，辊体两端的端面跳动公差控制在0.02mm以内，保证高速转动时的动平衡性能，适配生产线最高30m/min的带材输送速度。设计过程中，辊体的壁厚经过反复校核，在保证整体结构刚性的前提下尽可能降低辊体自重，减少驱动端的负载扭矩，同时辊体内部预留了热介质流道或者加热棒安装空间，可将辊面温度均匀控制在140-160℃的PVC铝箔封合适宜区间，温度沿辊面的偏差不超过±3℃，避免局部温度过高导致铝箔烫穿，或者温度过低导致封合强度不足。这类旋转密封辊除了应用在药品泡罩包装线上，经过辊面花纹或者开孔参数调整后，也可适配食品、日化用品的泡罩封装场景，比如糖果、胶囊面膜的铝塑封合工序，不同应用场景下只需调整辊面开孔的孔径、孔距，以及端面传动凸台的尺寸，即可匹配不同型号的封装设备。在结构设计阶段，还需要考虑辊体的动平衡校正，所有安装孔的位置度公差控制在0.01mm以内，凸台的对称度公差不超过0.015mm，避免高速转动时产生振动，影响封合质量同时降低设备主轴的轴承使用寿命。辊面的密集开孔采用激光打孔工艺加工，孔口做倒角去毛刺处理，防止刮伤PVC或者铝箔带材表面，端面的十字凸台与辊体采用一体加工成型，相比焊接式结构具备更高的结构强度，可承受长期频繁启停的冲击载荷，不会出现凸台断裂脱落的故障。
