多配置电缆Excel驱动参数化设计

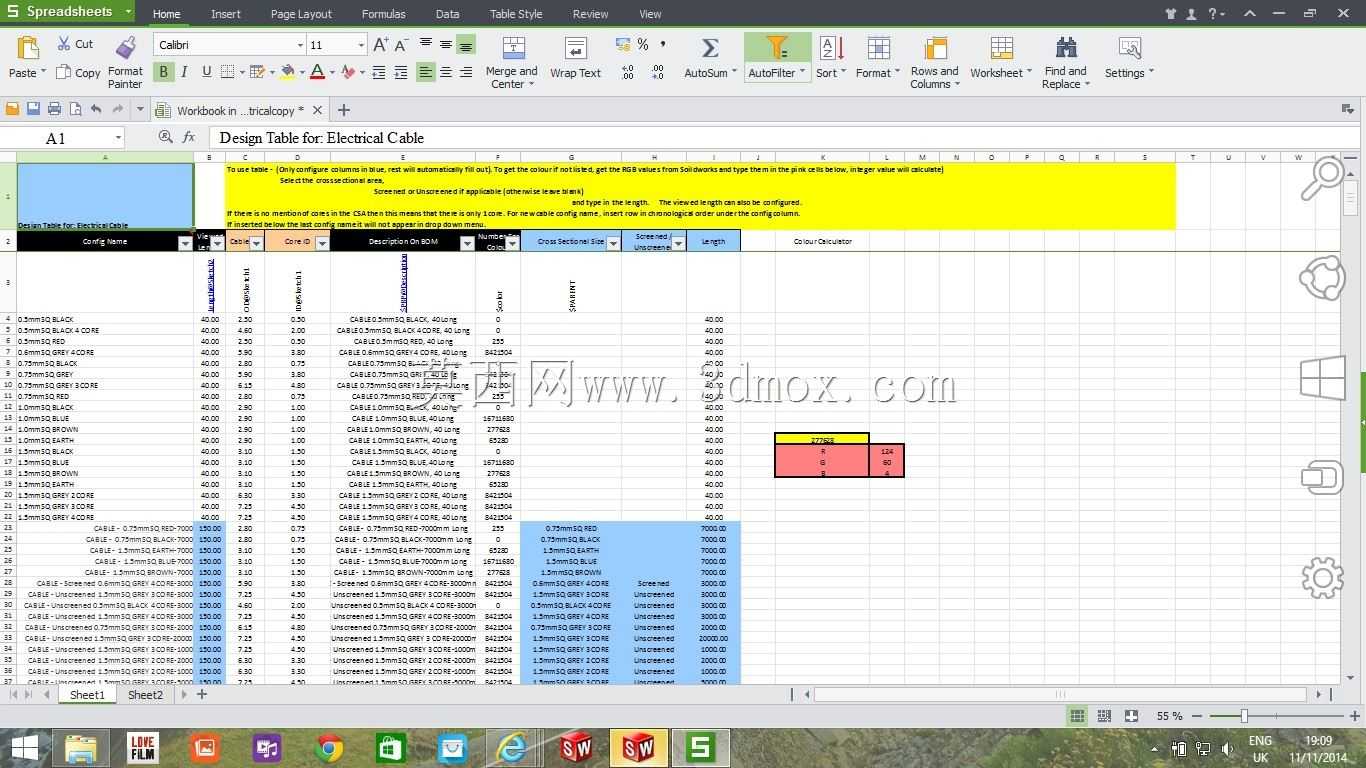

在非标自动化设备、电气控制柜、机床布线等场景中，电缆是连接动力回路、信号回路的核心基础元件，不同回路的载流需求、布线空间约束、标识规范差异，往往需要用到不同线径、不同外被颜色的同类型电缆，传统单零件建模方式需要重复创建大量结构近似的模型，不仅占用建模时间，后续BOM统计、装配调用时也容易出现错选漏选的问题。这款参数化电缆模型采用Excel设计表作为驱动核心，将衍生配置作为独立零件文件生成，所有配置的参数逻辑统一在父配置中完成定义，修改核心参数时可以同步更新所有衍生配置的几何特征，避免了逐个修改零件的重复劳动。从实际布线场景来看，不同安装位置的电缆需要匹配的弯曲半径、线芯数量、外被厚度都有明确要求，设计表中将线径、外被颜色、零件号作为可配置参数，建模时预先将常用的电缆规格参数录入Excel表中，调用时只需要选择对应配置即可生成符合要求的电缆模型，不需要每次都重新绘制扫描路径与截面轮廓。模型的几何结构采用扫描特征构建，外表面做了细微的纹理处理还原真实电缆的外被质感，端面保留了线芯的截面结构，装配时可以直观区分电缆的连接端，避免布线时出现端头方向错误的问题。安装边界方面，模型的基准轴与电缆中心重合，装配时可以直接通过同轴配合匹配接头、穿线孔的安装位，不同配置的电缆长度可以在装配环境下通过配置参数快速调整，不需要重新编辑特征，适配不同机柜深度、设备跨度的布线需求。颜色查找表的嵌入解决了多配置电缆的外观标识问题，电气布线中不同电压等级、信号类型的电缆需要用不同外被颜色区分，建模时将颜色参数与配置表绑定，选择对应规格的配置时会自动匹配对应的外被颜色，不需要手动逐个赋予外观材质，大幅提升了电气布线三维建模的效率。Excel表中预留了参数扩展空间，后续新增电缆规格时只需要在表中新增对应行的参数，不需要修改模型的特征结构，就能自动生成新的衍生配置，适配企业不断更新的物料库需求。自动写入零件号的功能可以让生成的每个配置零件自带对应的物料编码，导出BOM时不需要手动填写零件编号，减少了物料统计的出错概率，对于需要做标准化物料管理的设计团队来说，这种参数化建模方式可以统一电缆类零件的建模规范，避免不同工程师建模风格不统一导致的装配干涉、BOM信息错乱问题。实际布线装配时，多配置电缆可以在同一个装配文件中快速切换不同规格，不需要反复替换零件文件，调整布线走向时只需要修改扫描路径的3D草图，对应配置的电缆会自动更新几何形状，配合SolidWorks的Routing插件使用时，可以直接将该配置零件作为布线元件调用，自动匹配穿线点的连接关系，进一步缩短电气三维布线的设计周期。模型的父配置中隐藏了冗余的参数行，只保留常用的配置选项供调用，避免无关参数干扰选型，需要扩展参数时只需要取消对应行的隐藏即可新增配置维度，兼顾了日常使用的便捷性与后续扩展的灵活性。
