层叠式平板密封工装结构设计

这套层叠式平板密封工装，主要面向小尺寸片状工件的平面密封压合作业场景，常见于医药泡罩封装、薄型电子元件密封、柔性垫片压合等产线工位，区别于传统辊压式密封设备的连续作业模式，这类平板式密封结构更适配小批量多批次的柔性生产需求，换型调整时仅需更换对应型腔的上下面板即可，无需对整机传动结构做大幅改动。

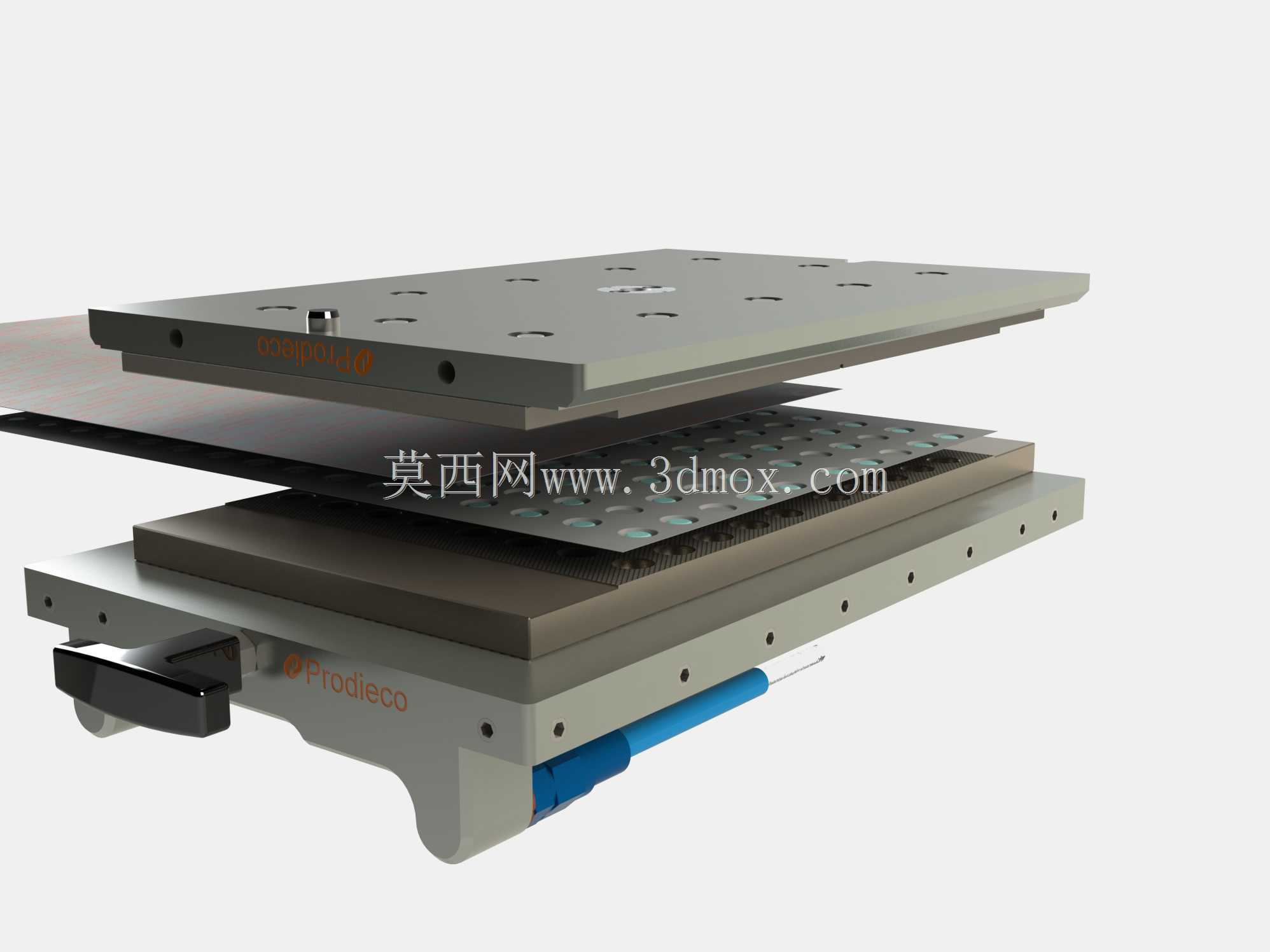

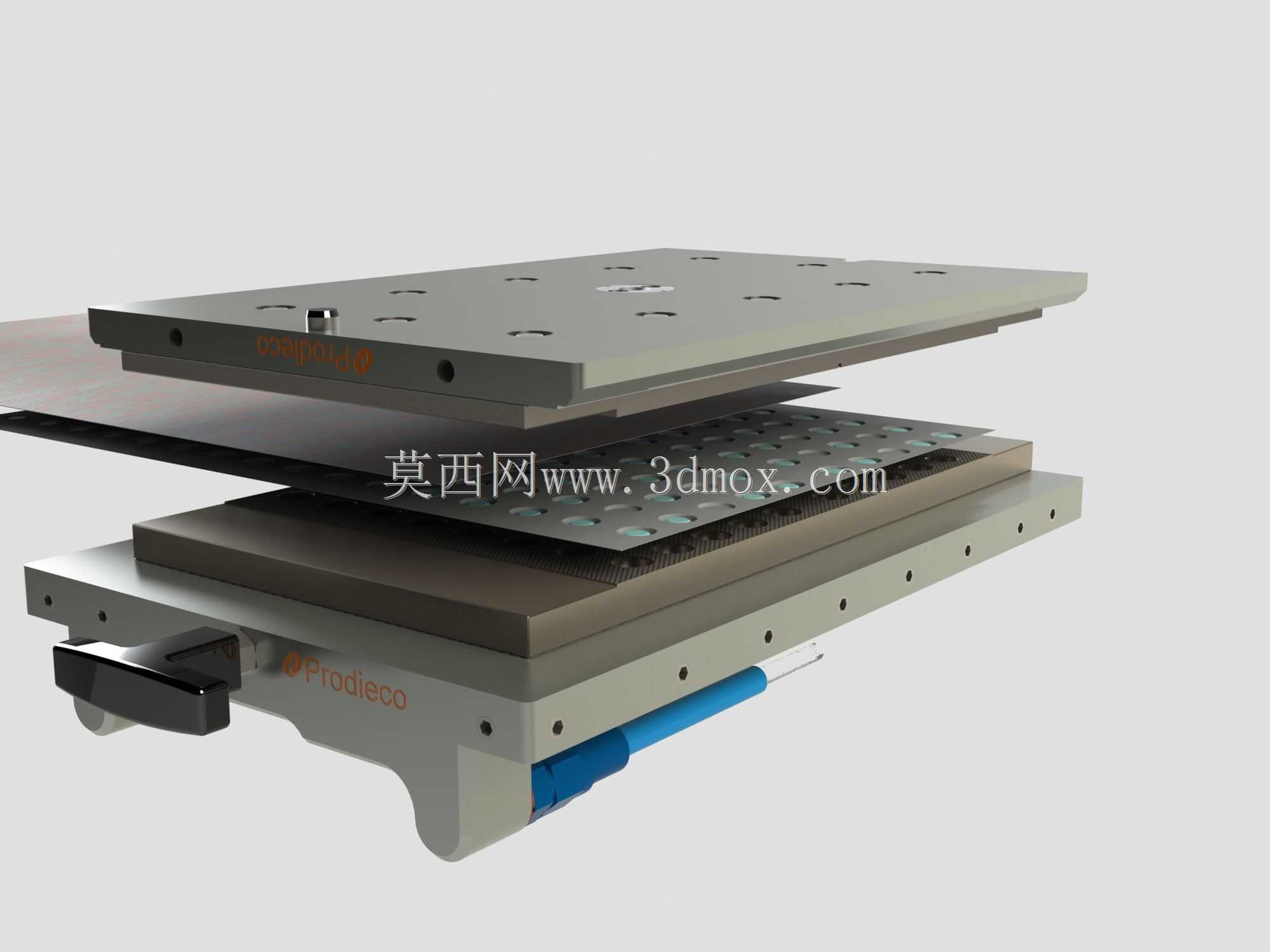

从结构分层来看，整套工装采用上下多层板叠装的设计逻辑，最下层为安装基准底板，底板两侧预留了与设备机架连接的长圆孔安装位，可适配不同孔距的机架安装需求，底板一侧集成了快锁式拉手结构，用于工装整体抽拉换型时的锁紧与解锁，拉手旁侧设置的蓝色气动接头，为内部的密封压合提供气压驱动接口，驱动管路内置在底板型腔内部，避免外接管路在工装抽拉时出现干涉磨损。中间层为型腔承载板，板面上按照密封工件的排布规律加工有阵列式定位沉孔，沉孔的深度与待密封工件的下片厚度匹配，放置工件时可直接嵌入沉孔完成初定位，无需额外加装定位销，减少工件放置时的对位时间，承载板与上层加热板之间设置有隔热垫层，避免加热板的温度向下传导至底板及驱动组件，延长气动密封件的使用寿命。上层为加热压合板，板内预埋有加热棒与温度传感器安装孔，可根据密封材料的熔融温度调整压合温度，压合板的工作面做了硬质阳极氧化处理，表面粗糙度控制在Ra0.8以内，保证压合时压力均匀传递到每个密封点位，不会出现局部压合不实导致的密封泄漏问题。

设计过程中重点考量了平行度公差的控制，上下压合板的平面度公差控制在0.02mm以内，多层板叠装时通过四个角的导柱导套完成合模导向，导套采用自润滑铜套材质，长期往复运动无需频繁加注润滑脂，避免油污污染待密封的工件，尤其是医药类封装场景下，可满足洁净生产的要求。压合行程的设计预留了5mm的安全余量，针对不同厚度的密封工件，可通过调整底板下方的限位螺钉来控制最终压合深度，避免压合力过大导致工件被压溃，或是压合量不足导致密封强度不达标。

安装边界方面，整套工装的整体外形为矩形结构，宽度方向适配常规400mm规格的设备台面安装尺寸，抽拉行程设计为300mm，操作人员在设备外侧即可完成工件的上下料操作，无需将手伸入设备压合区域，满足设备安全防护的要求。气路接口采用标准快插式接头，接入0.5-0.7MPa的压缩空气即可驱动压合动作，无需额外配置液压站等复杂动力源，设备部署成本更低。在实际产线应用中，这类平板密封工装的压合良率相比传统简易压合治具可提升15%以上，换型时间缩短60%，尤其适合研发打样阶段的小批量密封作业，以及多品种工件的共线生产场景，结构上的模块化设计也方便后期维护，某一层板出现磨损或损坏时，仅需单独更换对应板件即可，无需整套工装报废，降低了生产耗材的使用成本。针对不同密封材料的特性，压合板的表面还可更换为硅胶垫、特氟龙涂层等不同接触面，适配PVC、铝塑膜、泡棉等多种材质的密封压合需求，导柱的安装位置做了防呆设计，上下板合模时不会出现方向装反的问题，减少操作人员的装配失误概率。
