山地自行车辐条式车轮结构设计方案

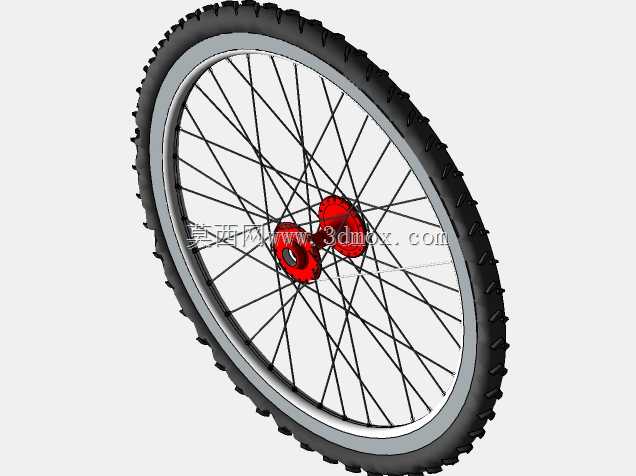

这款辐条式自行车车轮主要适配山地通勤、城郊越野类骑行场景，是自行车行驶系统中直接承接地面作用力、传递驱动扭矩的核心部件，日常使用中需要同时承担骑行者载荷、路面颠簸冲击以及转向、制动过程中的多向作用力，其结构合理性直接决定骑行过程的平顺性、转向精准度与长期使用可靠性。设计过程中优先兼顾非铺装路面的抗冲击需求与日常铺装路面的低滚阻要求，整体采用经典的辐条张拉式结构，相比一体轮组拥有更优的径向形变缓冲能力，能够在碾过碎石、坑洼路面时通过辐条的微小弹性形变吸收部分冲击能量，降低骑行过程中的颠簸感，同时也便于后期维护调整，单根辐条出现损伤时无需整体更换轮组即可完成维修。轮组外侧采用带块状防滑齿纹的橡胶外胎，胎齿深度与排布经过适配，在干燥土路、湿滑柏油路面都能提供足够的抓地力，避免制动、转向过程中出现侧滑风险；外胎内侧贴合金属轮辋，轮辋采用等截面环形结构，边缘设置凸起的胎边卡槽，能够牢牢卡住外胎胎唇，即使在低胎压状态下碾过尖锐障碍物也不易出现脱胎故障。轮组中心为对称布置的花鼓结构，花鼓内置轴承安装位，两端设置辐条固定法兰，通过径向交错排布的钢制辐条与外侧轮辋连接，辐条采用均匀交叉的编圈方式，每根辐条的张拉应力经过均衡调校，既保证轮组的径向圆跳动与端面跳动控制在合理区间，避免骑行过程中出现偏摆蹭刹的问题，也能在承受侧向冲击力时均匀分散载荷，避免单根辐条应力过载断裂。安装边界方面，花鼓两端的轴径尺寸适配常规山地车前叉与后叉的开档间距，轮组整体外径适配常见的26寸山地车车架安装空间，轮辋宽度适配常规宽度的内外胎安装，花鼓侧方预留碟刹安装座位置，可兼容线拉碟刹与油压碟刹的安装需求，无需额外改装即可适配多数入门至中端山地车的装配要求。轮组转动过程中，花鼓内的轴承承担转动摩擦作用，辐条将轮辋承受的地面载荷传递至花鼓，再通过花鼓轴传递至车架，整体结构在保证足够结构强度的前提下尽可能控制自重，降低骑行过程中的转动惯量，让起步加速、爬坡过程更加省力。
