剪式车载起重支撑装置结构设计

　　日常车辆维保场景中，轮胎更换、底盘检查这类作业都需要稳定的举升支撑工具，剪式结构的车载起重装置是家用车、小型乘用车配套的主流支撑设备，相比液压类举升工具，它结构紧凑、收纳后占用后备箱空间极小，不需要额外存储液压油介质，长期放置也不存在泄漏风险，适配非专业驾乘人员的应急使用需求。

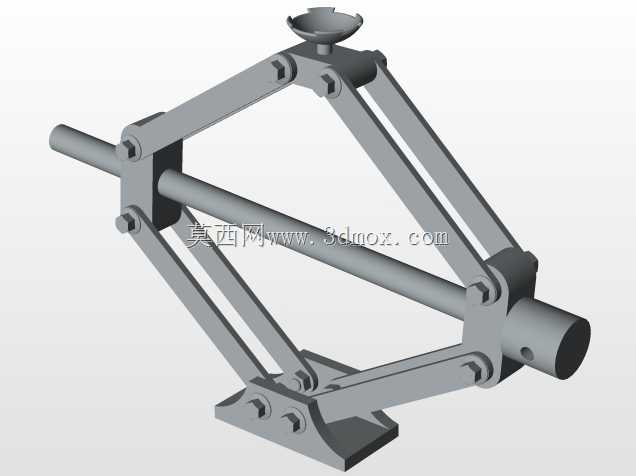

　　从结构设计逻辑来看，这套装置采用对称剪臂铰接布局，上下两端分别设置支撑托头与底部承力底座，中间贯穿传动丝杆，通过丝杆转动带动两侧铰接臂的夹角变化，实现整体高度的升降调整。托头位置做了内凹弧面设计，刚好可以卡入车辆底盘指定的举升支撑点位，避免举升过程中出现滑脱偏移；底部底座采用加宽平板结构，接触地面的面积经过核算，在普通沥青、水泥铺装路面上不会出现局部下陷，配合铰接点的销轴连接，所有转动副都预留了合理的配合间隙，既保证转动顺畅无卡滞，又不会因间隙过大导致举升过程中出现横向晃动。

　　设计过程中首先要明确安装边界，收纳状态下整体长度控制在450mm以内，截面最大尺寸不超过120mm，可以直接放入车辆后备箱的工具储物槽，不需要额外占用行李空间；最大举升高度设定为380mm，完全覆盖主流家用轿车、城市SUV的底盘离地间隙需求，最低收纳高度110mm，能够顺利伸入车辆底盘下方的举升点位，不需要额外垫高或者调整车辆位置。传动丝杆采用梯形螺纹设计，具备自锁特性，当举升到指定高度停止转动丝杆时，螺纹副的摩擦力可以锁定当前高度，不会因为车辆自重出现自动回落，不需要额外加装锁止销结构，简化了操作步骤，也避免了配件丢失导致的功能失效。

　　所有剪臂的板材厚度都经过承重校核，在额定承重1.5吨的工况下，铰接点的剪切应力、臂身的弯曲变形量都控制在材料许用应力范围内，长期反复使用不会出现塑性变形。丝杆端部设置了外接驱动接口，可以配合随车的棘轮扳手、撬棍转动，不需要额外配套专用工具，普通用户按照操作说明转动丝杆即可完成举升和回落操作，回落过程中螺纹传动的减速特性可以让下降速度保持平缓，不会出现突然下坠的安全隐患。

　　从实际使用的适配性来看，这套结构没有复杂的油路、密封件，日常维护只需要定期在铰接销轴、丝杆螺纹位置涂抹少量润滑脂，就可以保证长期使用无故障，低温环境下也不会像液压装置那样出现介质凝固、举升力不足的问题，不管是北方冬季低温环境，还是南方高温高湿环境，都能保持稳定的工作性能。铰接点的销轴都做了防锈处理，长期放置在后备箱内也不会因为潮湿出现锈蚀卡滞，保证应急使用时可以正常操作。

　　建模过程中所有铰接位置的配合关系都完全按照实际装配逻辑搭建，转动副的运动行程和实际产品完全一致，可以直接用于运动仿真验证，模拟举升全过程的干涉情况，检查不同高度下臂身的受力角度变化，也可以作为同类举升机构设计的参考原型，调整臂身长度、丝杆直径就可以适配不同承重等级、不同举升高度的使用需求，比如适配轻型货车的大承重版本，或者适配低底盘跑车的低起始高度版本，核心的剪式传动逻辑都可以通用。
