带触发拨杆的工业触摸传感组件

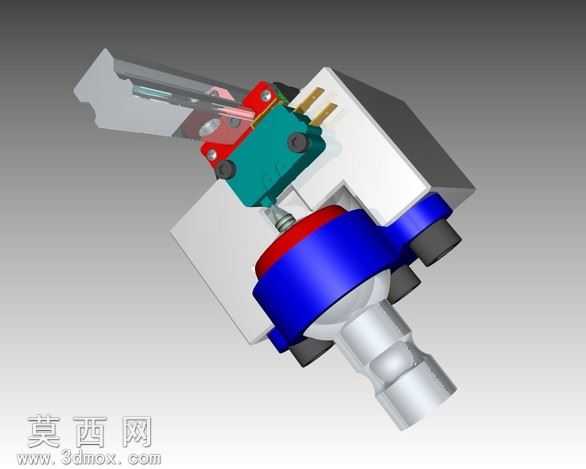

本作品为工业场景使用的触摸传感组件三维模型，建模过程中严格遵循机械设计的尺寸规范，对每一处结构细节都进行了精准还原。首先从核心的传感触发单元开始搭建，先完成微动开关本体的建模，还原其壳体的卡扣结构、接线引脚的排布、触发顶杆的活动间隙，确保开关部分的装配关系完全符合实物的配合公差。随后完成外部触发拨杆的建模，拨杆采用带弯折的金属片状结构，建模时还原了其与开关触发端的铰接结构，以及拨杆表面的安装定位孔，保证拨杆摆动时能够精准触压开关顶杆，实现触发动作的传递。接下来完成传感组件的安装基座建模，基座采用L型块状结构，设计有与设备安装面匹配的固定孔位，同时预留了开关组件的安装卡槽，能够将微动开关牢牢固定在基座上，避免触发过程中出现位置偏移。基座下方设计了快插式的连接接头，还原了接头的阶梯轴结构、密封槽以及卡扣结构，方便传感组件与设备主体进行快速装配连接。材质渲染阶段，针对不同部件的物理属性进行了区分设置：微动开关的主体壳体采用哑光深绿色工程塑料材质，还原塑料表面的细微磨砂质感；接线引脚采用黄铜金属材质，添加轻微的金属反光效果，还原金属引脚的导电属性；触发拨杆采用银灰色金属材质，添加金属拉丝纹理，还原金属拨杆的耐磨特性；安装基座采用白色哑光工程塑料材质，表面做细腻的磨砂处理，凸显工业配件的规整质感；下方的连接接头部分，蓝色的锁紧环采用亮面蓝色塑料材质，金属接头部分采用亮银色金属材质，还原快插接头的工业外观。结构设计上，该组件充分考虑了工业场景的使用需求，拨杆的触发角度经过合理设计，能够在接触到被测物体时快速触发信号，同时基座的安装结构能够适配多种工业设备的安装面，快插接头的设计也大幅降低了现场装配的难度。建模过程中对所有活动部件的运动间隙都进行了预留，能够在三维环境中模拟拨杆摆动、触发开关的完整动作过程，直观展示该触摸传感器的工作原理，可用于工业检测工位的布局设计、传感组件选型参考以及相关教学演示场景。
