手动螺旋式多瓣夹紧工装结构设计

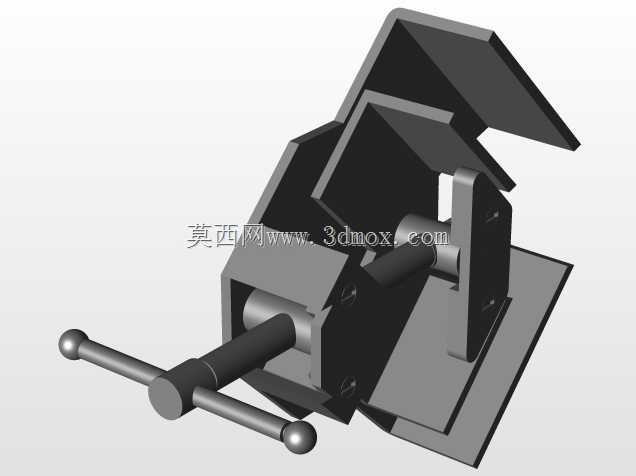

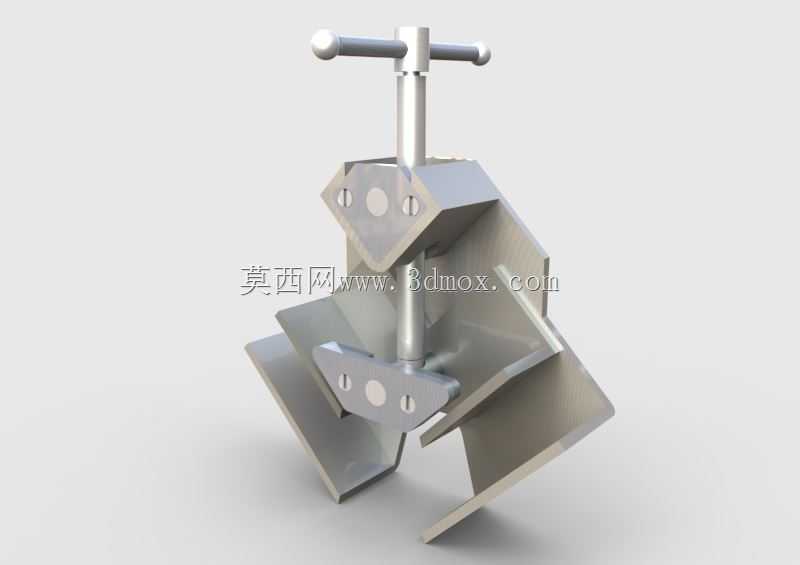

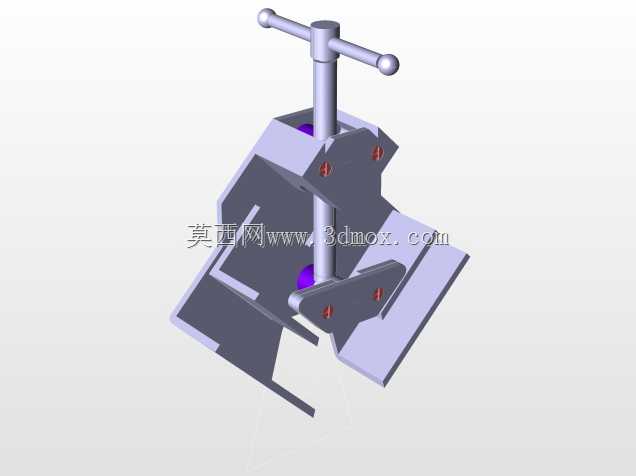

这款手动螺旋式多瓣夹紧工装，主要应用于小批量零部件加工、现场设备检修、管件临时固定、异形工件定位等场景，在没有气动、液压动力源的野外作业、维修工位、小型加工坊中尤为适用，能够替代传统焊接固定、螺栓多点紧固的繁琐操作，大幅降低工件装夹的辅助工时。从实际用途来看，该工装依靠顶部的T型手动摇杆提供输入扭矩，通过中部的光杆传动螺杆带动上下两组对称布置的多瓣夹片实现同步开合，既可以对内壁光滑的筒状工件进行内撑式夹紧，也可以反向安装对外形不规则的块状工件实现外抱式定位，适配多种不同截面形状的工件装夹需求，无需更换夹头就能完成多规格工件的固定作业。在功能特性上，该工装采用纯机械传动结构，无电气、液压元件，故障率极低，耐油污、耐粉尘的特性让它可以在铸造车间、焊接工位、野外管线施工等恶劣环境下稳定工作；上下对称的夹片布局让夹紧力均匀分布在工件接触面上，不会出现单点应力集中导致的工件变形问题，夹片接触端面设计有防滑沉孔与摩擦纹路，即使夹持表面带有少量油污、锈迹的工件也不会出现打滑移位的情况，夹紧后可承受铣削、打磨、焊接等作业产生的切削力与振动载荷。设计思路上，这款工装摒弃了传统单螺旋压板夹紧的单点施力缺陷，采用螺旋传动配合多组斜向滑槽的结构，将螺杆的轴向直线运动转化为夹片的径向同步伸缩运动，传动过程中具备机械自锁特性，当手动摇杆停止施力后，夹片不会因为工件的反作用力出现松脱，无需额外加装锁止结构就能保持持续的夹紧力；整体结构采用模块化拆分设计，传动螺杆、夹片、摇杆都可以单独拆卸更换，当夹片出现磨损后无需整体报废工装，仅更换对应磨损件即可恢复使用精度，有效降低长期使用的维护成本。从外形尺寸与安装边界来看，该工装整体为竖直轴对称结构，顶部摇杆的最大回转直径为整体最大外廓尺寸，安装时需要预留摇杆转动的操作空间，工装主体的外径小于夹片完全收缩时的最小直径，可直接伸入对应内径的筒状工件内部完成内撑装夹，夹片完全张开时的最大直径为工装的最大夹持范围，安装时无需额外预留侧面操作空间，仅需保证顶部摇杆的操作空间即可完成全部夹紧与松脱操作，适配狭小工位内的装夹作业需求。
