车削加工用多工位端面钻孔工装夹具

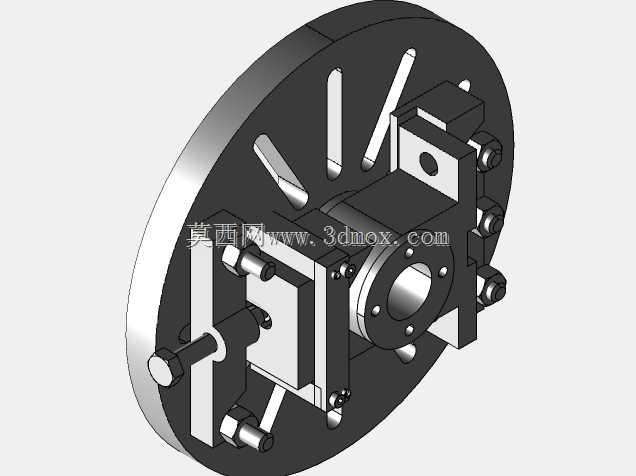

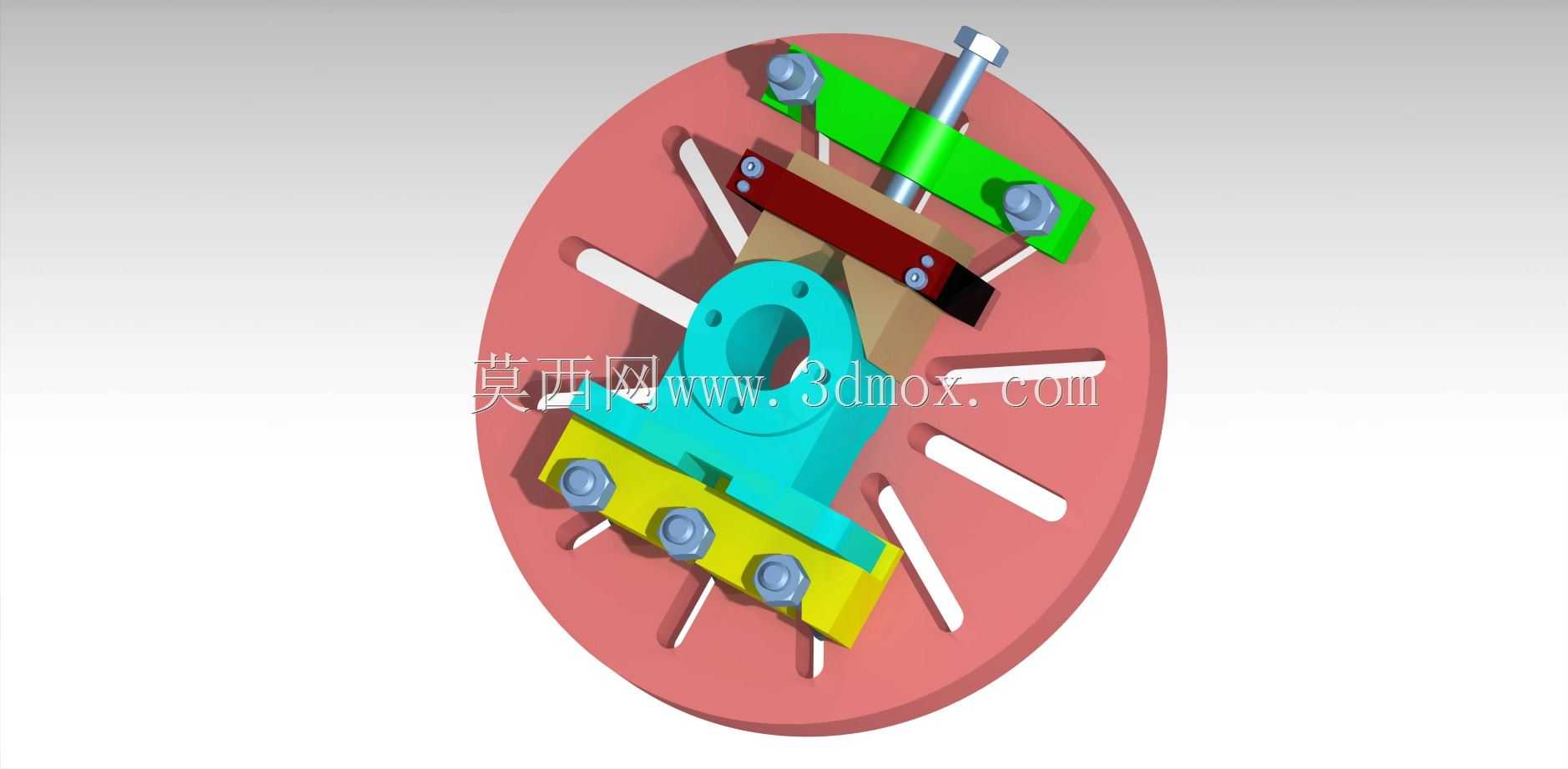

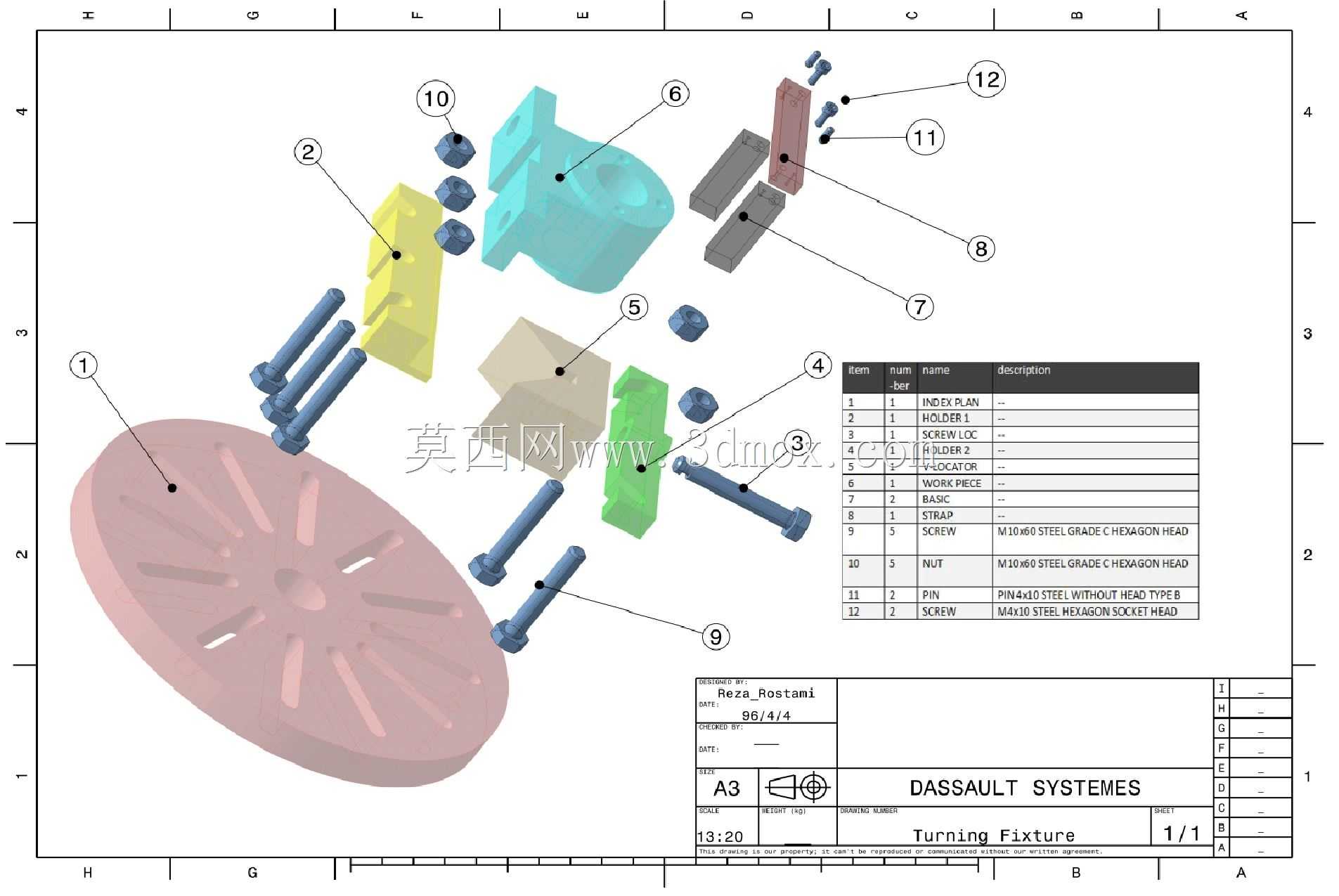

这款车削加工夹具主要适配普通卧式车床与数控车床的花盘安装场景，针对带法兰凸台结构的盘类、小型异形壳体类工件的端面加工工序设计，可在一次装夹定位后完成工件端面的车削整平、钻孔、锪孔、镗孔等多工序连续加工，有效避免多次装夹带来的定位误差，大幅提升批量零件加工的位置精度与加工效率。在中小批量机械零件加工场景中，这类异形工件往往因外形不规则、无规则装夹基准，无法使用标准三爪卡盘直接装夹，若采用临时打表找正的方式装夹，单工件装夹找正时间往往超过加工时长，且重复定位精度难以稳定控制在公差范围内，该夹具正是针对这类加工痛点开发的专用装夹结构。夹具整体采用圆盘式基体设计，基体直径适配常规车床主轴花盘的安装孔位，安装时可通过花盘T型槽配合螺栓完成快速定位固定，基体上开设多组径向排布的通槽，可根据工件外形尺寸灵活调整各夹紧组件的安装位置，适配一定尺寸范围内不同规格异形工件的装夹需求，无需针对单款工件重新制作整套夹具体，有效降低生产现场的工装制作成本。夹具的定位组件采用台阶式定位座设计，可与工件的内孔或基准凸台精准配合，实现工件的径向与轴向初始定位，限制工件的五个自由度，仅保留加工所需的回转自由度，保证工件装夹后的回转中心与车床主轴回转中心重合。夹紧组件采用多组模块化压块结构，分别对应工件的不同压紧位置：上方采用铰接式快换压块，可快速开合完成工件的装卸，压块与工件接触位置加装铜质防护垫，避免夹紧力过大损伤工件已加工表面；侧方采用可调式定位挡块，可抵消车削加工过程中刀具产生的径向切削力，防止工件在切削力作用下发生位移；下方采用加宽式压条结构，通过三颗均布螺栓提供均匀的夹紧力，保证工件装夹的稳定性，即使在较大切削参数下进行端面重切削或镗孔加工，也不会出现工件松动、振颤的问题。整套夹具的所有活动部件均做了动平衡校核，在高速回转状态下不会产生额外的离心振动，可适配更高的车床主轴转速，进一步提升加工表面质量。在实际生产应用中，该夹具可广泛应用于液压阀块、小型泵体壳体、异形法兰盘、传动支座等零件的车削加工工序，相比传统的花盘角铁装夹方式，装夹效率可提升60%以上，加工后的端面与基准孔的垂直度、孔位位置度可稳定控制在IT7级精度以内，能够满足多数通用机械零件的加工精度要求。
