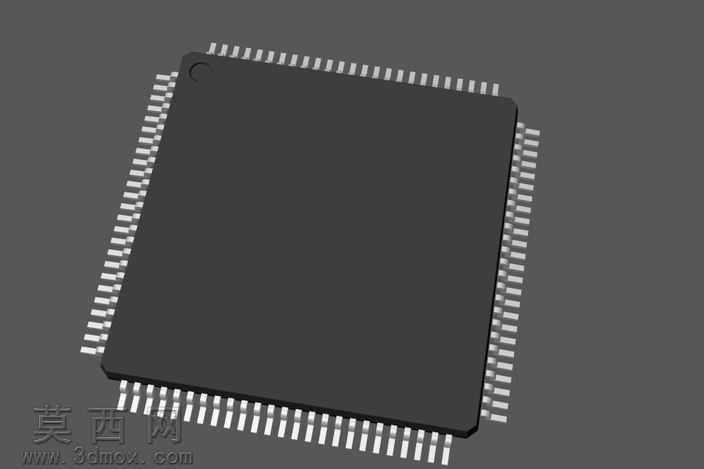

TQFP100封装IC贴片电子元件三维建模

本次建模围绕TQFP100封装的100引脚薄型四方扁平贴片IC展开，建模初期先梳理该类封装的标准结构参数：主体为正方形塑封基体，四个侧边均匀排布L型扁平贴片引脚，引脚总数为100，每侧引脚数量均等，基体一角设置定位缺角用于标识芯片安装方向，避免焊接时出现引脚错位的问题。建模过程中先绘制正方形基体的二维草图，通过拉伸命令生成塑封主体的基础实体，对基体的棱边做微小圆角处理，还原真实塑封芯片的边缘工艺特征，避免直角过于生硬不符合实际生产的注塑件形态。随后针对引脚部分进行建模，先绘制单个L型引脚的截面轮廓，按照引脚间距、引脚伸出长度、引脚弯折角度的标准参数拉伸生成单个引脚实体，通过阵列命令将单引脚沿基体四个侧边均匀排布，严格控制每侧引脚的数量与间距，保证引脚排布规整无偏差，同时对引脚与基体衔接的位置做贴合处理，还原引脚嵌合在塑封基体内部的结构特征。材质设置阶段，为塑封主体赋予哑光黑色工程塑料材质，调整材质的粗糙度参数，还原塑封IC表面略带磨砂的哑光质感，避免材质反光过强失真；为引脚赋予镀锡金属材质，调整金属的反射率与细微粗糙度，还原贴片引脚表面略带亚光的金属质感，同时在引脚表面添加极细微的纹理，模拟真实引脚生产过程中留下的轻微加工痕迹。渲染阶段采用柔和的漫反射光源，从多个角度打光，既清晰展现塑封基体的轮廓形态，也能突出引脚的排列层次与金属质感，避免阴影过重遮挡引脚细节。建模过程中严格还原TQFP封装的薄型特征，控制基体的厚度比例，保证整体形态与真实量产的TQFP100封装芯片完全一致，定位缺角的位置、尺寸也完全符合行业标准，可用于电子电路组装演示、PCB布局参考、焊接工艺模拟等场景，模型的结构精度能够满足电子类产品装配演示、教学展示的使用需求，所有结构特征均参照真实元器件的尺寸规范搭建，没有随意添加或删减结构细节，保证模型的还原度与实用性。
