小型台式数控车床结构设计方案

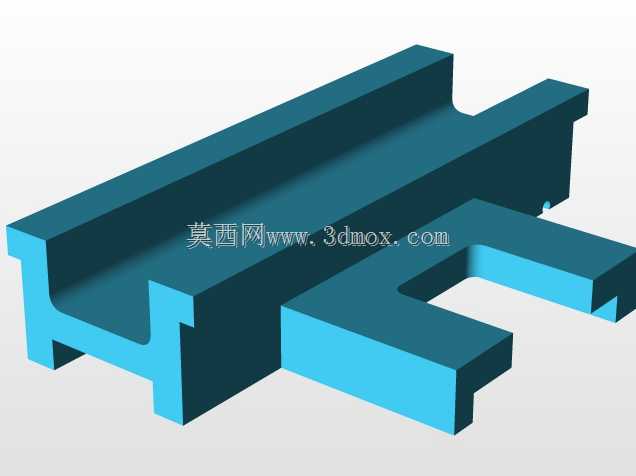

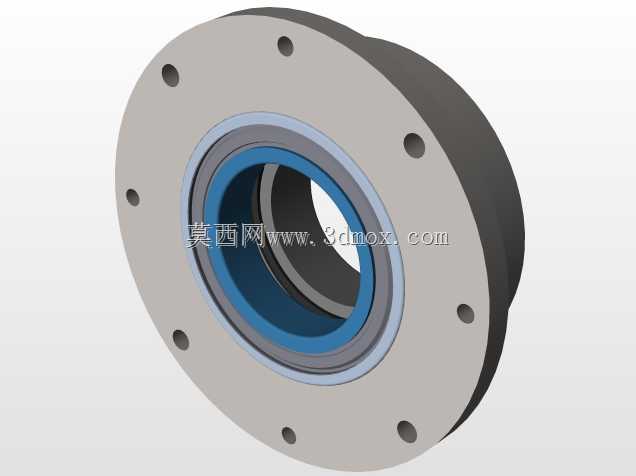

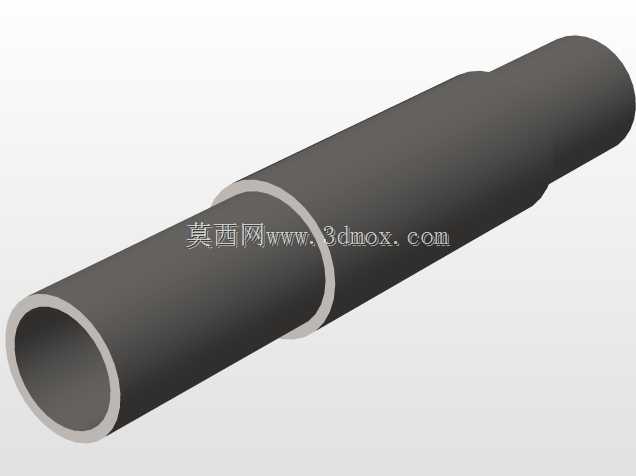

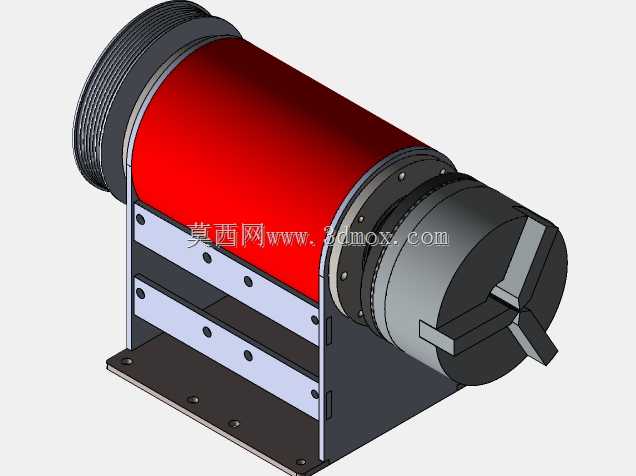

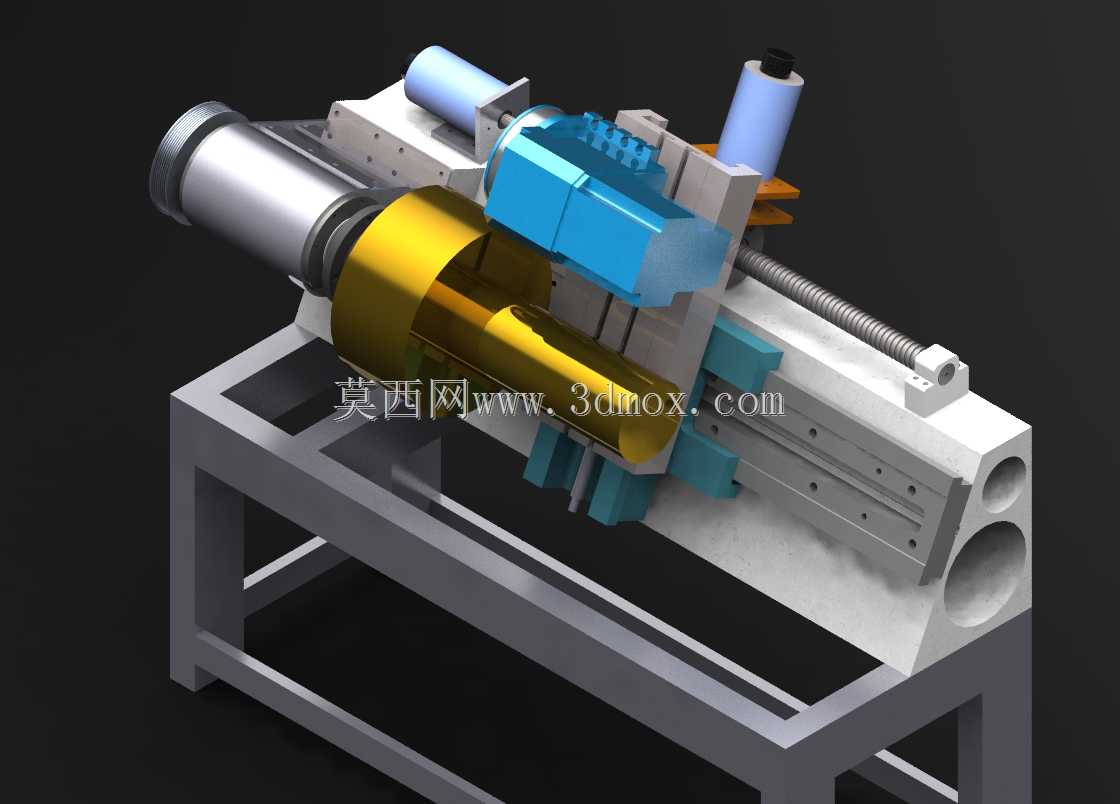

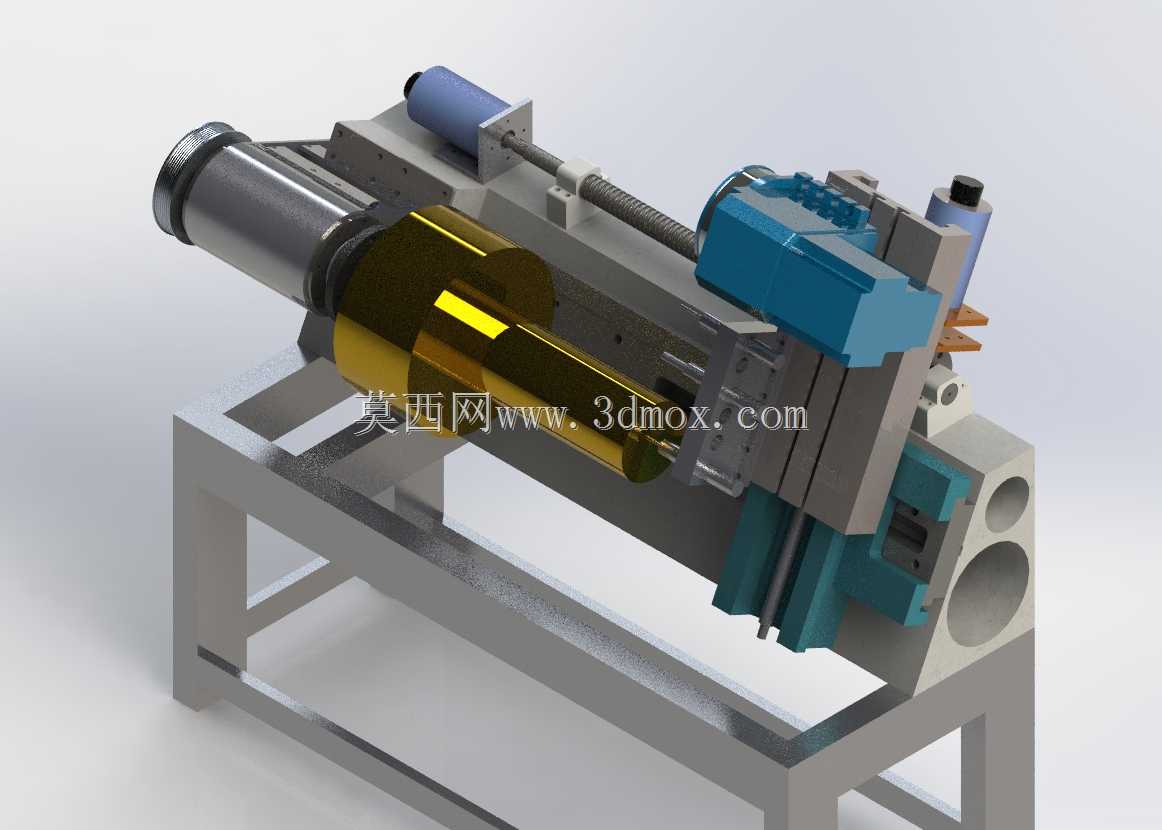

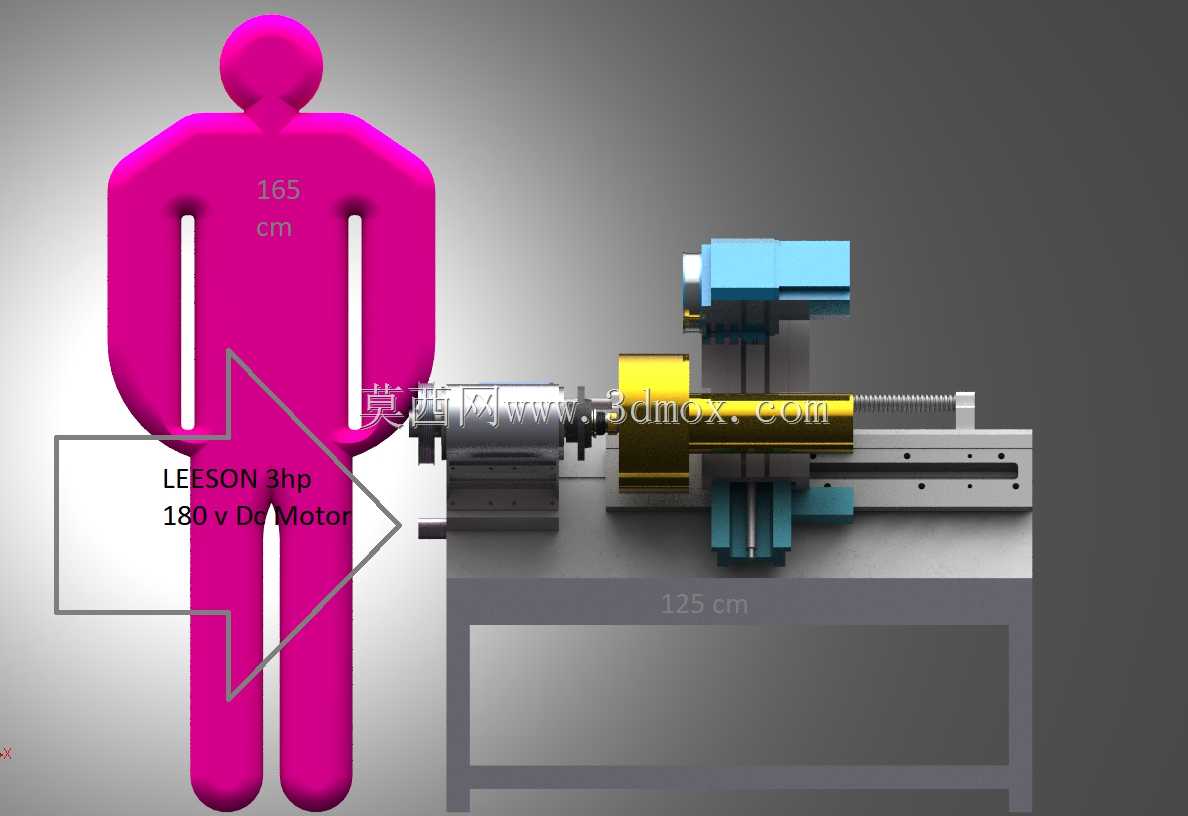

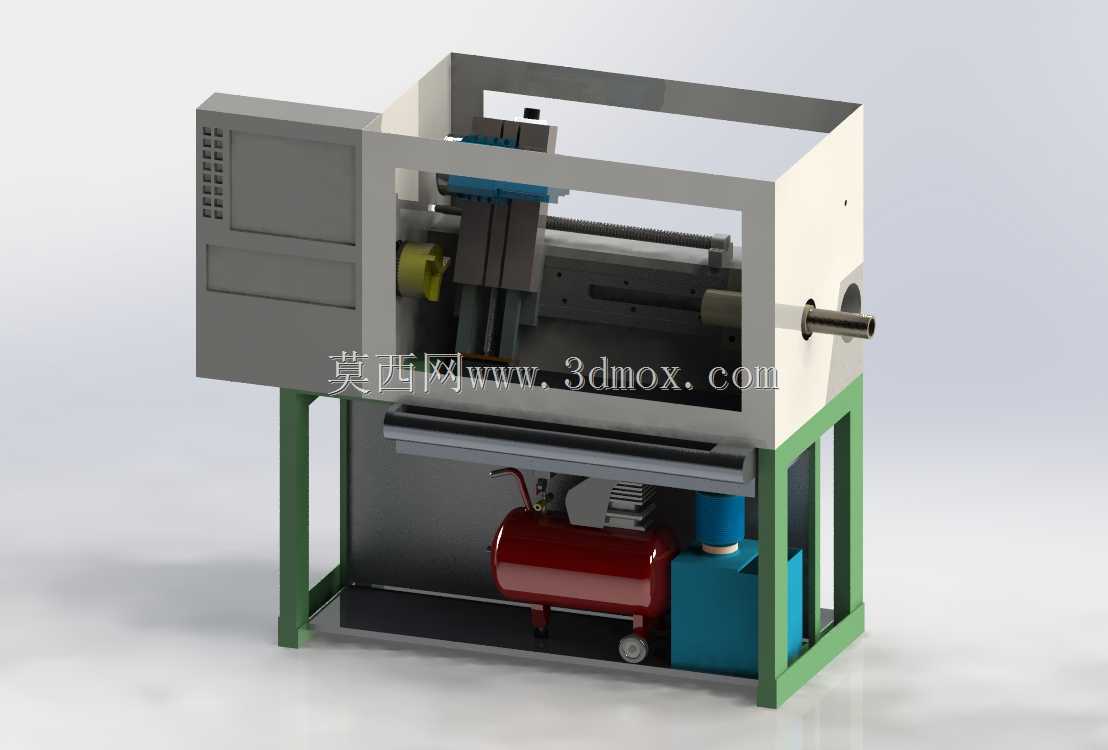

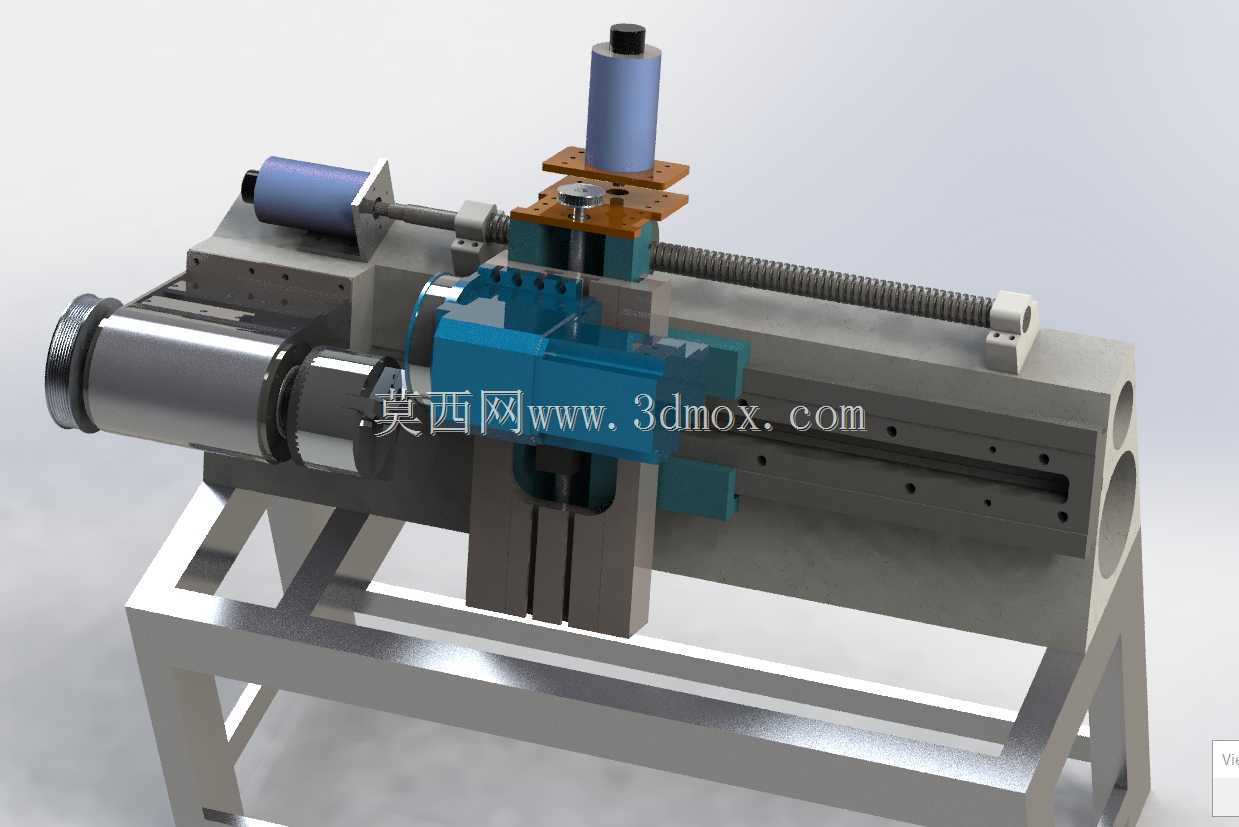

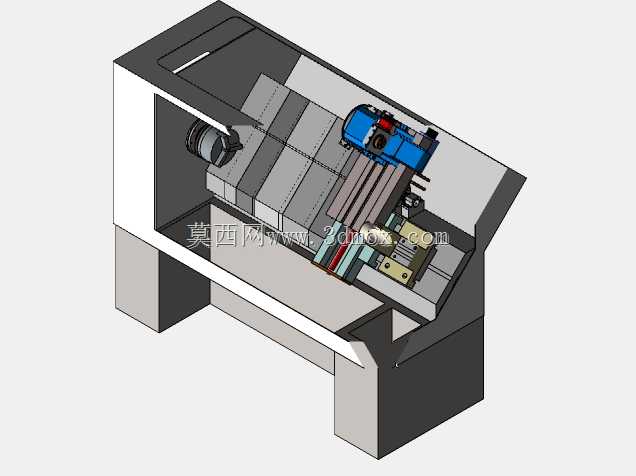

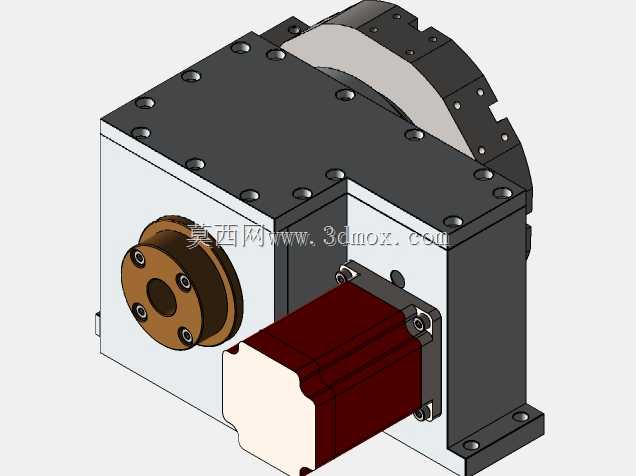

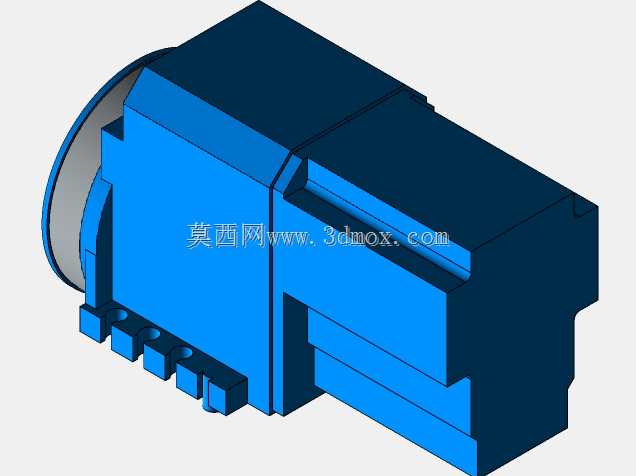

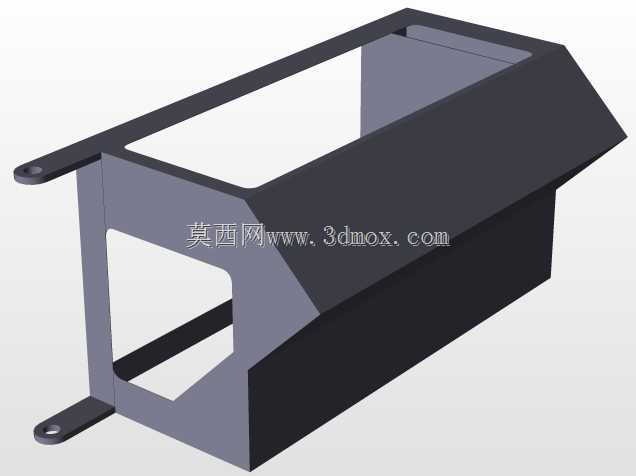

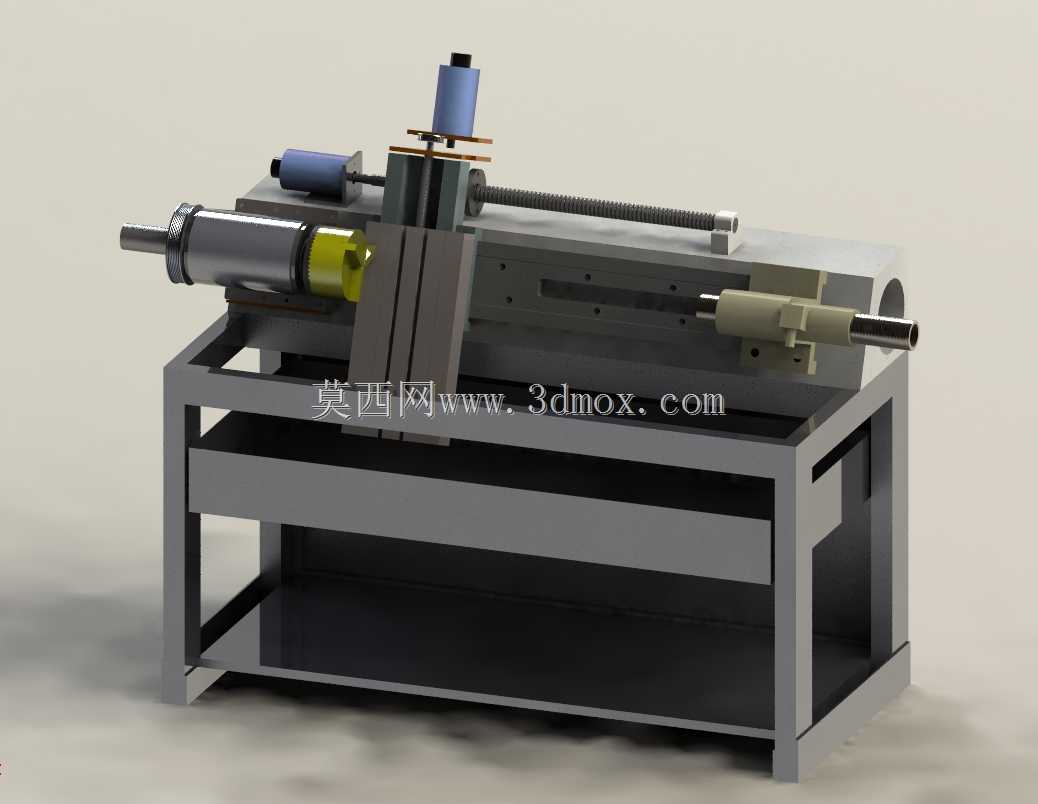

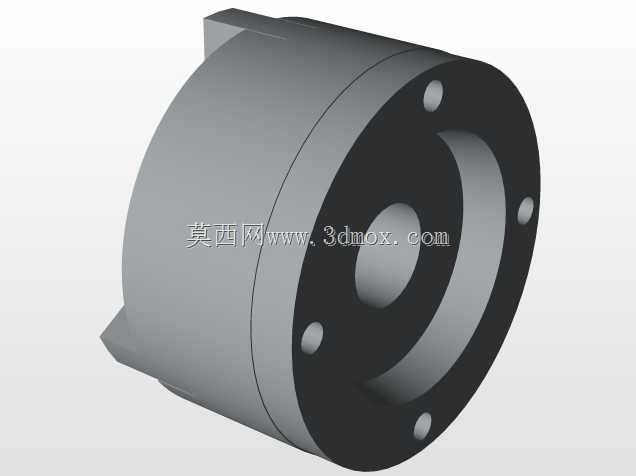

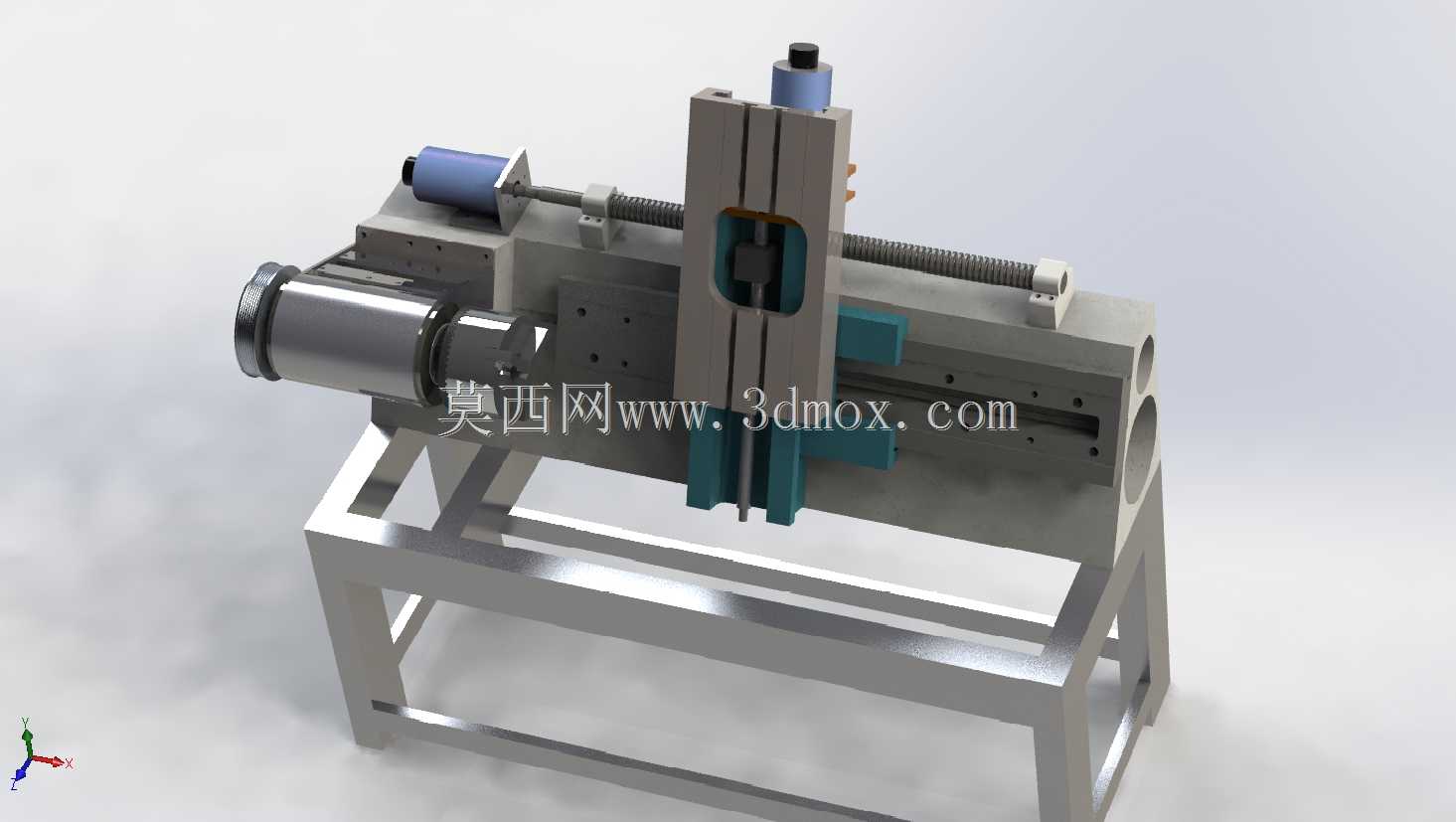

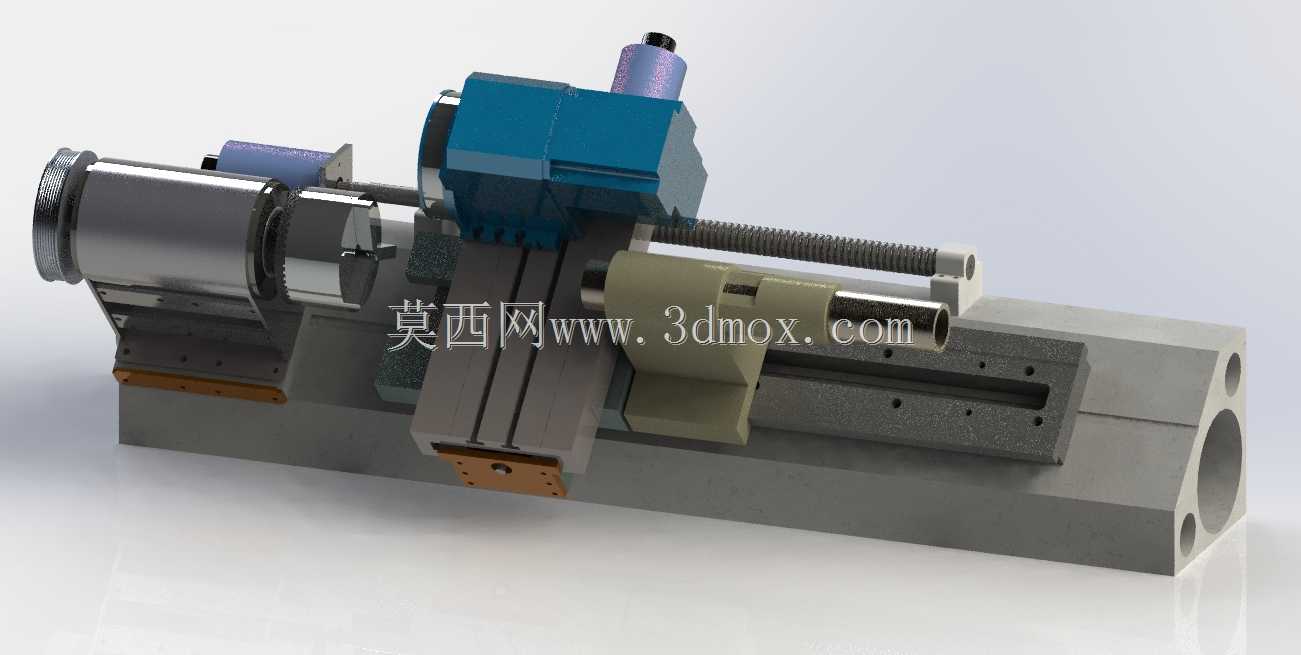

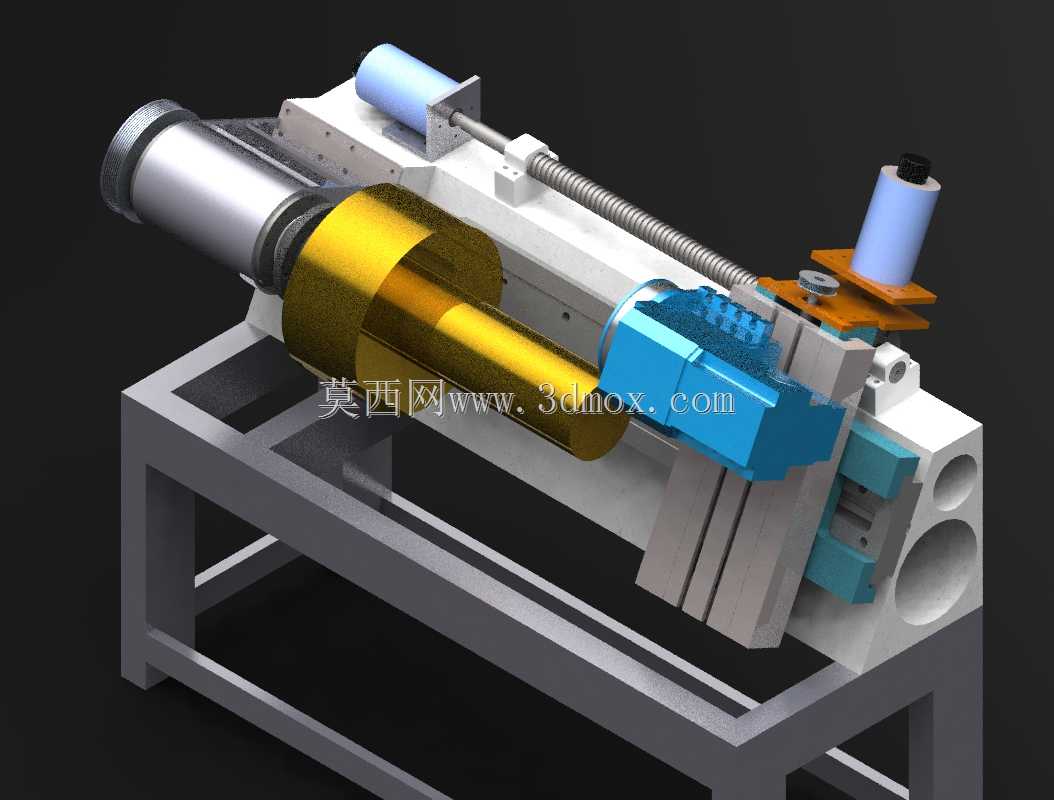

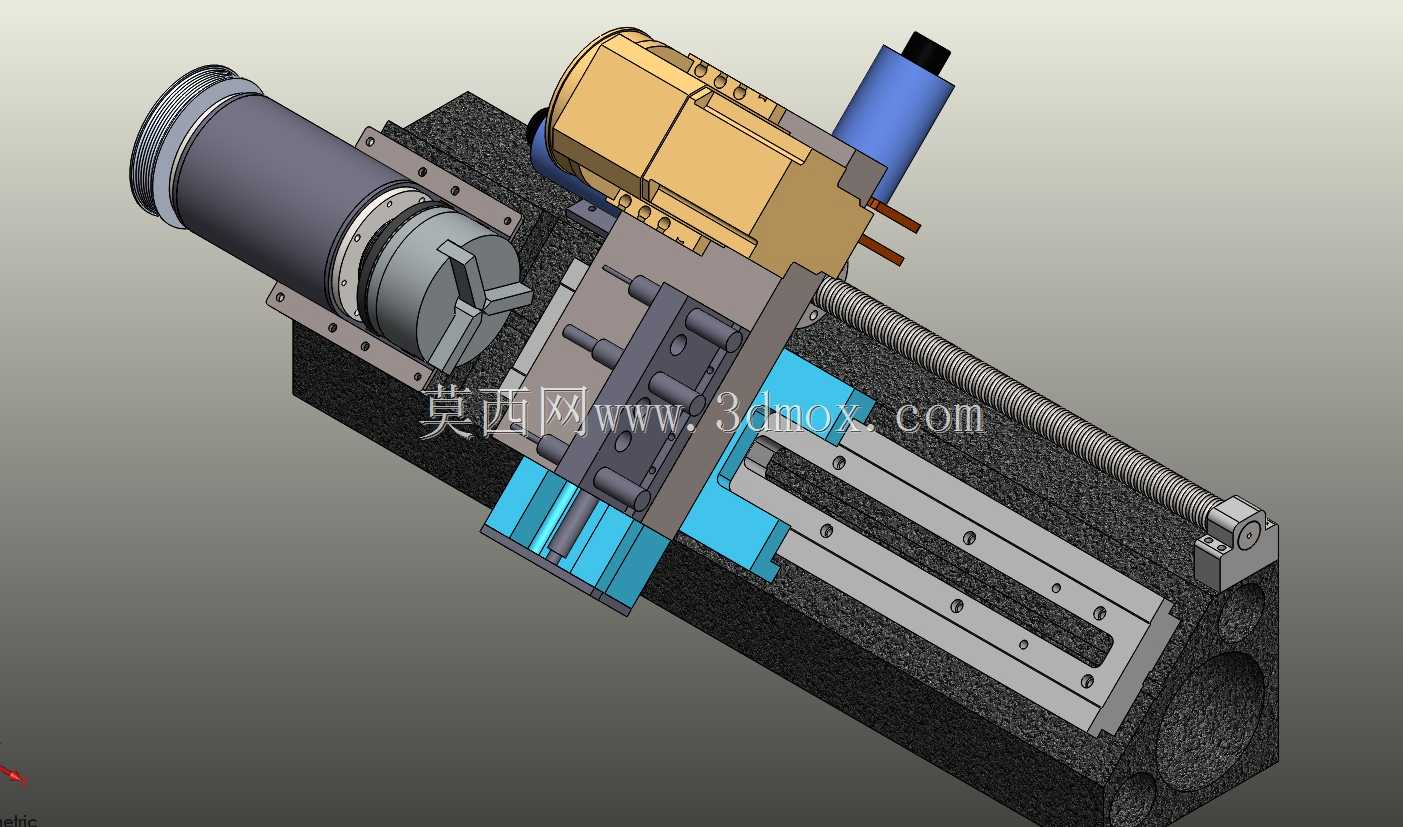

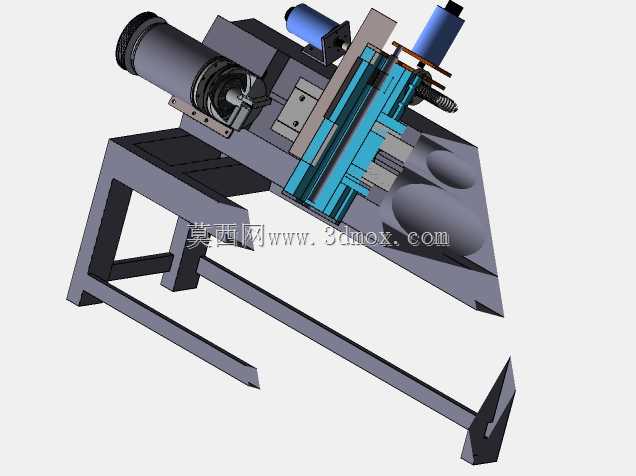

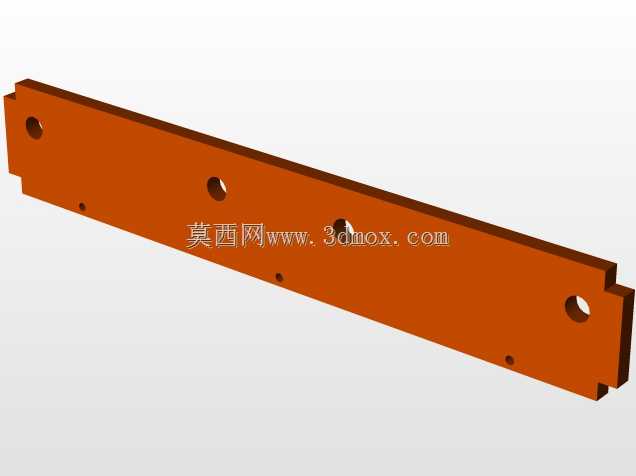

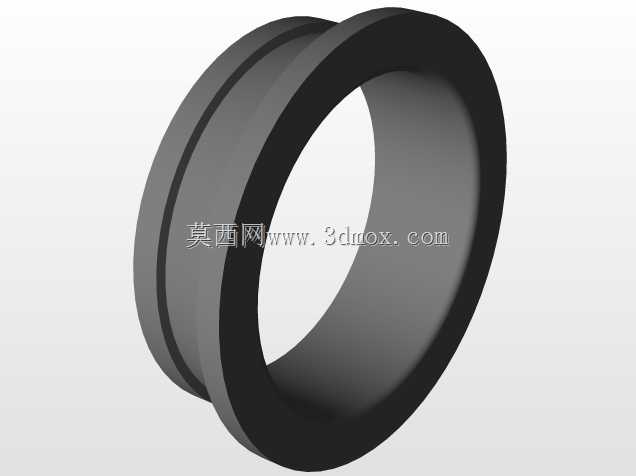

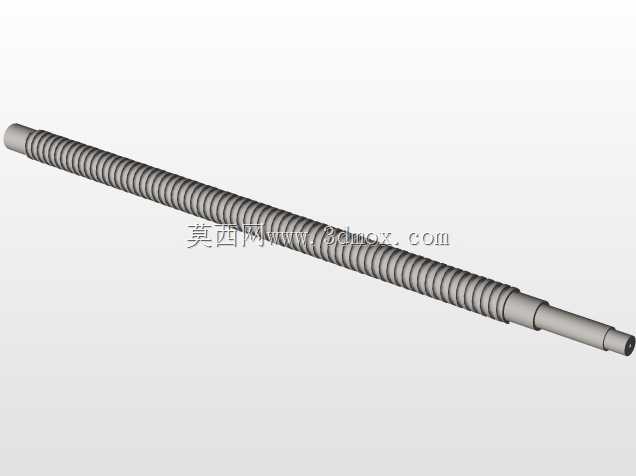

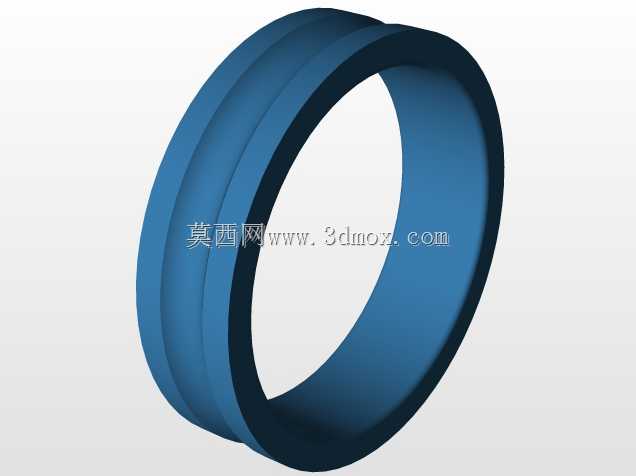

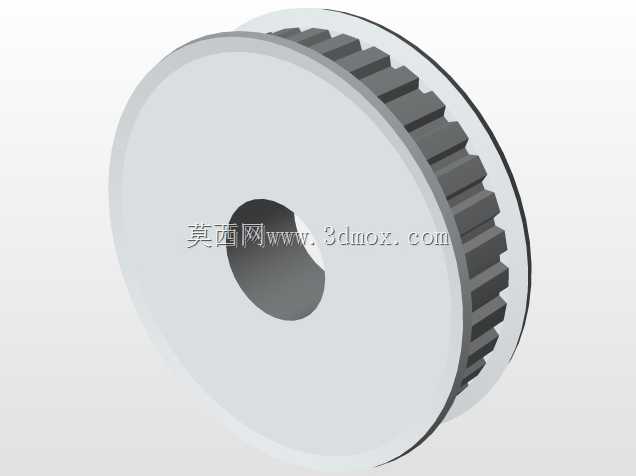

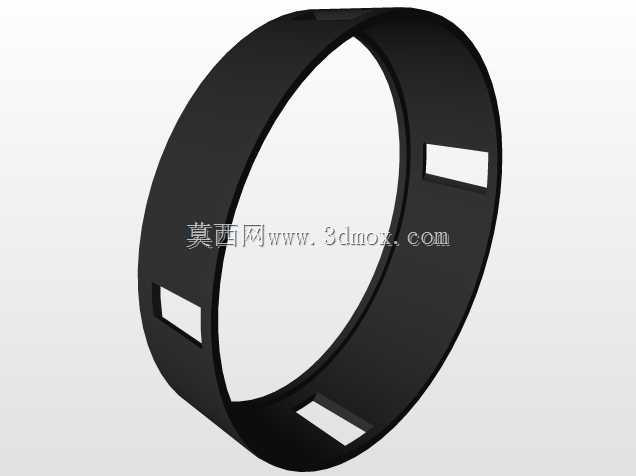

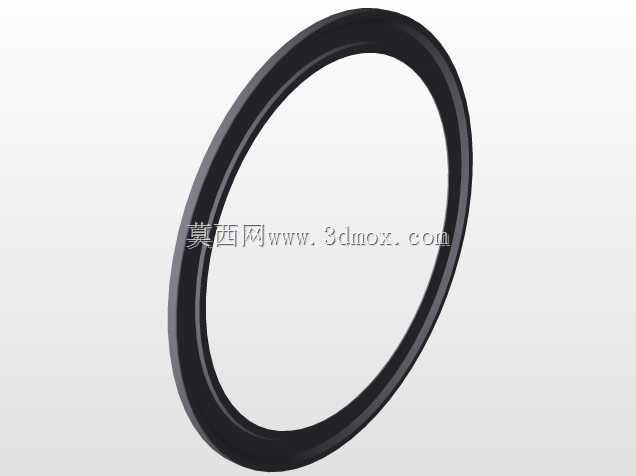

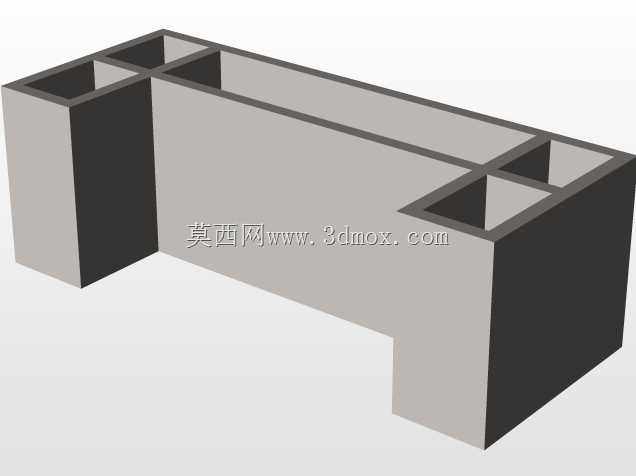

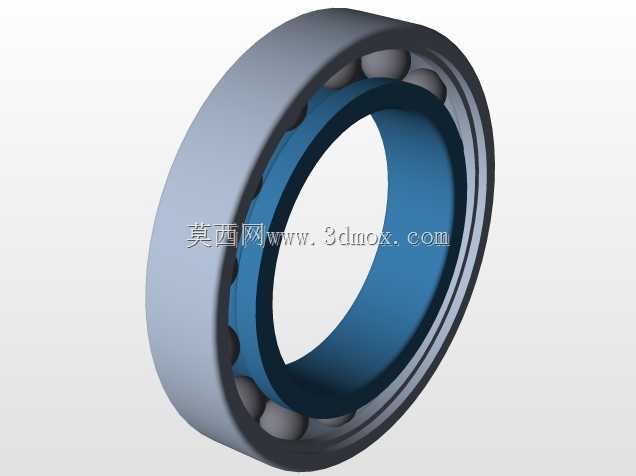

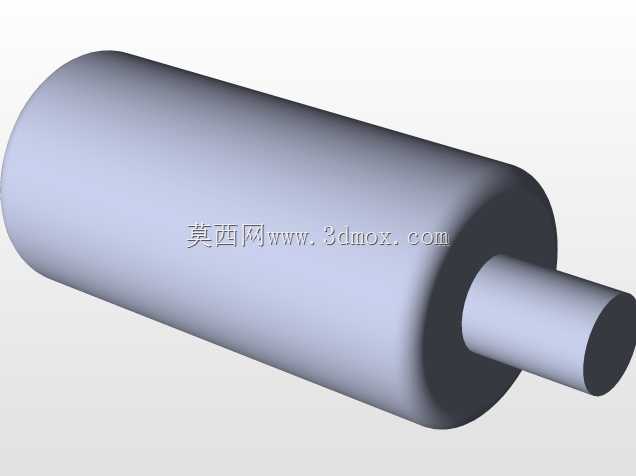

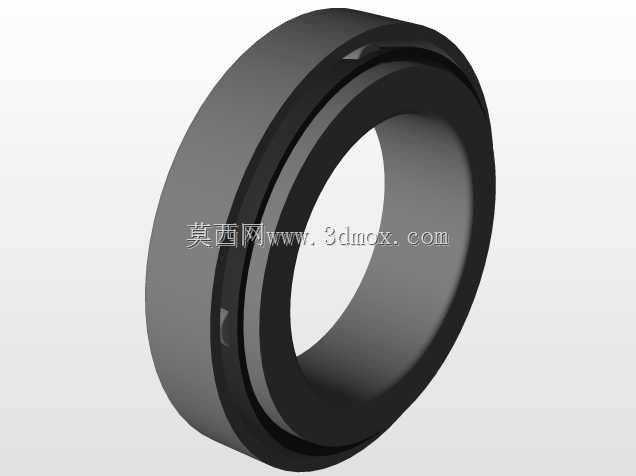

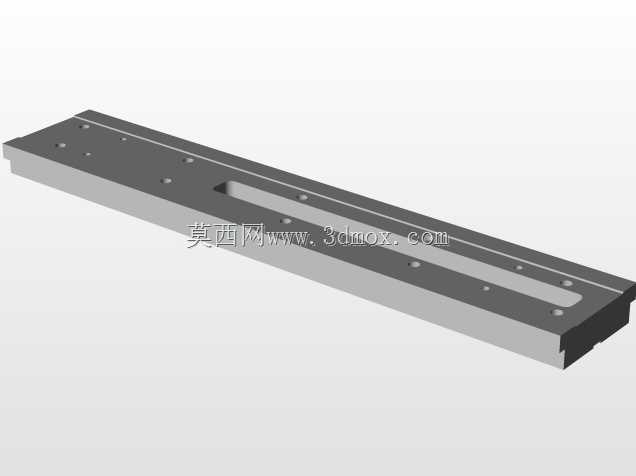

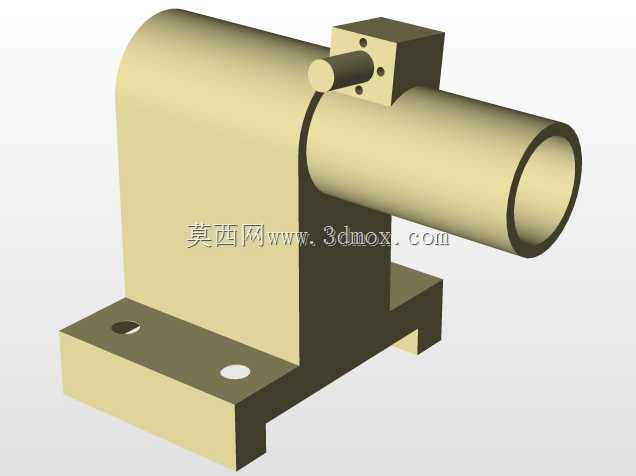

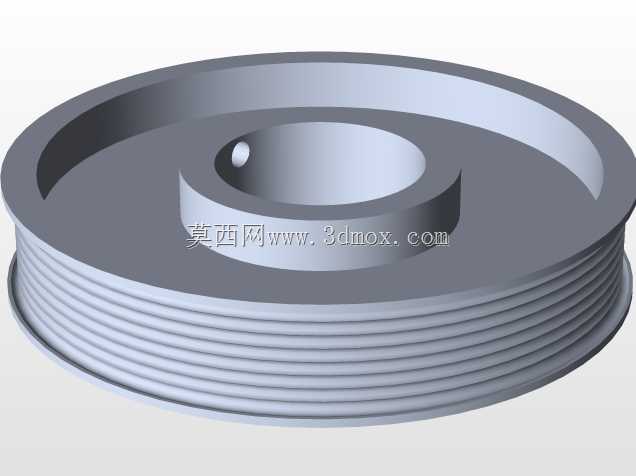

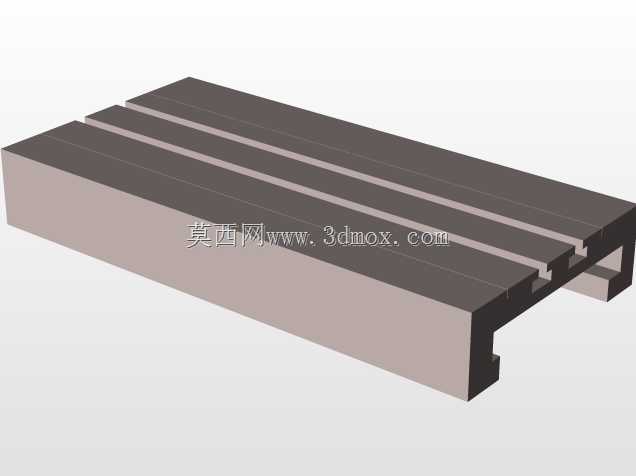

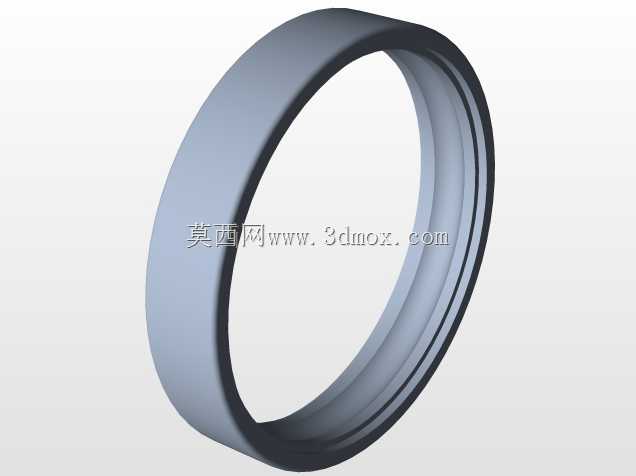

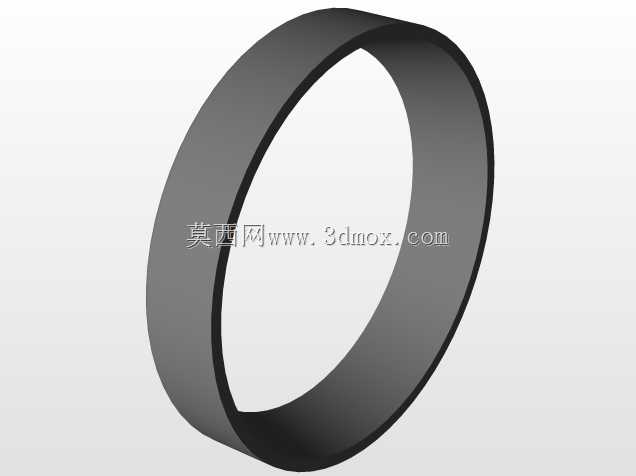

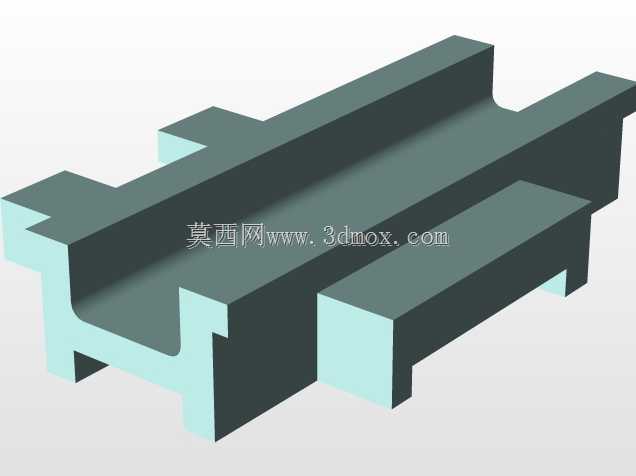

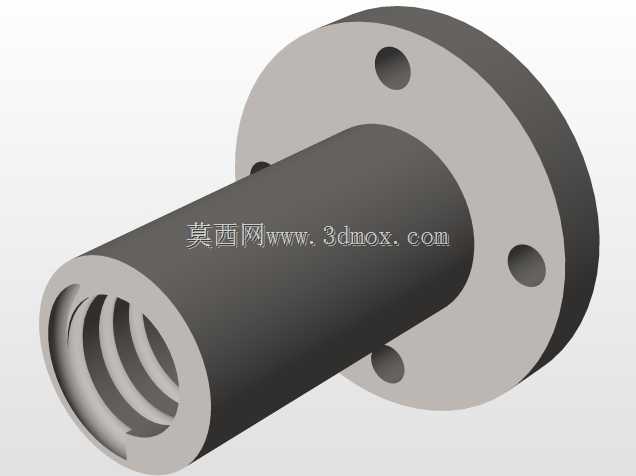

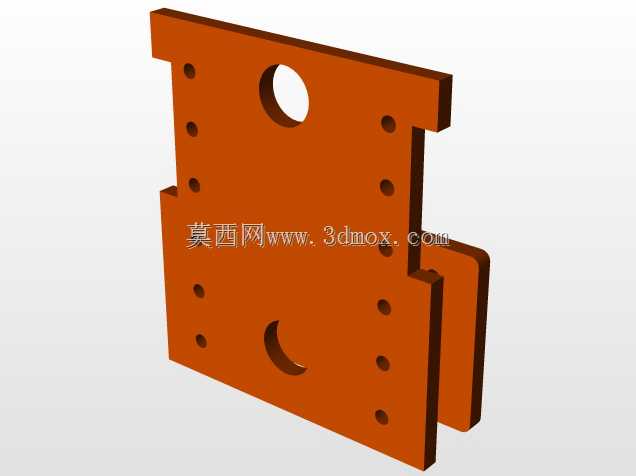

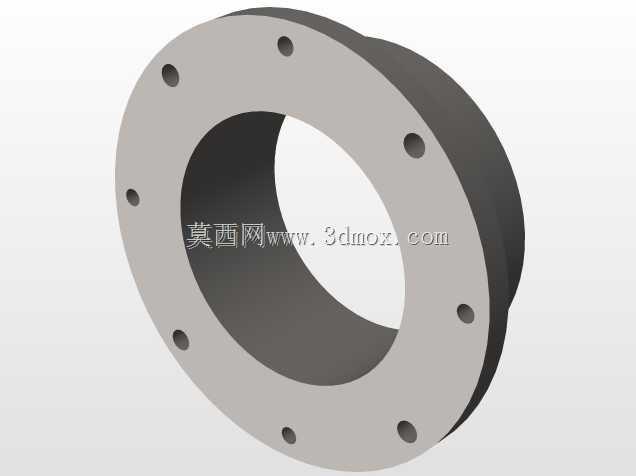

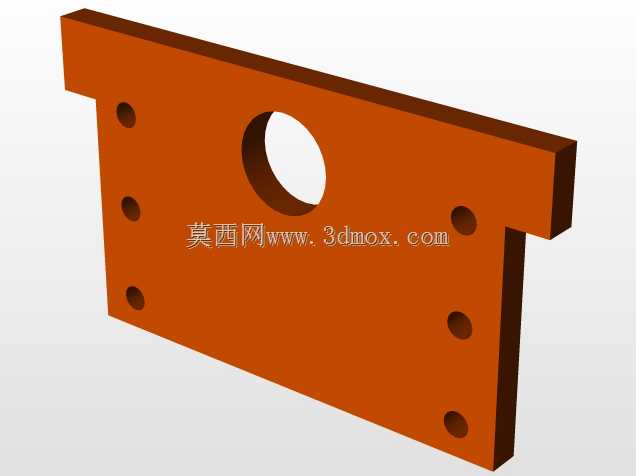

这款小型台式数控车床主要面向小型加工工坊、职业院校实训教学、精密零部件小批量试制场景设计，可适配小尺寸轴类、盘类零件的车削加工需求，能够完成外圆、内孔、端面、锥面、圆弧面以及常用公制、英制螺纹的切削工序，相比传统普通卧式车床，它的占地面积更小，操作门槛更低，适合空间有限的加工场景使用。从功能布局来看，设备采用卧式床身搭配侧挂式操作柜的结构，左侧集成数控系统操作面板与电气控制舱，面板区域预留实体按键与显示屏安装位，方便操作人员近距离完成程序输入、参数调整与加工状态监控；中部为核心加工区，横向布置的主轴单元可搭配160毫米规格卡盘完成工件装夹，纵向进给滑台搭载可换式刀架，能够根据加工需求快速更换不同切削刀具，刀架的进给行程经过优化，可覆盖常规小型零件的加工走刀范围，避免无效行程带来的空间浪费。床身下方采用方管焊接的立式支撑框架，框架结构做了加强筋设计，能够抵消加工过程中产生的切削振动，保证加工精度的稳定性；框架下部预留了充足的附属设备安装空间，可集成小型空气压缩单元、切削液存储循环装置，无需额外外接配套辅机即可独立完成全流程加工，进一步压缩设备的整体安装占地。设计过程中优先考虑了设备的安装边界与操作便利性，整体宽度控制在1.2米以内，深度控制在0.8米左右，高度适配成年人站立操作的舒适高度，无需搭建特殊地基，普通平整的硬质工作台面即可放置安装；防护结构采用半开放框架式设计，加工区外侧预留透明防护挡板安装位，既可以阻挡切削飞溅，也方便操作人员实时观察加工状态，设备后侧预留电气走线与排屑开口，方便车间现场的管线排布与日常排屑清理。在结构细节上，主轴单元与进给导轨的安装基准面做了共面设计，能够降低装配过程中的形位公差累积，提升设备的出厂装配精度；刀架部分采用模块化快装结构，后期可根据加工需求升级动力刀座，拓展钻、铣等复合加工能力；底部支撑脚预留可调水平调节结构，可适应不太平整的安装地面，保证设备运行时的水平度，避免因放置倾斜影响加工精度与导轨使用寿命。
