泳池竞赛设备用锁紧螺栓固定锚结构

　　该固定锚主要服务于标准竞赛泳池的池岸设备安装场景，常见于出发台、泳道线端点、计时触板支架、折返标识等需要在硬质池岸形成可靠锚固点的位置。泳池周边长期处于潮湿、含氯消毒剂侵蚀、人员踩踏与水流冲击并存的环境，普通膨胀固定件容易出现松动、锈蚀或密封失效，而这类带法兰盘的贯穿式锚座能够把设备载荷分散到更大的接触面上，同时形成稳定的安装基准。

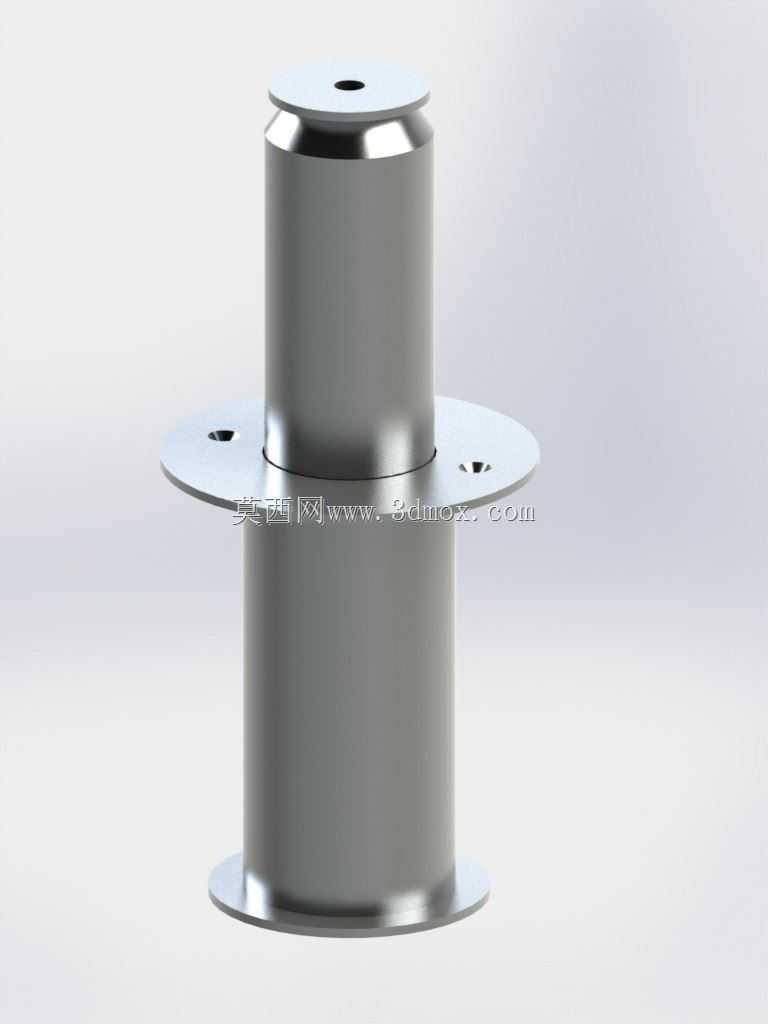

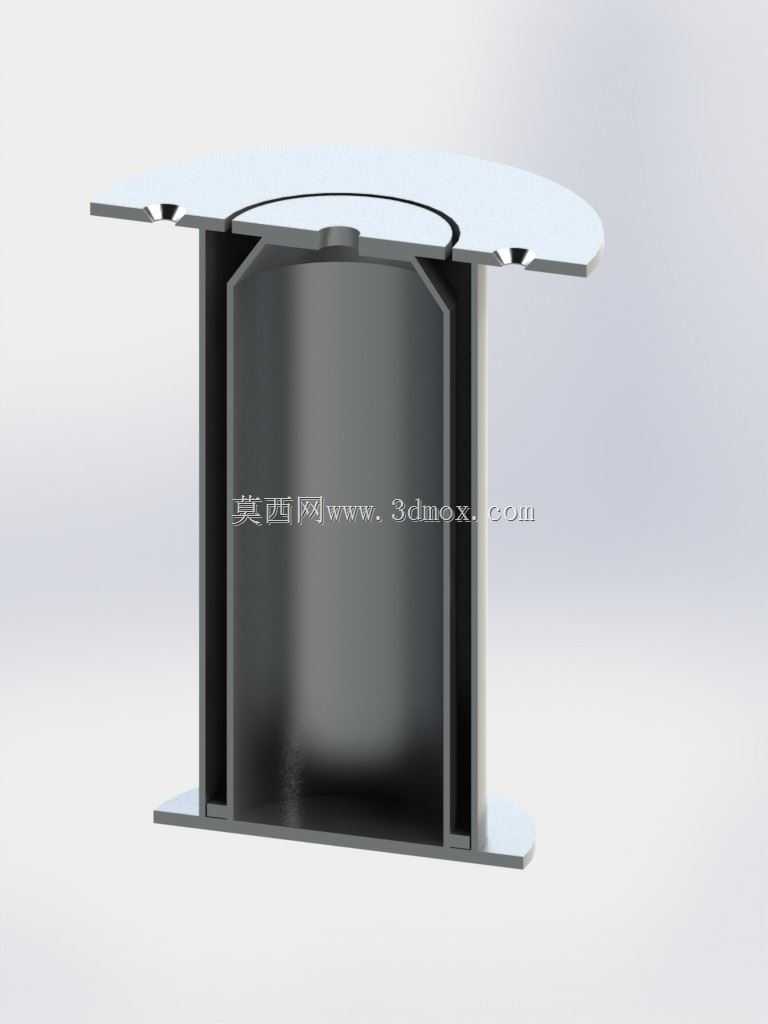

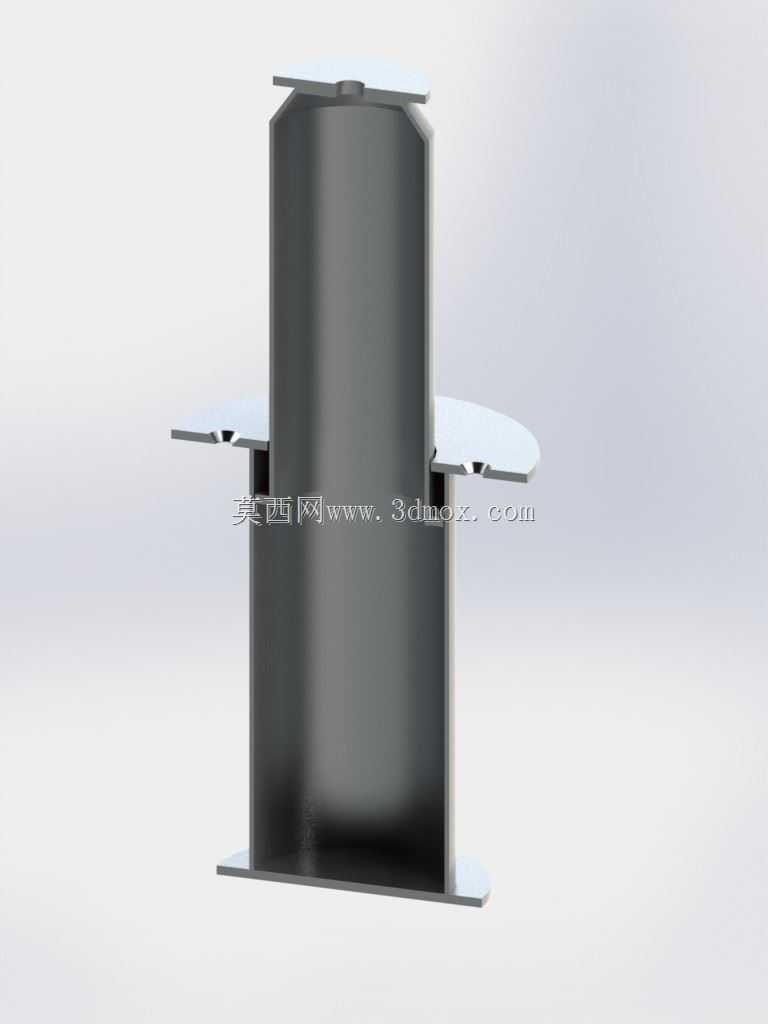

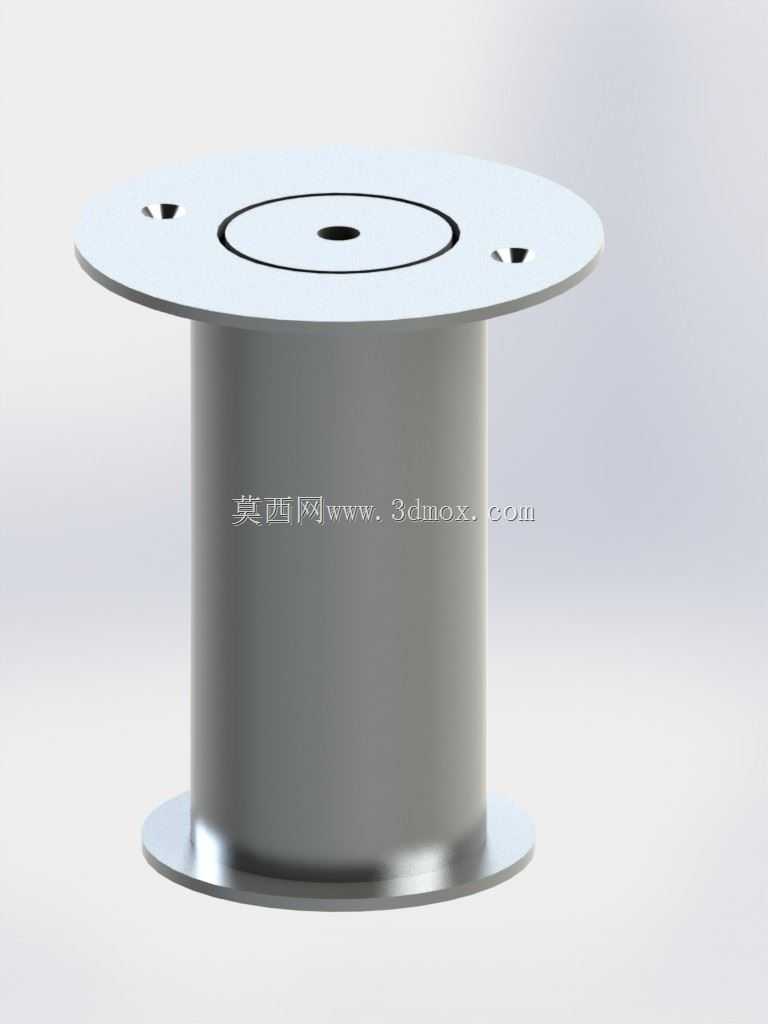

　　从结构上看，零件主体为同轴圆柱段，中部伸出圆形法兰盘，法兰上预留两个对称安装孔，用于穿过锁紧螺栓或紧固件；上端面中心设有内凹孔位，可与配套设备的定位柱、调节螺杆或连接件配合；下端同样保留圆盘形承压边，使锚体穿过池岸安装孔后，上下两侧均可承担限位与传力作用。这种布置避免了单点受力造成的混凝土崩边，也减少了设备在运动员起跳、触壁冲击时产生的偏转。

　　设计思路上，锚体没有采用复杂外形，而是以回转体为主，目的是降低加工难度并保证同轴度。中部法兰直径大于主体圆柱，能够直接贴合铺装面或预埋基板，安装时可通过法兰孔控制周向位置；上下圆柱段的直径差则兼顾穿装便利性与结构刚度。上端中心孔既可作为螺栓锁紧通道，也可作为设备定位接口，具体取决于配套件形式；孔口周边做倒角处理，能够减少装配划伤，并便于螺杆快速导入。

　　在实际选型时，需要重点核对安装边界：法兰外径决定池岸表面所需平整区域，主体圆柱长度对应池岸铺装层或锚固基础的有效厚度，上下圆盘之间的距离应与实际穿装厚度匹配，过短会导致锁紧行程不足，过长则会使锚体悬空、受力恶化。法兰孔的孔距需要与出发台或支架底板孔位一致，中心孔规格则决定可接入的连接件直径。若用于改建泳池，应先复核原有防水层和铺装强度，避免锚栓压紧后造成瓷砖开裂；若用于新建泳池，通常可在混凝土施工阶段预留孔洞或预埋垫板，使法兰承压面与完成面保持平齐。

　　模型表达的重点在于各段同轴关系、法兰孔位与中心孔的相对位置，以及上下承压圆盘的厚度比例。结构工程师可据此校核安装空间，机械设计师可继续配套锁紧螺栓、垫片、防水套和设备连接座，施工人员也能依据外形判断开孔尺寸与预埋深度。整体结构简洁，传力路径直接，适合对可靠性、耐腐蚀性和重复装拆有要求的泳池竞赛设施锚固场合。
