福伊特施耐德早期变距叶轮螺旋桨结构

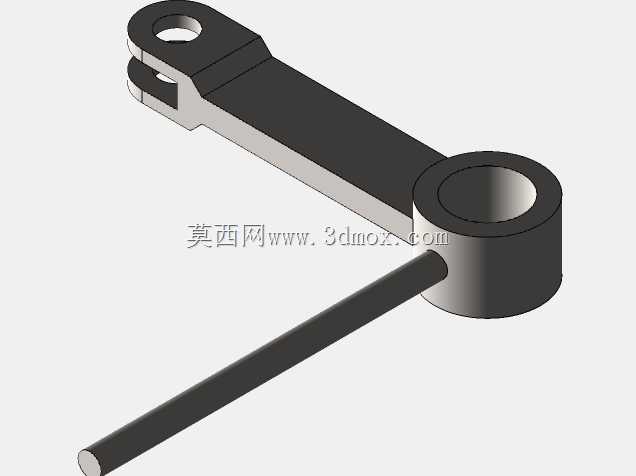

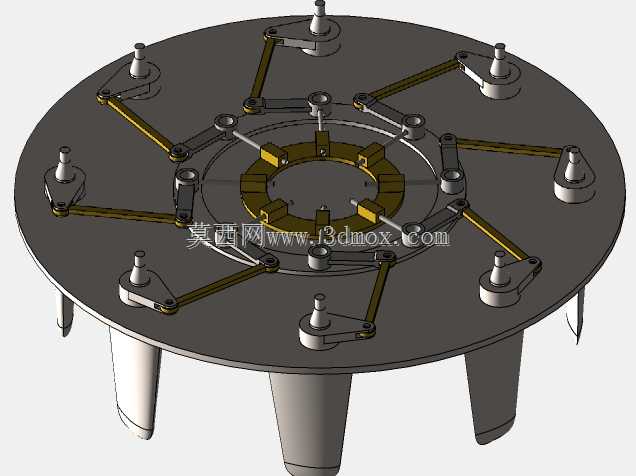

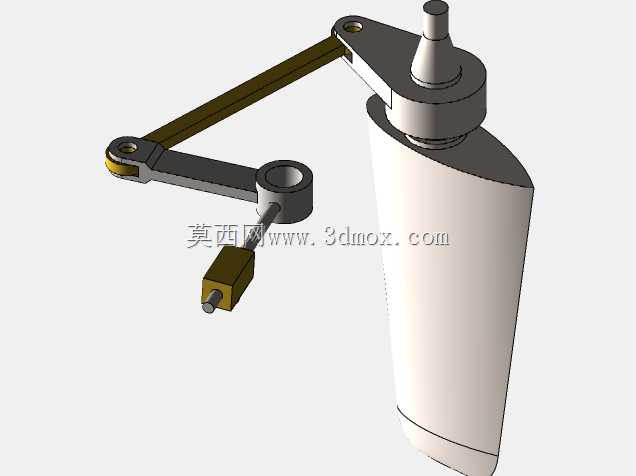

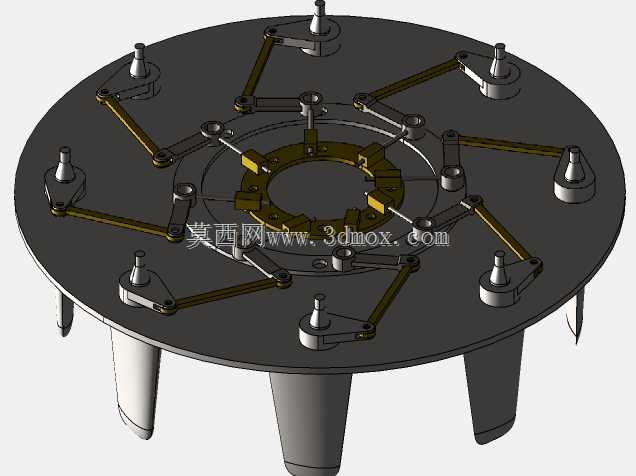

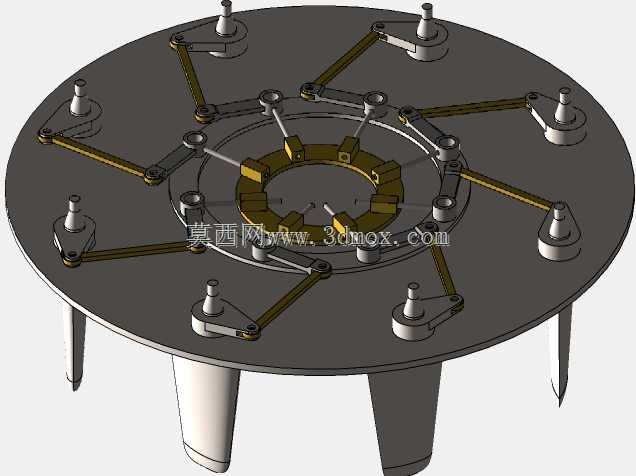

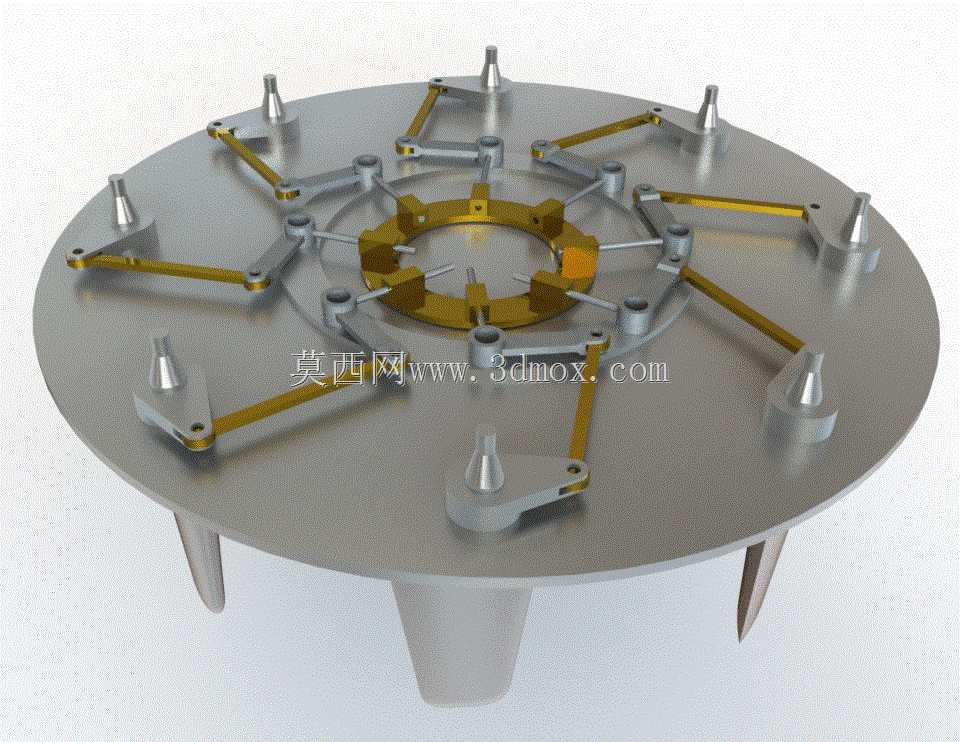

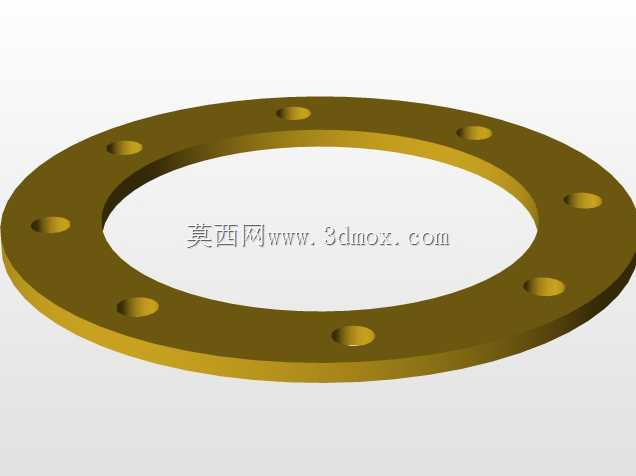

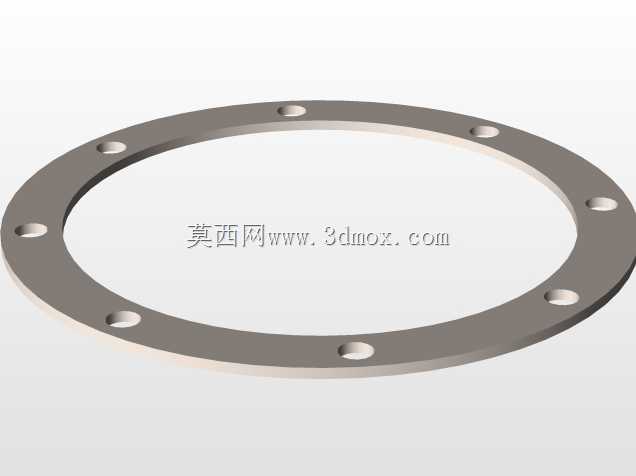

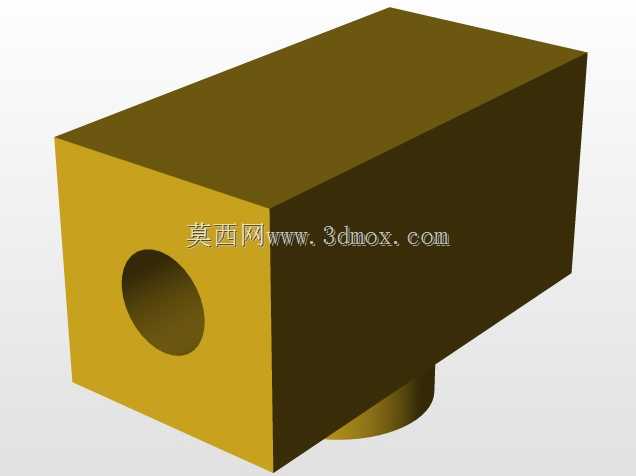

该变距叶轮螺旋桨主要应用于内河小型作业船舶、浅水区域特种航行器的推进系统中，可在复杂水流工况下通过调整叶片角度灵活改变推力方向与大小，无需额外配置转向舵机构即可实现船舶的原地回转、横向平移等特殊操控动作，适配对操纵灵活性要求较高的港作拖船、水文勘测艇等装备的推进需求，相比传统定距螺旋桨，其在低速航行状态下的操纵精度更高，可有效减少狭窄水域内的航行操控难度。整套结构以中心环形固定构件作为安装基准，所有叶片的传动连杆均围绕中心环呈圆周均匀排布，中心黄铜环作为固定定位件不随桨盘转动，通过连杆与每个叶片根部的铰接座相连，当桨盘整体绕主轴旋转时，固定的中心环会通过连杆带动每个叶片绕自身根部的转轴产生周期性的角度偏转，让叶片在旋转一周的过程中持续改变攻角，从而在不同旋转相位下产生不同方向的水流推力，通过调整中心环的相对偏心位置，即可改变所有叶片的偏转规律，实现推力大小与方向的连续调节。设计过程中充分考虑了浅水航行的防护需求，每个叶片的外端都设置了锥形导流防护头，可在航行过程中避让水中的漂浮杂物，减少杂物缠绕桨叶的概率，同时锥形结构可优化叶片端部的水流流态，降低叶端涡流带来的能量损耗。整套桨盘的安装基准面为中心的环形法兰结构，法兰上均匀分布的安装孔可直接与传动轴端的连接法兰对接，安装时需保证中心固定环与桨盘旋转轴线的同轴度误差控制在允许范围内，避免连杆传动过程中出现卡滞；叶片的径向长度根据桨盘整体直径匹配设计，旋转过程中叶片的最大外伸尺寸不超出桨盘外沿的防护范围，可减少靠泊时桨叶与岸壁、码头构件发生碰撞的风险。所有铰接传动位置都预留了润滑介质的加注通道，可在日常维护时直接加注润滑脂，降低铰接部位的磨损速率，延长整套机构的连续工作时长，连杆与铰接座的连接采用耐磨销轴配合防松结构，可承受螺旋桨高速旋转时产生的交变载荷，避免长期运行后出现连接松动导致的变距动作失效。
