自行走剪叉式高空作业升降平台结构设计

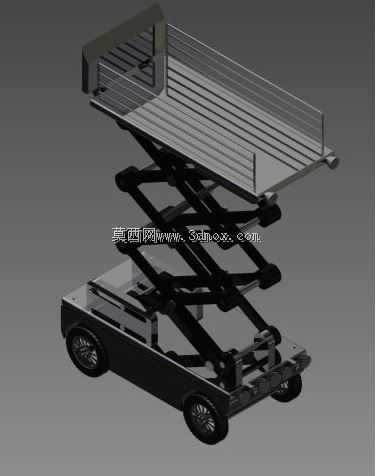

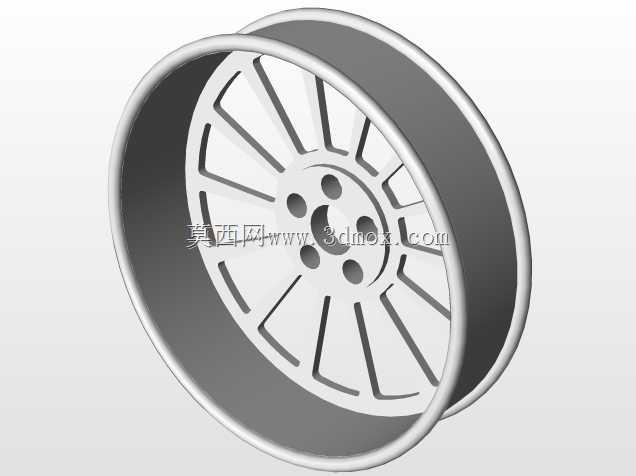

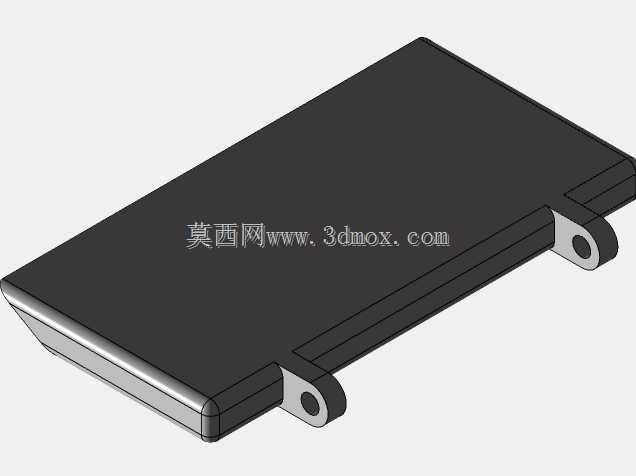

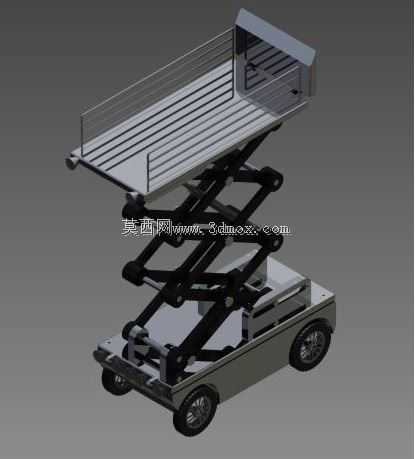

这款自行走剪叉式升降作业设备，主要面向厂区物料转运、室内外设备检修、仓储高位理货、轻型作业人员登高作业等场景设计，可在平整硬化的厂区路面、仓储地坪、车间通道内灵活移动，解决传统固定升降台无法转场、人工登高梯作业风险高、小范围高空作业调用大型登高设备成本过高的痛点。设备整体采用轮式自行走底盘布局，底盘框架采用型钢焊接成型，内部预留液压动力单元、驱动组件、储能模块的安装空间，底盘四角预留检修口与配重安装位，可根据实际作业载荷需求调整配重块配置，保障举升高位状态下的整机稳定性，底盘离地间隙控制在合理范围，既可以顺畅通过车间常见的减速带、地面接缝，也能避免过低的底盘在坡道通行时出现剐蹭。剪叉臂组采用多组交叉铰接的高强度型钢臂架拼接，每处铰接点均配置耐磨衬套与润滑注油通道，臂架展开时通过剪叉交叉点的位移实现平台平稳抬升，相比单臂举升结构，剪叉结构的侧向抗扭能力更强，举升过程中平台晃动量更小，可承载作业人员搭配轻型工具在平台上完成操作，不会出现明显的侧倾风险。顶部作业平台四周设置可拆卸式防护栏，栏板采用条状镂空设计，既可以起到安全防护作用，避免作业人员或物料从平台侧边滑落，也不会遮挡作业人员的周边视线，平台台面采用防滑花纹板材铺设，表面预留工具固定点位与物料绑扎孔位，方便作业时固定零散工具与轻型物料，平台一端设置可收放的延伸跳板，方便作业人员从地面登上平台，也可在小范围调整作业位置时作为临时延伸操作面。设计过程中重点校核了剪叉臂在最大举升高度、额定载荷下的结构强度，对臂架铰接点的受力分布做了优化，将应力集中区域的板材做了加厚处理，同时匹配了对应推力的液压驱动单元，保证举升过程匀速平稳，不会出现卡顿或突升突降的问题。整机的转弯半径做了紧凑化设计，可在狭窄的车间通道、货架巷道内完成转向调头，适配多数中小厂区的内部作业空间需求，设备的安装边界无需额外预埋固定基础，到货后加注液压油、完成动力单元调试即可投入使用，转场时可直接通过自身行走机构移动，也可通过叉车叉取底盘预留的叉车位完成短距离转运。
