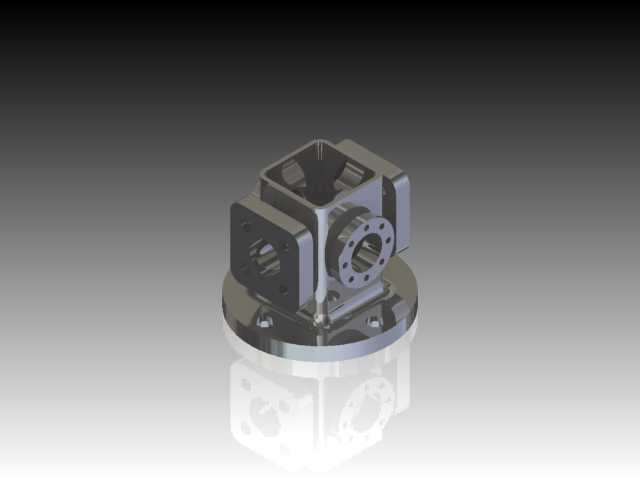

多接口法兰安装式方形腔体机械构件

　　这类多接口法兰安装的方形腔体构件，在工业流体控制、模块化动力传输单元、检测设备集成工位中有着非常广泛的适配场景，很多时候它承担的是核心功能模块的承载与介质转接作用，并非单一的结构支撑件。从实际使用场景来看，在自动化生产线的气路集成单元里，这类构件可以作为多路气路的汇流中转基座，侧面不同孔径的法兰接口分别对接不同压力等级的供气支路，底部的圆形法兰盘直接固定在设备安装基板上，顶面的方形开口则用来安装调压阀、压力传感器或者电磁换向阀组，相比传统的管路拼接结构，集成式的腔体设计能大幅减少管路接头数量，降低气路泄漏的风险点，同时压缩整个阀组单元的安装占用空间。

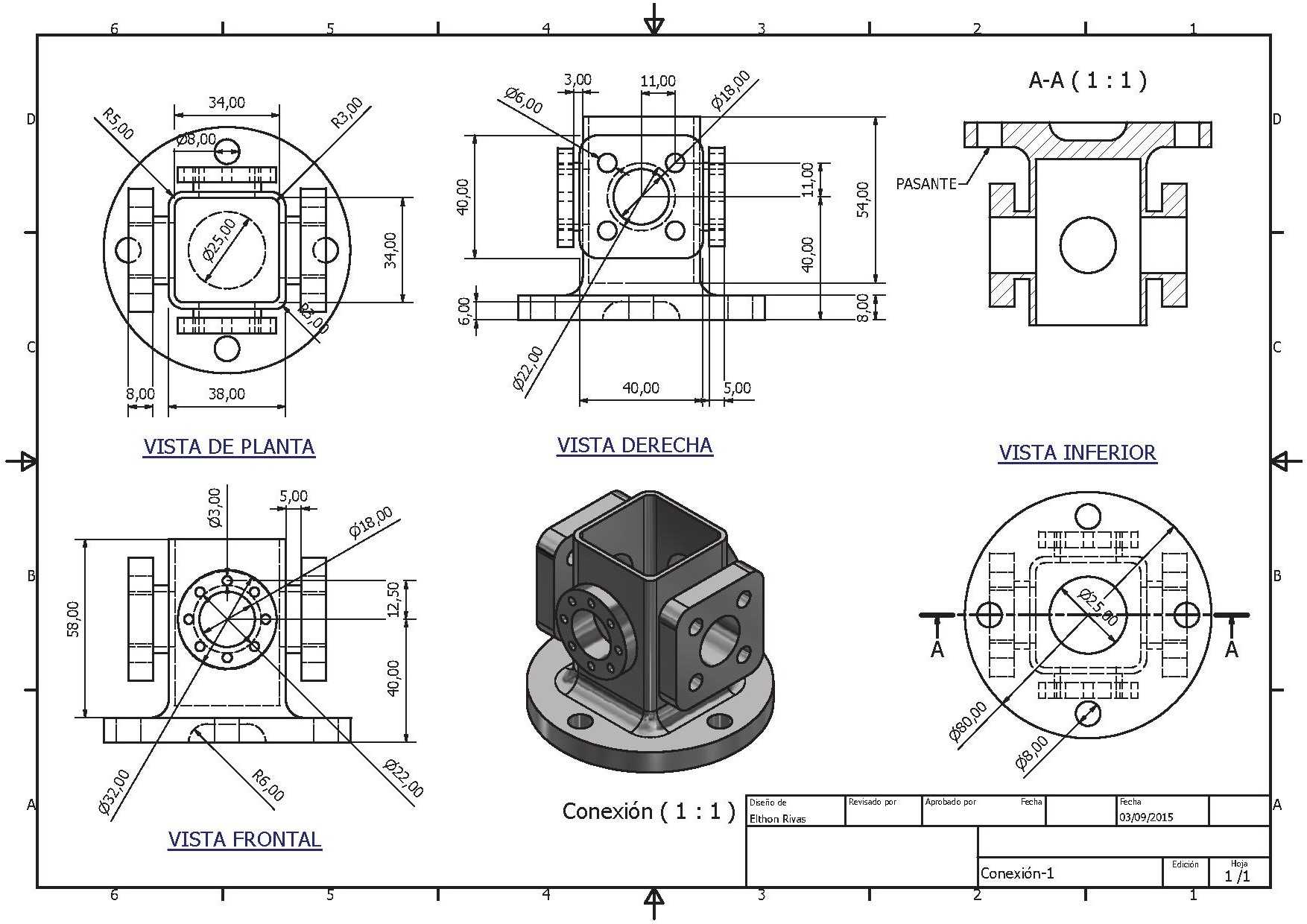

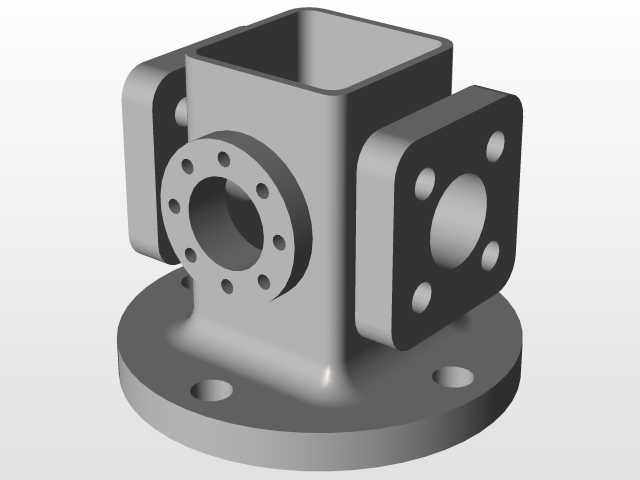

　　从设计思路上拆解这个构件，首先是安装基准的选择，底部带安装孔的圆形法兰盘是整个构件的定位基准，法兰盘上的安装孔采用均匀分布的设计，适配常规的螺栓安装规格，安装时可以通过法兰盘的止口与安装基板上的定位槽配合，保证整个构件的安装同轴度，避免后续外接管路时出现对接偏斜的问题。主体的方形腔体结构，相比圆形腔体在平面加工上更具优势，四个侧面都可以直接加工法兰安装面，不需要额外做弧面铣削，加工工序更短，平面度也更容易保证，每个侧面的法兰接口都做了凸台设计，一方面是增加接口位置的结构强度，避免管路连接时的应力直接作用在腔体薄壁上导致开裂，另一方面凸台的端面可以作为密封面，直接安装O型密封圈或者密封垫片，不需要额外加工密封槽的让位结构。

　　在功能特性上，腔体内部做了等壁厚设计，壁厚取值兼顾了结构强度与内部通流空间，针对不同压力等级的使用场景，内部的流道交汇处做了圆弧过渡处理，避免介质流经直角位置时产生湍流，降低流阻损失，同时减少介质中的杂质在转角位置的沉积。侧面的法兰接口采用了不同的孔位分布设计，对应不同通径的外接管路，其中带密集螺栓孔的大尺寸法兰接口用来对接主通路，其余几个小尺寸法兰接口分别对接控制支路、检测支路或者泄放支路，每个接口的密封面粗糙度都控制在合理范围内，保证金属硬密封或者软密封都能达到可靠的密封效果。顶面的方形开口采用了止口设计，用来安装上端盖或者功能模块，开口周边预留了螺栓安装孔，安装时可以通过止口定位上端盖，保证上端盖与腔体的同轴度，同时止口位置可以安装密封圈实现腔体的顶部密封。

　　从安装边界来看，这类构件的整体高度控制在常规工业模组的安装尺寸范围内，底部法兰盘的外径适配主流的安装基板固定孔位，侧面各个法兰接口的外伸长度经过核算，保证外接管路安装时不会和周边的其他构件产生干涉，每个接口的螺栓安装位置都预留了足够的扳手操作空间，不需要特殊工具就能完成管路的装拆作业。在实际选型适配时，需要根据实际使用的介质压力、介质类型确认腔体的材质与壁厚，针对腐蚀性介质可以更换为不锈钢材质的同结构构件，针对高压场景可以适当增加腔体壁厚与法兰连接的螺栓数量，而在低压气路场景下，采用铝合金材质的构件就能满足使用要求，同时能降低整个单元的重量。很多设计人员在做集成阀组或者中转单元设计时，会优先选用这类成熟结构的腔体构件，不需要从零开始做腔体的结构设计与工艺验证，只需要根据自身的通路需求调整接口的通径与孔位，就能快速完成功能单元的搭建，大幅缩短设备的设计与装配周期。另外这类构件的方形主体结构也方便在侧面安装传感器支架、管路固定夹等附属配件，不需要额外设计安装转接件，进一步提升了集成的便利性。在日常维护中，这类集成式腔体的泄漏点都集中在各个法兰密封面位置，排查故障时不需要拆解复杂的管路，只需要逐个检查法兰面的密封情况就能快速定位问题，维护效率比分散式管路结构高很多。
