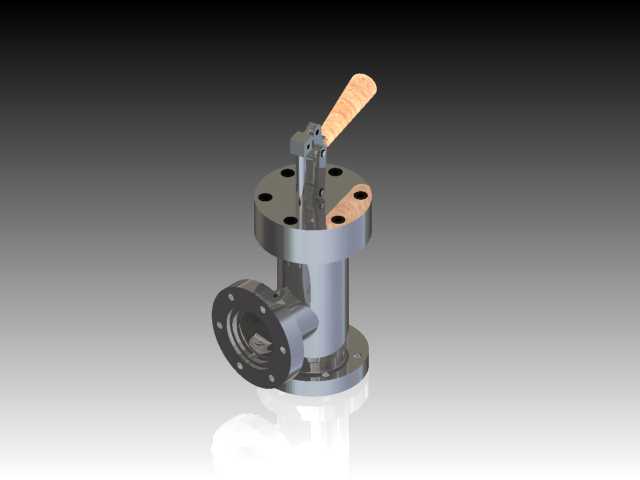

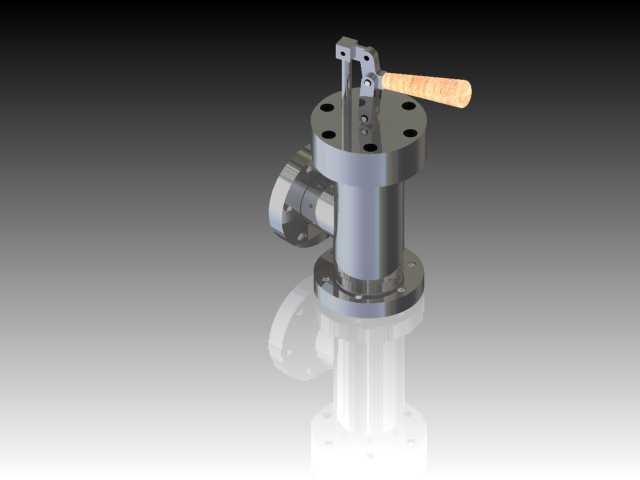

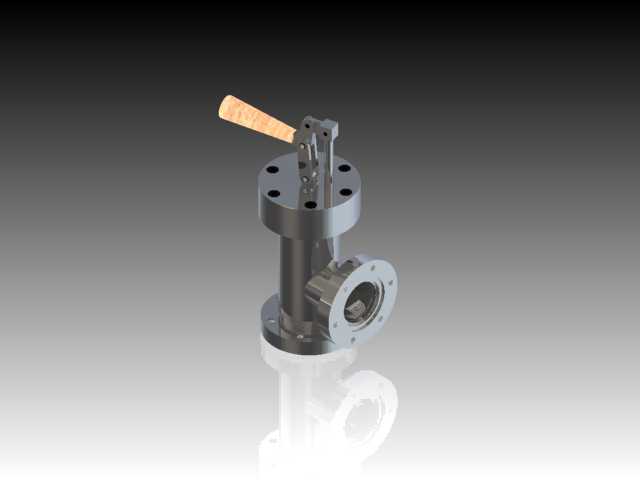

角式带木质手柄法兰连接截止阀结构

　　在化工流体输送、中小型蒸汽管网、给排水支管改造的现场工况里，角式结构的手动截止阀一直是管路系统里做介质通断、流量微调的常用部件，这款带木质操作手柄的法兰连接角式阀，在设计阶段就充分考虑了现场安装空间受限、操作频次中等、维护便捷性要求高的实际需求。从结构布局来看，阀体采用90度角向流道设计，区别于直通式截止阀的直线流道，这种角式结构可以直接完成管路的直角转向，不需要额外加装弯头配件，在空间局促的管廊拐角、设备接口旁的管路布置中，能减少两个焊口或法兰连接点，既降低了管路泄漏的潜在风险点，也能压缩整体管路的安装占用空间。阀体下部的侧置法兰与底部法兰均采用标准凸面法兰结构，法兰端面的密封水线加工精度直接决定了安装后的密封可靠性，

　　建模过程中对法兰螺栓孔的位置度、法兰端面的平面度都做了严格的参数约束，保证和同压力等级的标准管路法兰可以完全互换对接，不需要现场二次扩孔或修磨端面。操作端的木质手柄是这款阀件的设计细节亮点，区别于常见的铸铁冲压手柄，木质材料的导热系数更低，在输送高温介质的工况下，手柄表面不会快速积热，操作人员现场手动调节时不需要额外佩戴隔热手套，同时木质手柄的握持摩擦力更大，戴劳保手套操作时也不容易出现打滑脱手的情况，手柄和阀杆的连接部位采用方榫嵌合加横向销钉固定的结构，避免长期操作后手柄和阀杆之间出现旷量，导致开关行程不到位的问题。阀杆部分采用明杆结构设计，阀杆的升降行程可以直接直观反映阀门的开关状态，现场巡检人员不需要凑近观察阀位标识，

　　远距离就能判断阀门的开度情况，阀杆和阀盖之间的填料函区域预留了足够的填料装填空间，后期维护时不需要拆解整个阀体，只需要松开填料压盖就能补充或更换密封填料，大幅降低现场维护的工作量。从安装边界来看，这款角式阀的两个法兰端面分别处于垂直和水平方向，建模时已经将安装所需的螺栓操作空间预留到位，侧方法兰连接时，螺栓可以从侧面顺利穿入并完成紧固，底部法兰安装时，上方的手柄和阀杆组件不会和上方的管路或支架产生干涉，手柄的操作回转半径范围内也没有突出的结构件，保证全开全关行程中手柄可以顺畅转动，不会被周边构件卡滞。流道内部的密封面采用锥面密封结构，相比平面密封，锥面密封的接触比压更大，在低压差的工况下也能保证可靠的截断效果，

　　同时介质从侧方法兰进入、向上从顶部法兰流出的流道走向，让介质流动方向和阀瓣的启闭方向形成合理的受力角度，开启时介质压力可以辅助托举阀瓣，降低操作力矩，关闭时介质压力会压紧阀瓣密封面，提升密封性能。在实际选型应用中，这款阀件适合用在公称通径不大、操作压力在中低压区间的水、蒸汽、无强腐蚀性的油品介质管路上，比如小型反应釜的进料支管、换热设备的进出口管路、厂区公用工程的蒸汽分配站支管等场景，既可以做截断阀使用，也可以在小范围内做流量调节使用，因为角式结构的流道阻力比直通式截止阀略高，不适合用在对管路压损要求极低的大流量主干管路上。建模过程中对所有配合面的公差带都做了对应设置，阀杆和阀盖的导向段采用间隙配合，保证阀杆升降顺畅无卡滞，阀瓣和阀座密封面的同轴度做了严格约束，避免关闭时出现偏磨导致密封失效，法兰连接的螺栓孔位置严格对应标准法兰的孔距参数，保证现场安装时的互换性，手柄的握持角度按照人体工程学做了优化，开关操作时手腕的转动角度处于舒适区间，长期操作也不容易产生疲劳。
