长连杆式手摇取水手动泵结构设计

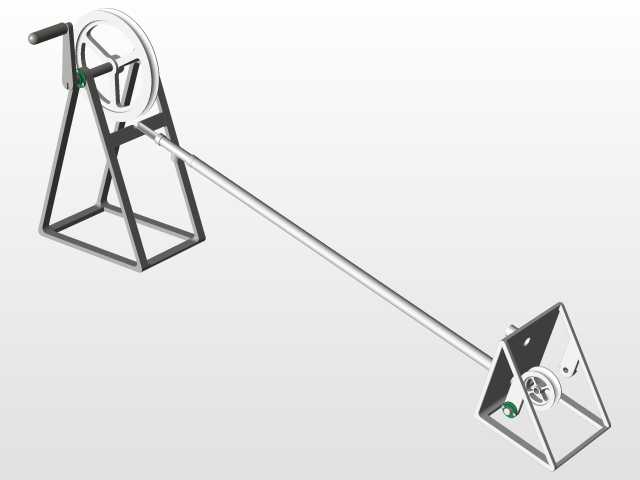

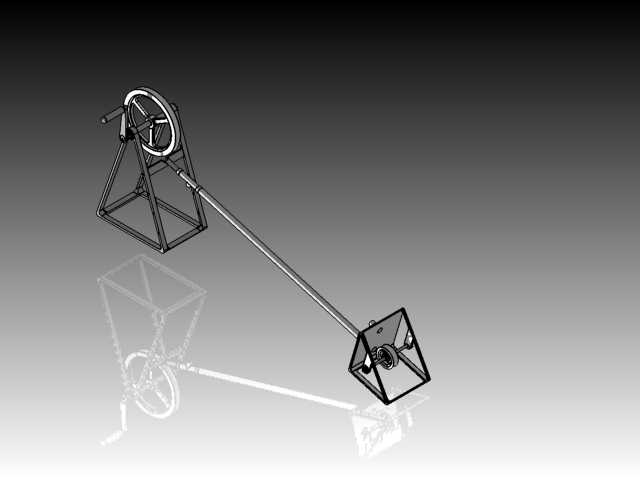

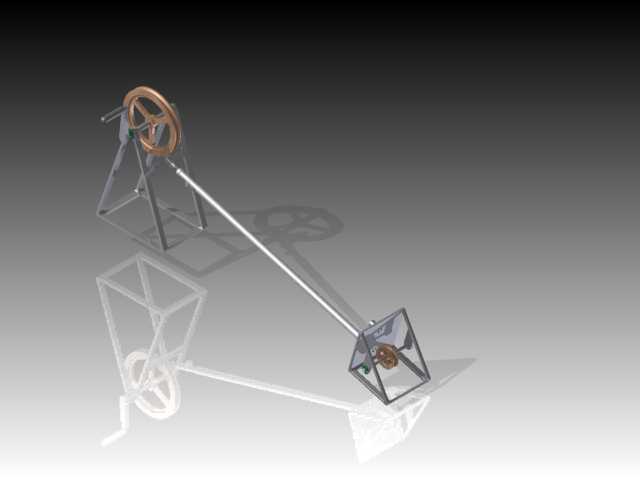

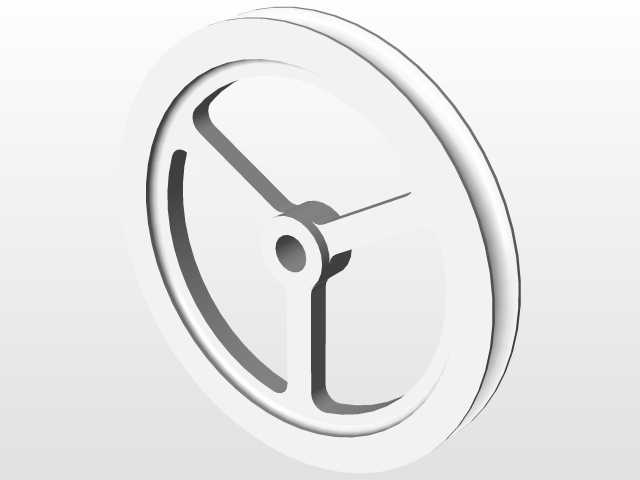

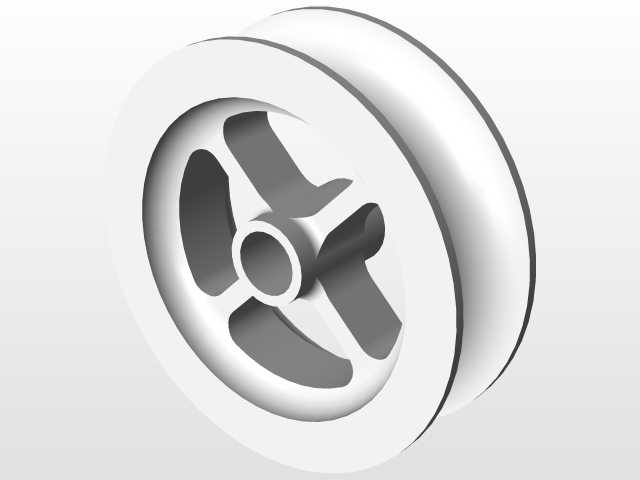

　　这款手动取水装置的设计初衷，是面向无电力供应的野外作业场景、偏远乡村零散取水点、应急救灾临时供水场景，解决无外接动力条件下的浅层取水需求，适配井深不超过八米的民用浅井、地表河流、临时集水池等水源的取水作业，不需要配套动力管线、燃油储备，仅依靠人力操作即可完成连续取水，整套装置的结构件全部采用常规金属型材加工，没有特殊定制的非标异型件，普通乡村五金作坊即可完成加工装配，后期维护仅需要定期给转动销轴加注润滑脂、更换磨损的密封件即可，运维成本极低。从结构布局来看，操作端采用大直径铸铜手轮搭配三角支撑机架，手轮的转动半径经过人体工程学核算，成年人站立操作时手臂施力角度处于舒适区间，不需要过度弯腰或者抬臂，长时间连续操作的疲劳度更低，

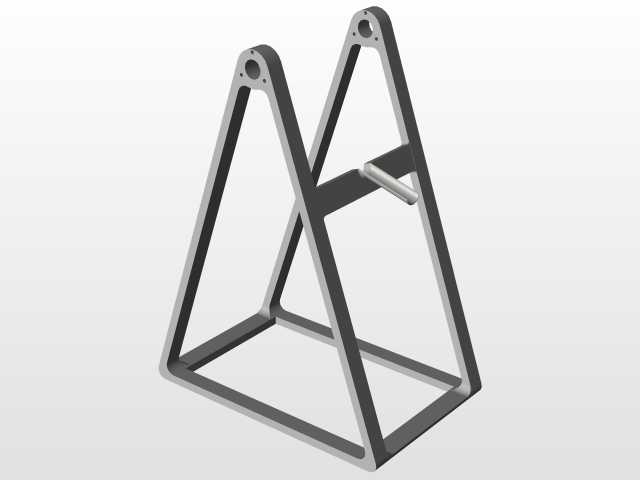

　　三角支撑机架的支脚采用等边角钢焊接，底部预留膨胀螺栓安装孔，既可以直接放置在硬质地面临时使用，也可以通过膨胀螺栓固定在水泥基座上长期使用，安装时操作端的机架中心距离水源边缘的水平距离控制在1.2米到1.8米区间，避免操作时人员过于靠近水源边缘发生滑落风险。传动部分采用空心薄壁钢管作为长连杆，连杆两端采用铰接结构分别连接手轮侧的曲柄销和泵体侧的活塞推杆，手轮转动时通过曲柄结构将圆周运动转化为连杆的往复直线运动，长连杆的长度可以根据实际安装场景的距离进行裁切调整，不需要重新开模制作定制长度的传动件，适配不同取水距离的安装场景，连杆的铰接位置都加装了耐磨铜套，减少往复运动过程中的铰接磨损，延长整套机构的无故障使用周期。

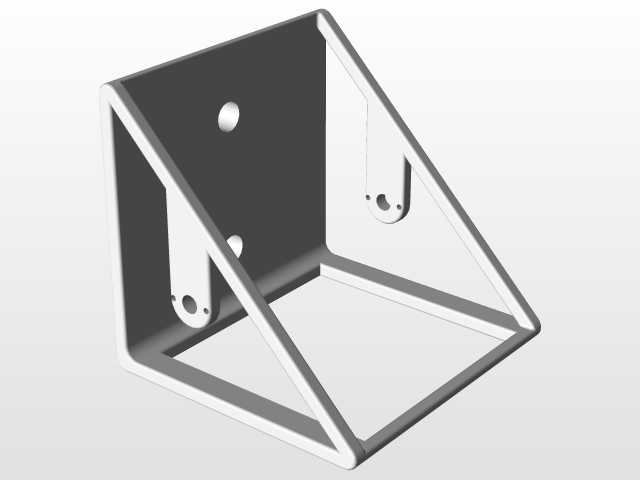

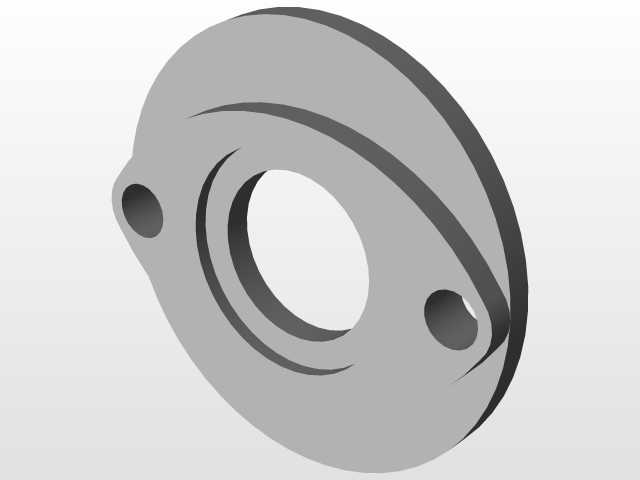

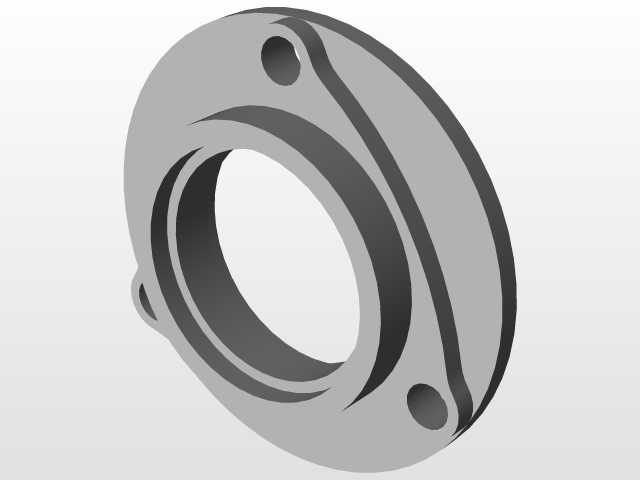

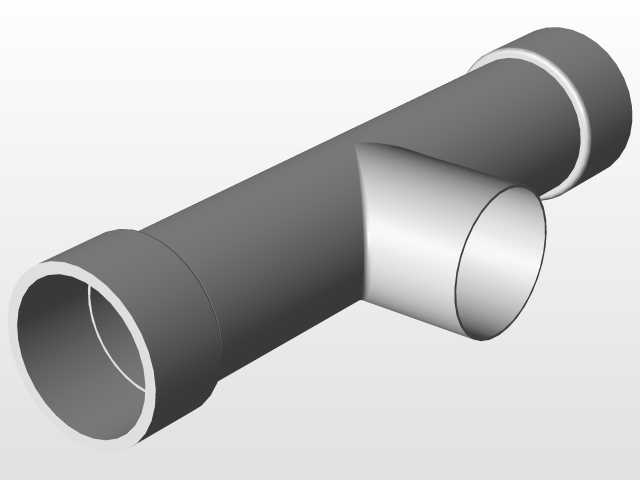

　　泵体端采用方形框架式防护结构，将活塞缸、进出水单向阀整体包裹在框架内部，避免取水过程中水中的杂物、岸边的碎石磕碰损坏泵体密封结构，泵体的进水口预留标准外螺纹接口，可以直接对接硬质吸水管或者柔性波纹吸水管，吸水口端部可以加装简易滤网，过滤水源中的大颗粒杂质，避免杂质进入活塞缸磨损密封件导致取水效率下降。整套装置的安装边界需要预留足够的操作空间，操作手轮的外侧需要预留至少0.6米的无障碍空间，方便操作人员站立转动手轮，长连杆的传动路径上不能有固定障碍物，避免连杆往复运动过程中发生磕碰，泵体端的安装高度需要高于水源常水位0.3米以上，同时低于操作端手轮的中心高度，减少传动过程中的力损耗，提升人力操作的效率。从功能特性来看，

　　这款手动泵没有复杂的液压、电控结构，所有运动都是纯机械传动，在低温、高湿、多粉尘的恶劣环境下都可以正常使用，不会出现电子元件受潮失效、液压油低温凝固之类的故障，日常存放也不需要特殊的防护条件，闲置时可以直接拆解成机架、连杆、泵体三个部分，单部件重量都不超过二十公斤，两个人即可完成短途搬运转移，非常适合应急救灾、野外勘探这类需要频繁转移作业点的场景使用。设计过程中特意简化了零件的加工精度要求，除了活塞缸内壁、铰接铜套位置需要达到IT7级加工精度保证密封和转动顺畅之外，其余的机架焊接、连杆裁切都只需要常规焊接、切割设备即可完成加工，不需要高精度的数控加工设备，进一步降低了装置的制造成本和加工门槛，适合在条件有限的区域推广使用。进出水的单向阀采用升降式锥面密封结构，密封件采用耐水橡胶材质，正常使用条件下密封寿命可以达到三年以上，更换密封件时不需要拆解整个泵体，只需要拆开泵体端盖即可完成更换，现场维护操作非常简便，不需要专业的机修人员即可完成日常的维护保养作业。
