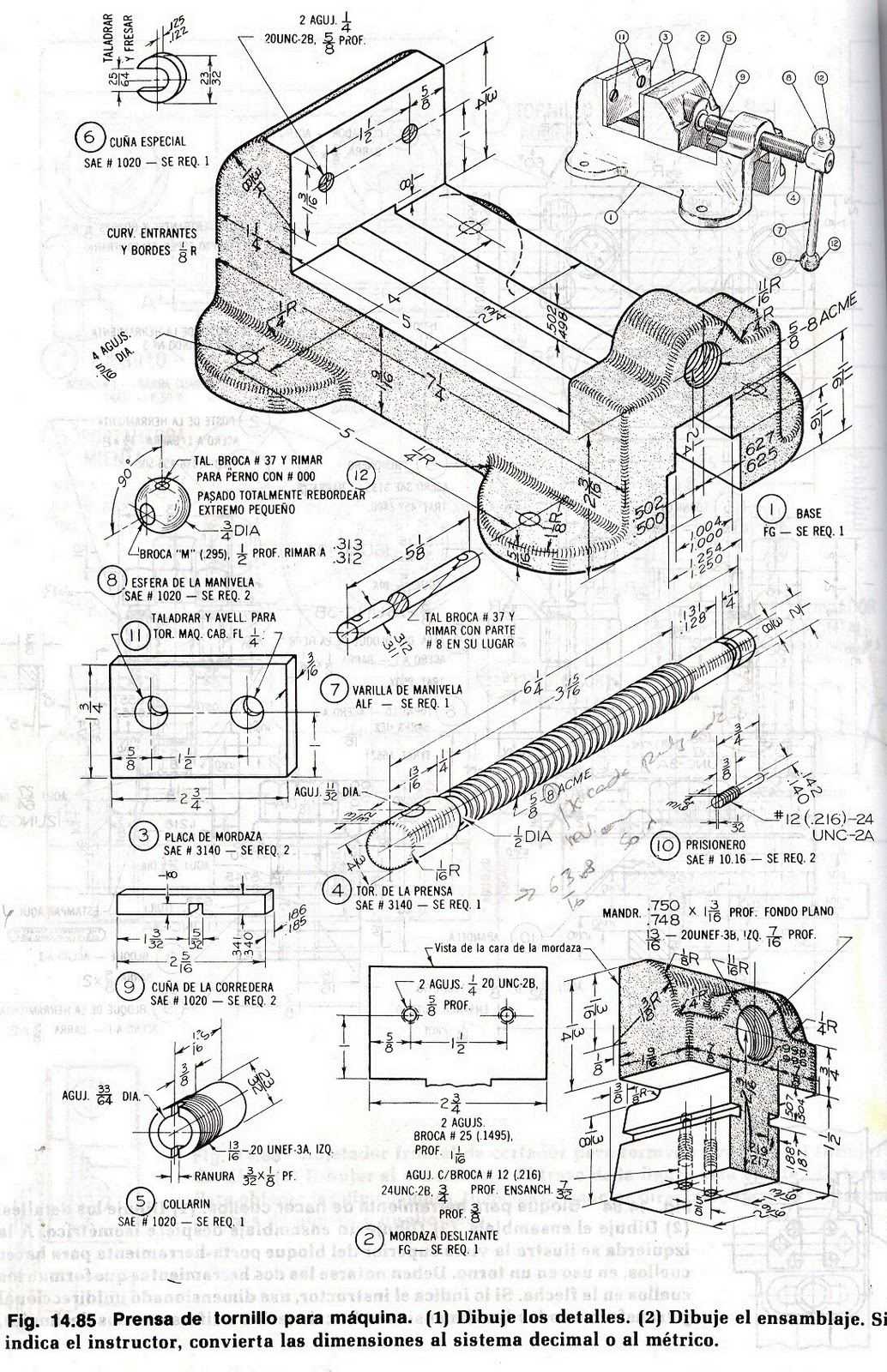

机用台虎钳夹持工装结构设计

这款机用台虎钳是机械加工、钳工装配场景中不可或缺的通用夹持工装，广泛应用于普通铣床、钻床、钳工台的工件装夹环节，能够为各类中小型金属、非金属工件提供稳定可靠的夹紧力，避免加工过程中工件出现位移、振动，保障加工精度与操作安全。在实际生产场景中，它既可以承担划线、锯削、锉削、攻丝等钳工手工作业的工件固定工作，也可以配合轻型切削设备完成小余量的铣削、钻孔、铰孔工序，是机加工车间、维修工位、实训教学场地的标配工装。

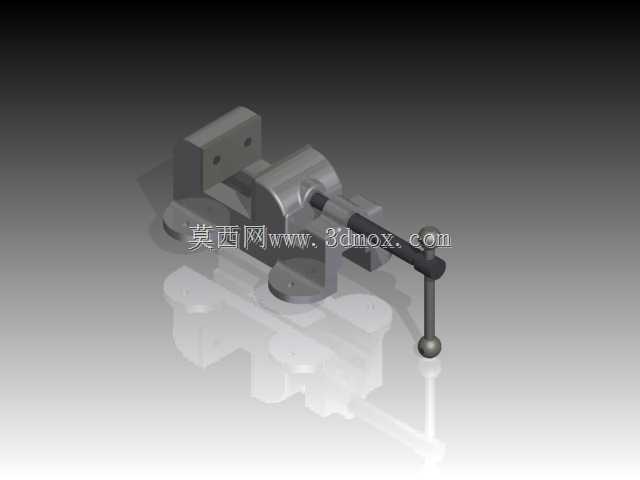

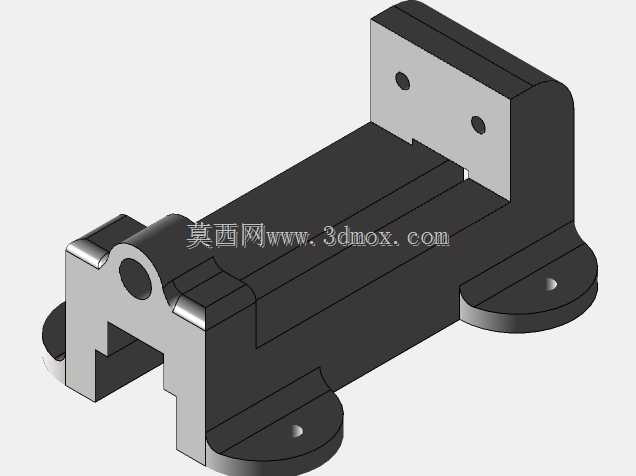

从功能特性来看，该台虎钳采用丝杠副传动的夹紧结构，通过转动摇柄带动活动钳身沿固定导轨做直线往复运动，配合钳口的防滑齿纹结构，能够在0到对应最大开口范围内实现不同尺寸工件的无级夹紧，夹紧力可通过摇柄的转动扭矩灵活调节，既可以夹持脆性薄壁工件避免夹伤变形，也能够为重型切削提供足够的夹持力。固定钳身底部设置的回转底座结构，支持钳身在水平方向360度旋转调整角度，调整到位后通过两侧的锁紧螺栓即可完成固定，能够满足不同角度的加工、装配需求，无需反复拆装工件调整位置，大幅提升作业效率。

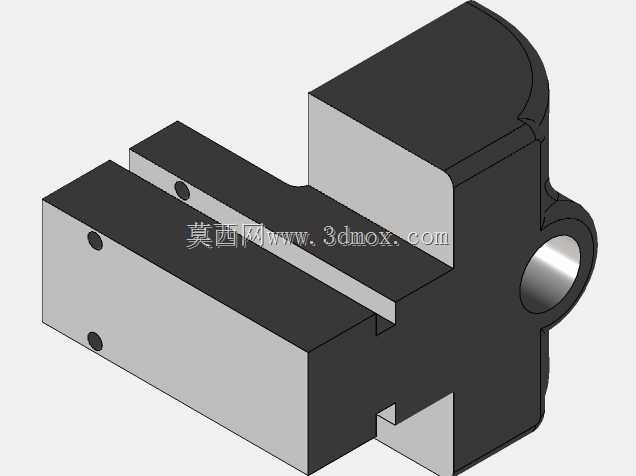

在设计思路上，这款台虎钳优先保障结构刚性与操作便利性，整体采用铸铁材质打造主体结构，具备优秀的抗震性与结构强度，能够承受切削过程中的交变载荷，长期使用不易出现形变。钳口部分采用可拆卸的 hardened 钢片设计，磨损后可单独更换，降低长期使用的维护成本；丝杠与螺母配合处预留润滑间隙，日常加注润滑脂即可保障传动顺畅，避免卡滞。活动钳身与固定底座的导轨配合面采用精密加工，配合间隙控制在合理范围，既保障滑动顺畅无卡顿，也避免间隙过大导致夹持精度下降。

从安装边界与外形尺寸来看，该台虎钳的底座预留了标准的安装螺栓孔，可直接通过T型螺栓固定在机床工作台或者钳工台面上，安装时需保证底座与工作台面贴合平整，避免悬空安装导致夹紧时底座形变。整体结构的外轮廓尺寸适配常规中小型机床的工作台安装空间，固定钳身的高度设计符合人体工程学操作高度，站立操作时无需过度弯腰或者抬臂，长时间作业不易产生疲劳；钳口的宽度、最大开口尺寸、喉深参数经过优化，既能够覆盖绝大多数常规中小型工件的夹持需求，也不会因为体积过大占用过多工作台操作空间，适配多工位作业场景的空间排布需求。
