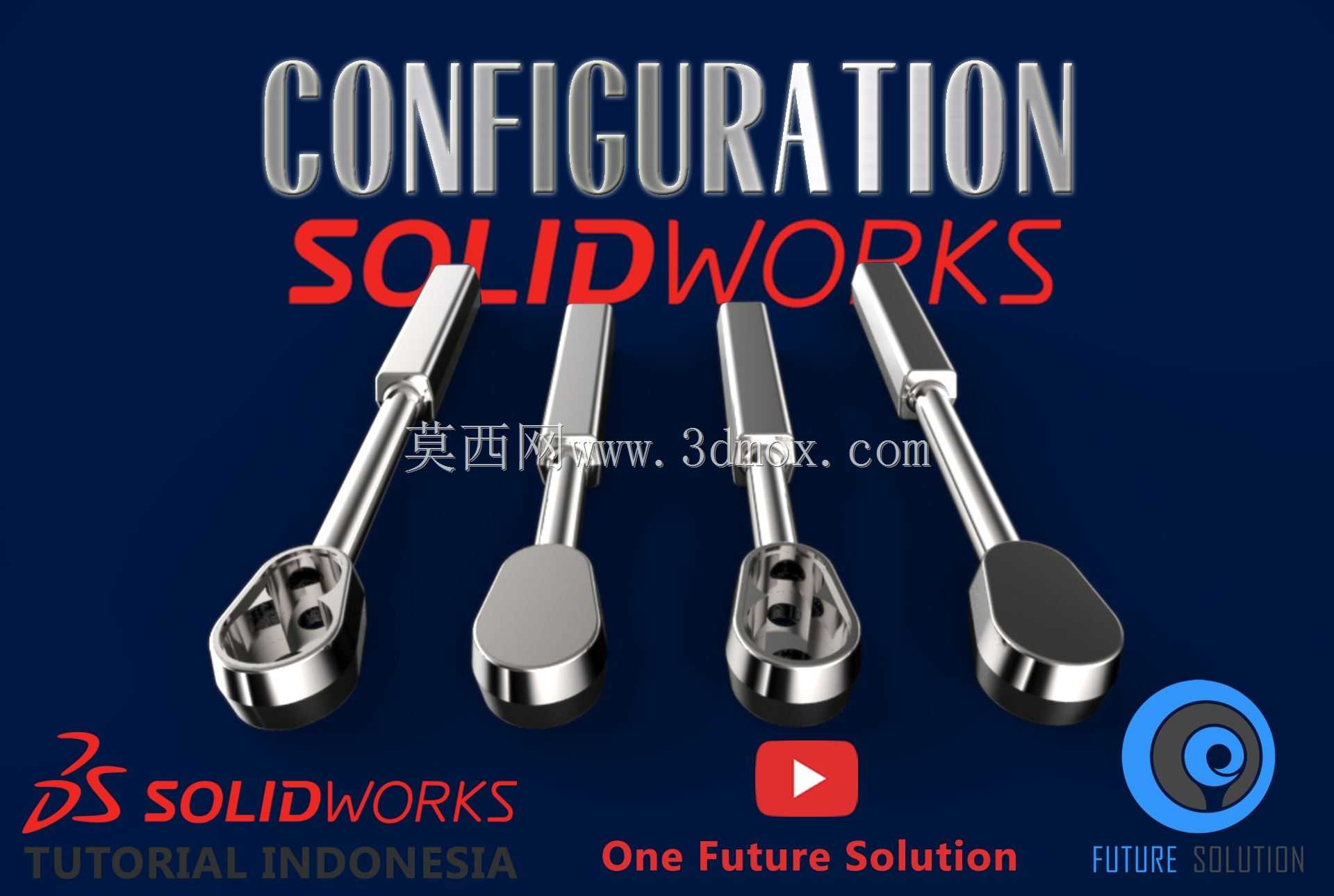

棘轮扳手多配置结构设计方案

本次设计的棘轮扳手结构，主要面向设备维保、装配生产线、五金维修等多场景的手动紧固作业需求，在日常机电设备检修、家电拆装、汽车维保、工业产线零部件装配等场景中，能够适配狭小操作空间下的紧固件拆装作业，相比传统固定开口扳手，无需反复脱离螺栓调整咬合角度，可在小摆幅范围内完成连续拧动操作，大幅提升受限空间内的作业效率。该系列棘轮扳手通过多配置化设计思路，覆盖了不同驱动头规格、不同手柄握持形态的使用需求，既有适配大扭矩紧固需求的加长椭圆手柄款，通过增大握持接触面积分散手部受力，降低长时间大扭矩操作的手部疲劳；也有适配极窄空间的短柄窄头款，缩小整体结构的回转半径，能够伸入设备缝隙、管线间隙等常规扳手无法抵达的操作位置。设计过程中围绕棘轮机构的核心传动逻辑做了优化，棘爪与棘轮齿的咬合角度经过反复校核，既保证正向拧动时的咬合可靠性，不会出现打滑脱齿的问题，也能实现反向空程的顺畅切换，拨档结构的阻尼感设置适中，单手即可快速切换松紧方向，无需双手配合调整档位。在外形尺寸与安装边界的把控上，不同配置的扳手均做了边界尺寸的统一规划，驱动端的咬合尺寸严格对应通用紧固件的标准公差范围，手柄部分的曲面弧度贴合人体手掌握持的自然形态，边缘做了圆弧过渡处理，避免操作时硌手；整体结构的金属部分采用一体化成型的结构逻辑，棘轮腔室的密封结构能够阻挡作业环境中的灰尘、铁屑进入机构内部，延长棘轮结构的使用寿命，同时不同配置的扳手可搭配通用的套筒接杆，拓展对不同规格螺栓、螺母的适配能力，无需额外购置多套配套工具即可覆盖多数常规紧固作业需求。在结构细节上，棘轮头的厚度做了减薄优化，相比常规同规格棘轮扳手厚度缩减近五分之一，进一步提升在狭窄空间的通过性，手柄尾部的挂孔设计方便工具收纳悬挂，适配车间工具墙、维修工具包的收纳需求，整体结构兼顾了操作实用性、握持舒适度与多场景适配性，能够满足不同作业人群、不同操作环境下的手动紧固作业需求。
