标准滚子式自行车传动链条三维建模

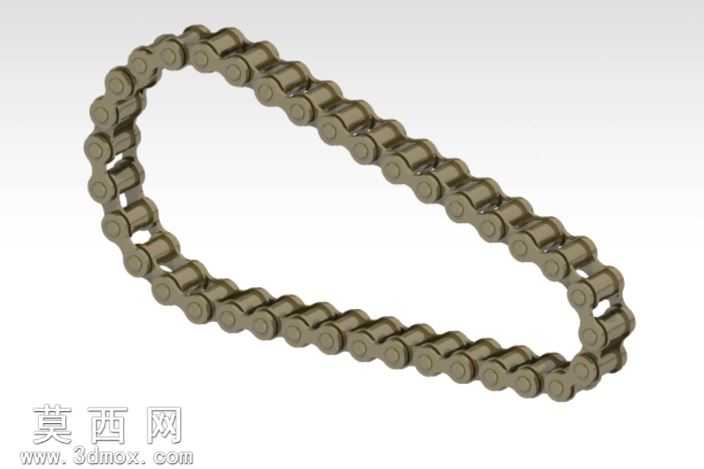

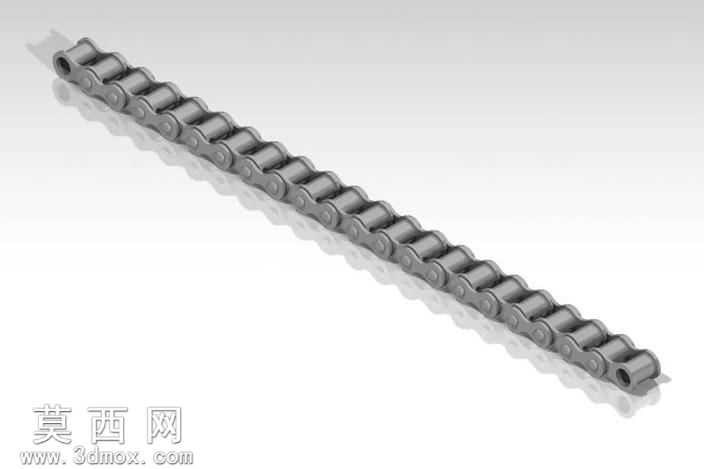

本模型为标准滚子结构自行车传动链条，建模过程严格遵循自行车链条的实际工业尺寸规范，首先通过草图绘制单节链节的内外链板轮廓，对链板两端的销轴孔、连接位进行精准尺寸约束，保证链板的圆弧过渡、厚度参数符合通用自行车链条的设计标准。随后依次构建销轴、套筒、滚子三个核心传动零件，对滚子的内外径、套筒与销轴的配合间隙进行参数化设置，确保各零件装配后可实现真实的相对转动效果。完成单节链节的所有零件建模后，通过装配约束将内外链板、销轴、套筒、滚子组装为独立链节单元，验证单节链节的铰接转动灵活性，确认无干涉问题后，通过阵列与路径配合命令，将单节链节沿闭合环形路径进行连续装配，模拟链条实际使用时的闭环形态，同时对每一处链节铰接位置添加转动自由度约束，还原链条可弯折传动的物理特性。材质设置阶段，为所有金属零件赋予哑光合金钢材质，调整材质的粗糙度、金属度参数，还原链条经过表面防锈处理后的暗金属质感，对链板边缘、滚子圆柱面添加细微的倒角与磨损质感，避免模型过于光滑失真。渲染阶段采用柔和的漫反射主光源搭配辅助补光，清晰呈现链条各零件的结构层次，突出链节之间的装配关系与铰接缝隙细节。建模过程中重点还原了链条的柔性传动结构特性，每一处链节的铰接位置都保留了真实的活动间隙，既保证整体环形形态规整，又能直观体现链条依靠链节相对转动实现与链轮啮合传动的工作原理，模型结构完整，各零件拆分清晰，可用于自行车传动系统结构演示、传动原理教学、相关产品设计参考等场景，完整呈现了标准滚子链条从单节零件到整体闭环装配的全流程建模逻辑，结构精度符合通用机械设计的规范要求。
