卧式5000升不锈钢储水罐体结构设计

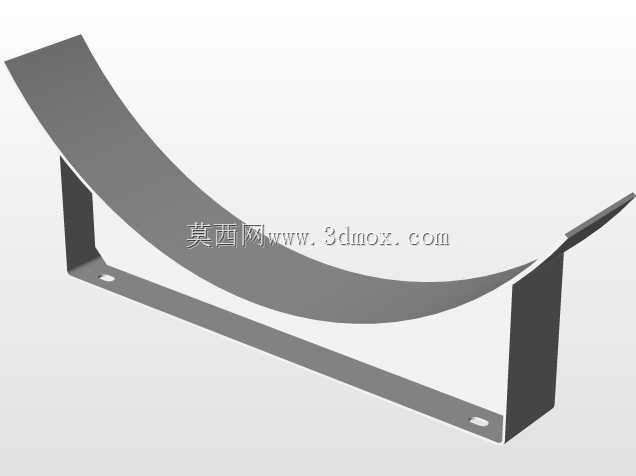

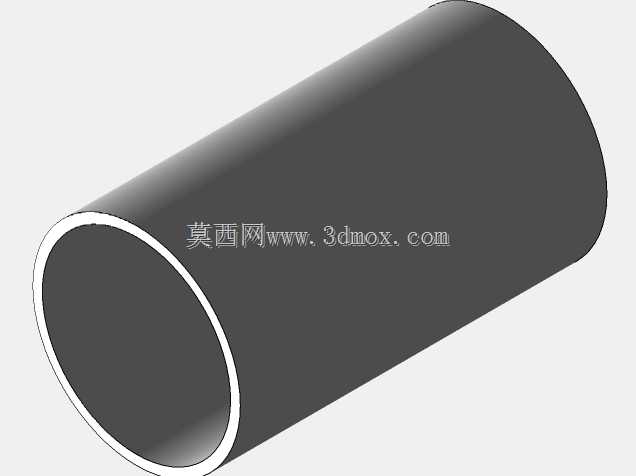

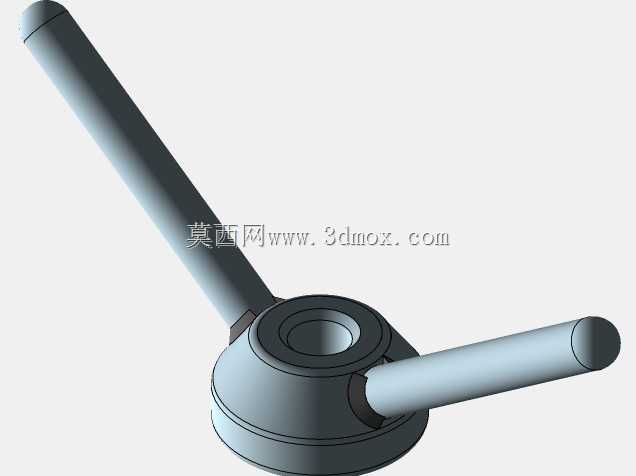

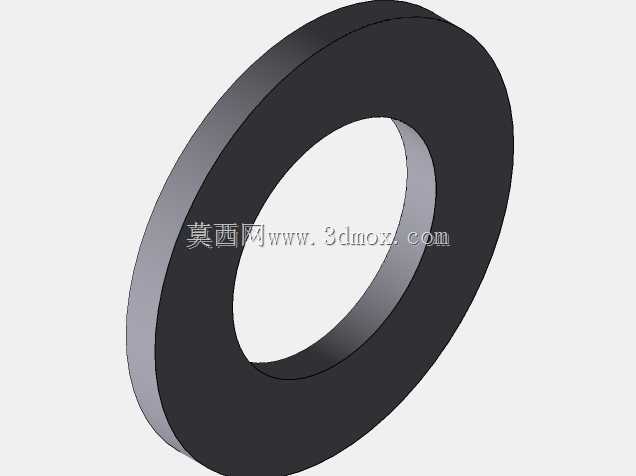

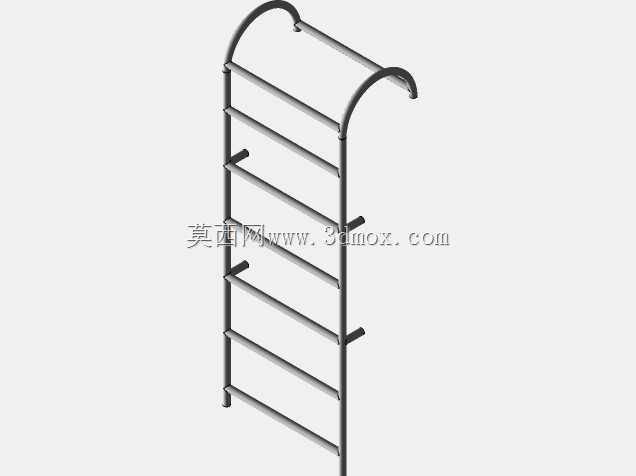

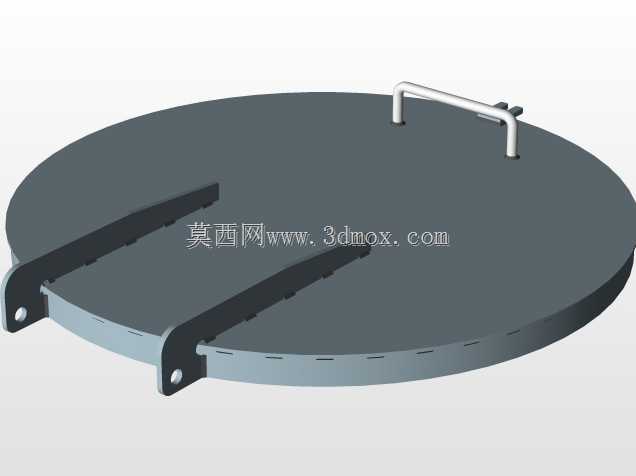

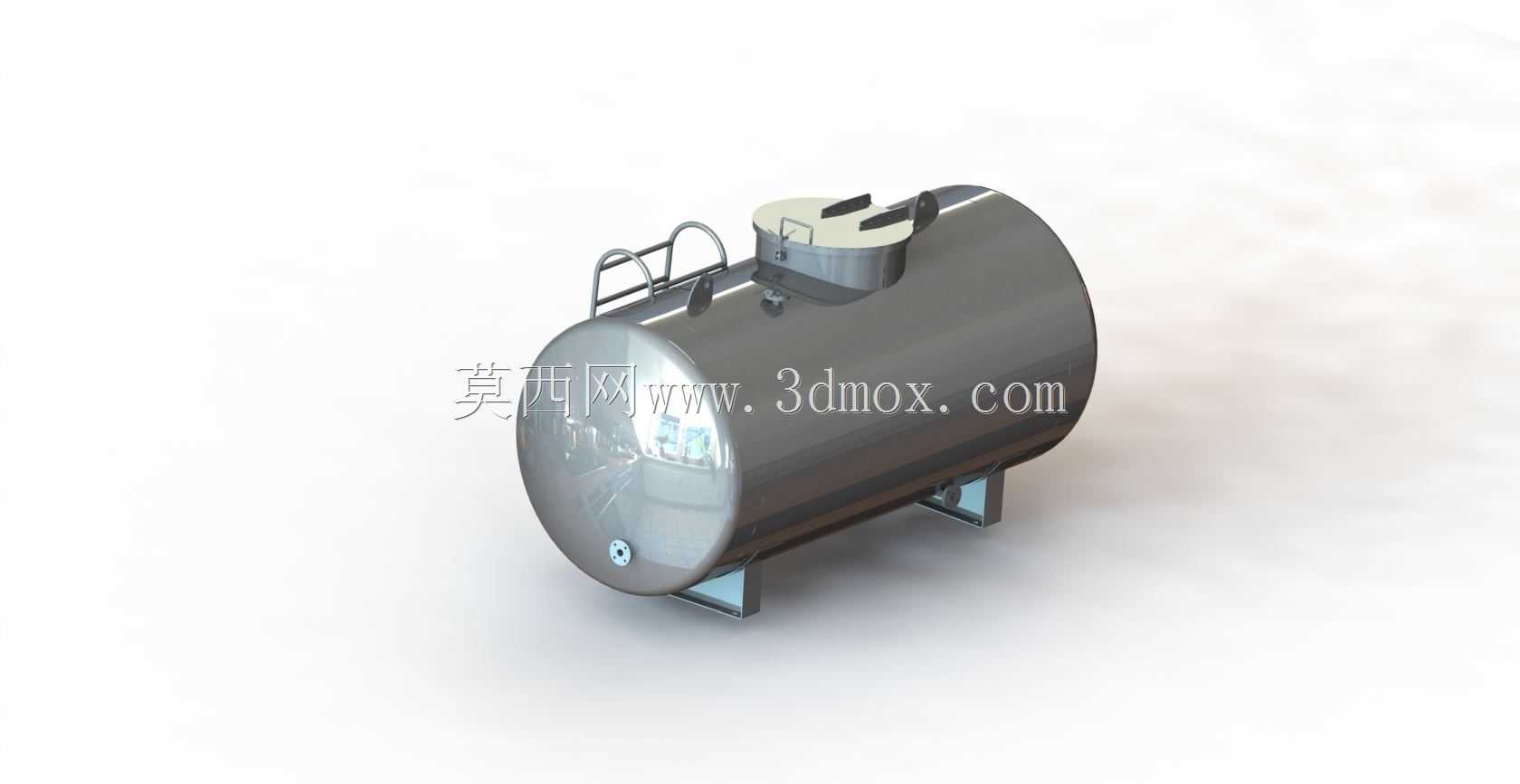

这款卧式5000升储水罐体，主要面向小型供水配套、零散生产作业储水、户外临时作业点供水、小型商用净水配套等场景使用，可作为生活饮用水中转存储、生产工艺冷却水暂存、小型灌溉系统蓄水单元来部署，也可适配轻度腐蚀性非危液态物料的短期存储需求，适配场景覆盖乡村集中供水补压、厂区零散用水点储水、户外施工营地供水、小型养殖场所蓄水等多个领域。罐体整体采用卧式圆柱结构设计，相较于立式同容积储罐，卧式结构的重心更低，放置稳定性更强，对安装地面的承重均匀性要求更低，无需搭建过高的承重基础，在户外不平整场地也能通过简单调平完成部署，同时卧式布局的取水口位置更低，日常取水、排污操作无需攀爬，运维便利性更强。罐体主体采用食品级不锈钢材质打造，内壁做镜面抛光处理，不易附着水垢与残留杂质，清洗维护难度低，不会对存储水体造成二次污染，适配饮用水存储的卫生要求；外壁做亚光拉丝处理，具备良好的抗锈蚀、耐候性能，在户外露天放置也能抵御常规日晒雨淋带来的腐蚀，延长设备整体使用寿命。罐体顶部设置带密封锁紧结构的人孔，配套防滑扶手，方便运维人员定期进入罐体内部开展清洁、检修作业，人孔盖配备密封胶条，可阻挡外界灰尘、虫鼠进入罐体内部，保障存储水质洁净；罐体顶部同时预留了液位检测、溢流、排气的接口位，可根据实际使用需求加装液位计、溢流管、呼吸阀等配套配件，适配不同场景的使用要求。罐体底部采用两个对称分布的鞍式支撑脚，支撑脚与罐体采用满焊连接，结构强度充足，可满载状态下长期承重不变形，支撑脚底部预留安装固定孔位，可通过膨胀螺栓与硬化地面连接固定，进一步提升罐体放置的抗风、抗晃动能力，避免外力碰撞导致罐体移位。罐体一端下部设置排污口，可在罐体清洁时彻底排空内部残留污水与沉积杂质，同侧中部预留标准出水接口，可直接对接供水管道、增压水泵等下游设备，无需额外做接口改装。在设计过程中，罐体的筒身壁厚经过承压校核，可满足常压储水的强度要求，两端采用冲压成型的椭圆封头，相较于平封头受力更均匀，长期使用不易出现鼓胀、变形问题，封头与筒身采用环缝满焊工艺，焊接处做打磨抛光与钝化处理，避免焊缝位置出现锈蚀渗漏问题。整体外形尺寸适配常规货运车辆的运输要求，可整体运输无需现场拆分焊接，运抵现场后完成管道对接即可投入使用，安装部署周期短，适配各类快速搭建的供水场景需求。
