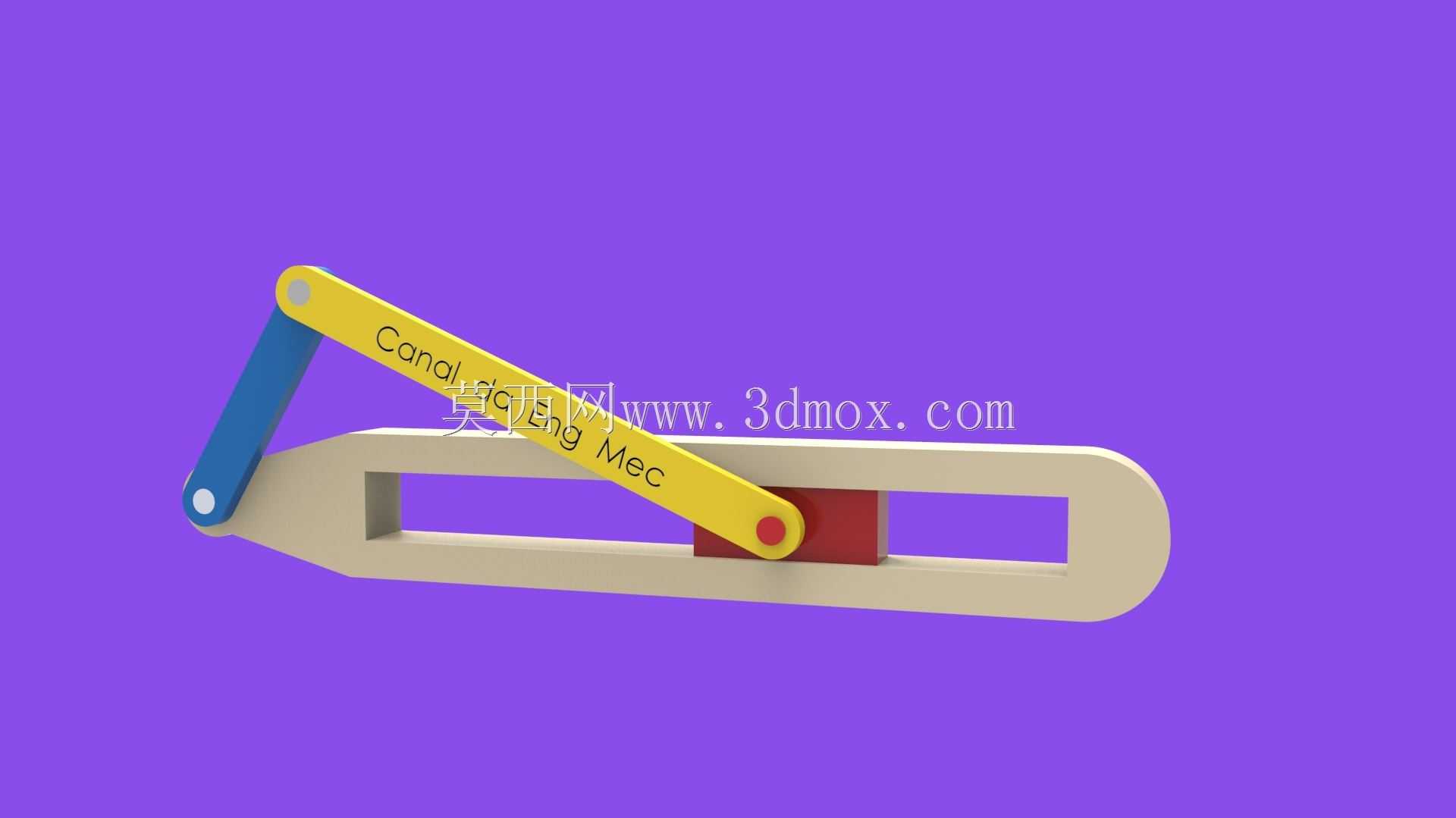

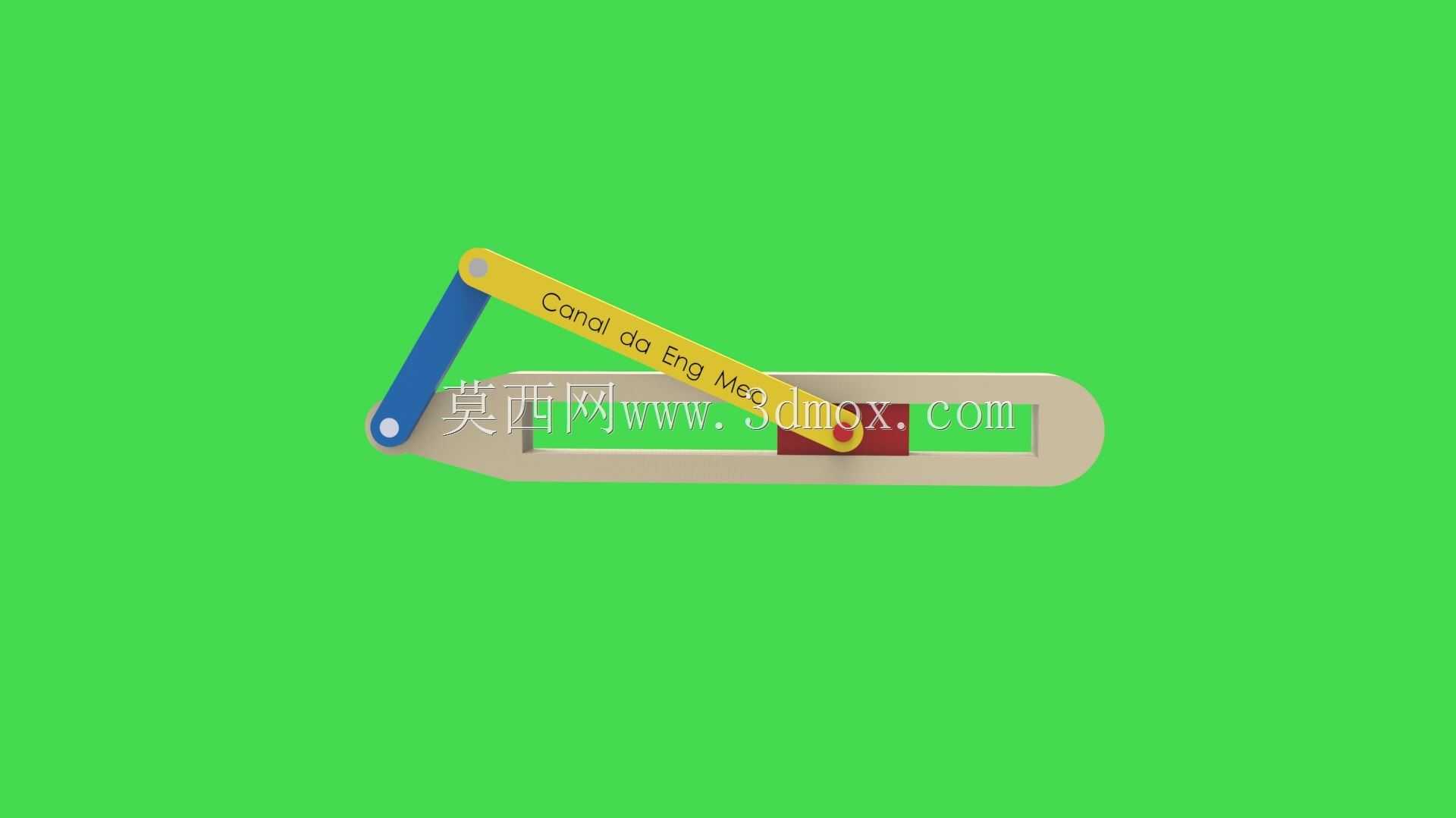

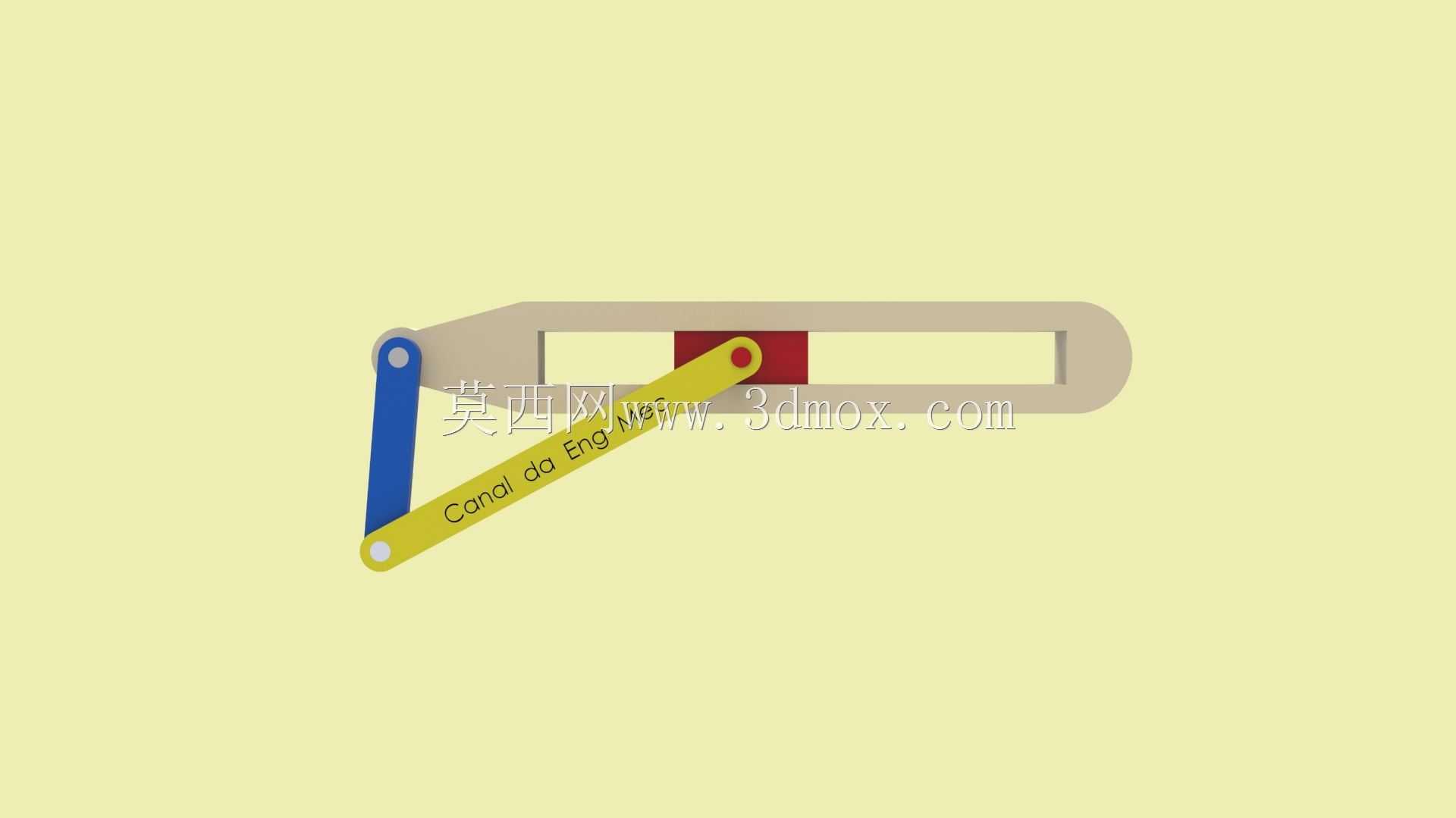

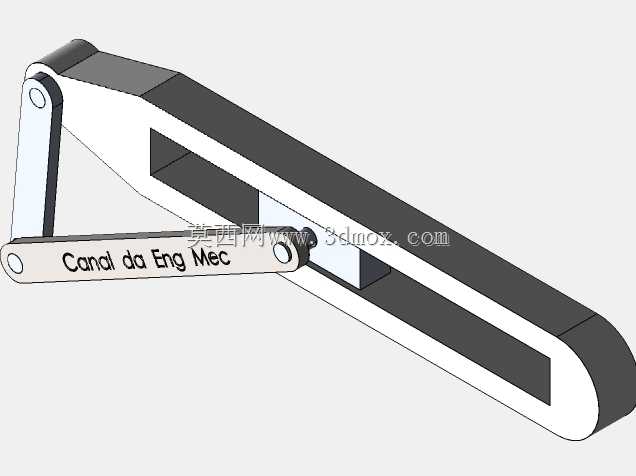

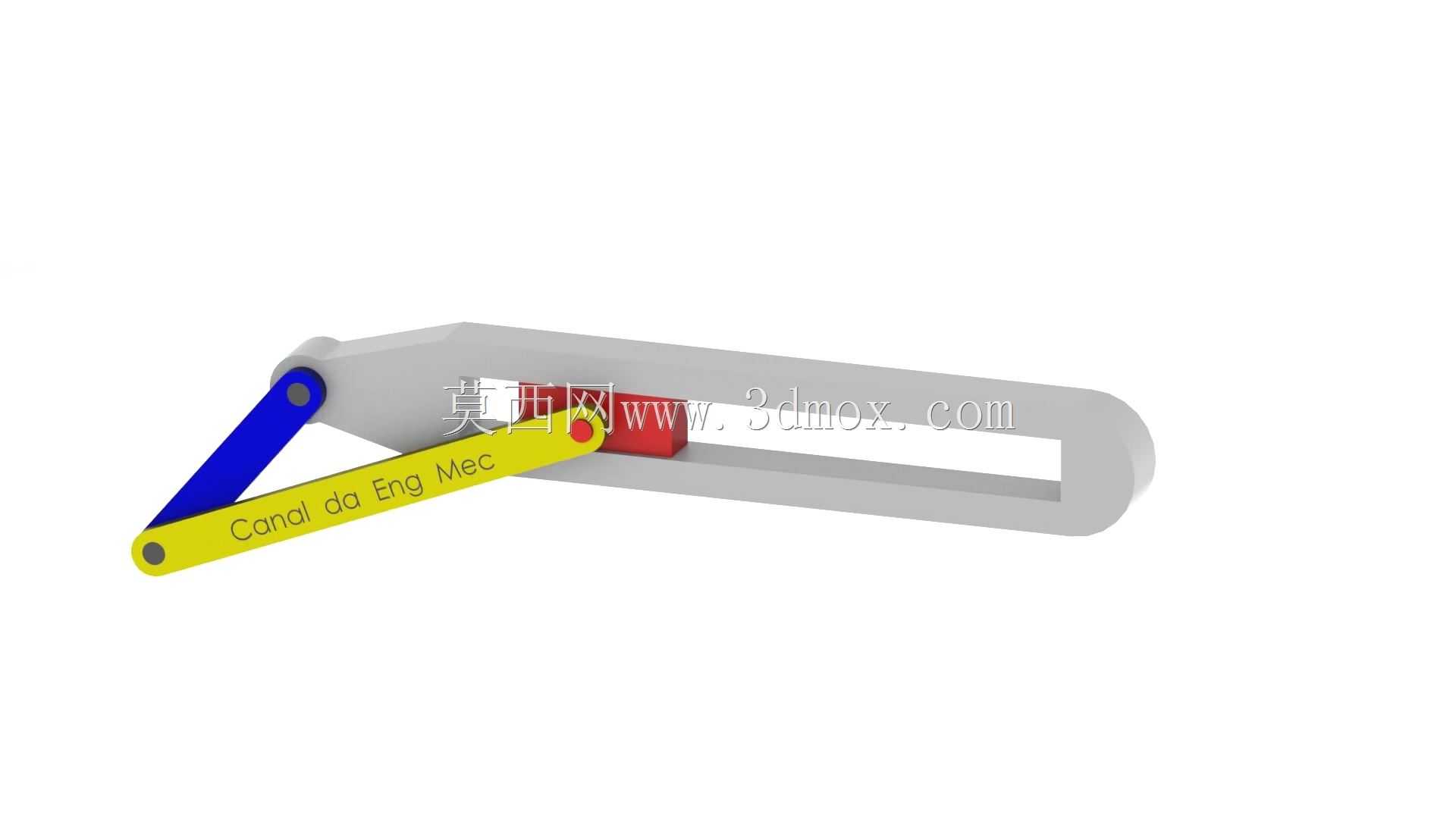

教学演示用曲柄滑块运动转化结构

曲柄滑块结构是机械传动领域应用极为广泛的经典运动转化机构，这套结构可实现旋转运动与直线往复运动的双向转换，在各类通用机械、工业生产设备、民用机具中都能见到它的衍生形态。在实际工业场景中，内燃机的活塞连杆组、冲压设备的冲头驱动结构、空气压缩机的动力端、往复式水泵的传动端、自动化生产线的直线推送工位，甚至家用缝纫机的针杆驱动结构，核心原理都源自这套经典的曲柄滑块构型。

这套结构的核心功能，是通过固定铰接点的曲柄做整周旋转，带动铰接在曲柄偏心端的连杆做平面摆动，最终驱动与连杆另一端铰接的滑块，沿预设的直线导轨槽做规律的往复直线运动；反向输入动力时，也可通过滑块的直线往复推拉，带动曲柄实现整周旋转，完成直线运动到旋转运动的转换。整套结构的运动逻辑清晰，传动过程无冗余干涉，动力传递损耗低，运动行程可通过调整曲柄的偏心半径灵活适配不同工况需求。

从设计思路来看，这套结构优先保障运动副的配合精度：曲柄与机架、曲柄与连杆、连杆与滑块的三处铰接位置均采用销轴配合，预留合理的转动间隙避免卡滞，同时控制间隙量减少运动过程中的回程误差；滑块与导轨槽的配合采用间隙适配，既保证滑块可沿槽体顺畅滑动无卡顿，又限制滑块的侧向摆动量，避免运动过程中出现偏磨、异响问题。结构的机架部分采用一体化开槽设计，导轨槽的平直度直接决定滑块的运动精度，槽宽尺寸与滑块宽度保持小间隙配合，槽体长度覆盖滑块的全行程范围，两端预留足够的安全余量，避免滑块运动到行程端点时出现脱槽、碰撞问题。

从安装边界来看，整套结构的安装基准为机架的底面，安装时需保证机架固定面的水平度，确保导轨槽的走向与预期直线运动方向完全平行；曲柄的旋转中心需与安装面保持垂直，避免曲柄转动时出现平面外的摆动，造成连杆受力偏载、加剧铰接点磨损。结构的整体外形紧凑，横向尺寸覆盖曲柄旋转直径与滑块全行程的叠加范围，纵向尺寸以曲柄旋转的最大外轮廓为边界，安装时需在曲柄整周旋转范围内预留足够的安全空间，避免周边构件与运动中的曲柄、连杆发生干涉；滑块的直线运动端预留标准的连接接口，可直接对接执行末端的工装、推头、活塞等功能部件，无需额外做结构转接即可快速集成到各类设备的传动系统中。

这套结构的运动特性平稳，当曲柄做匀速旋转时，滑块的运动速度呈现规律的正弦变化特性，在行程端点位置速度为零，可平稳实现换向，无刚性冲击，适配多数中低速传动场景的需求；通过调整连杆长度与曲柄偏心距的比值，还可优化滑块的运动速度曲线，降低换向时的惯性冲击，适配更高转速的传动工况。
