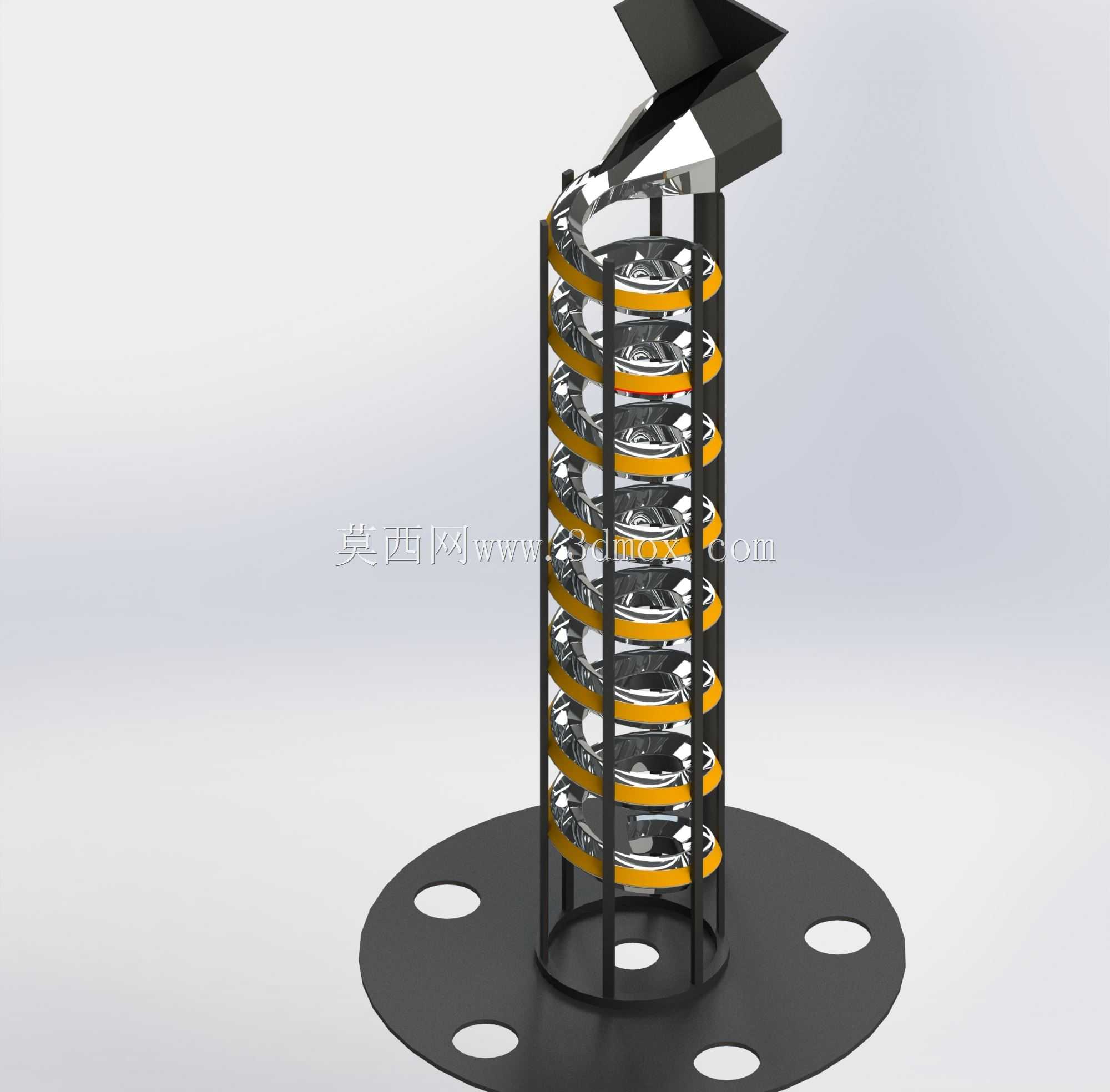

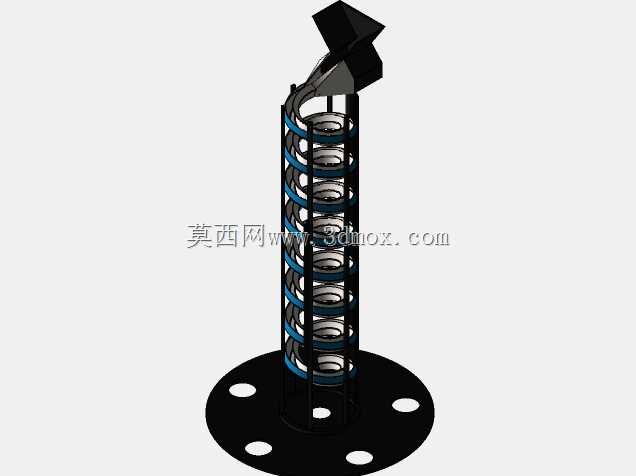

立式螺旋给料输送料斗结构设计

该螺旋料斗主要应用于轻工包装、食品加工、小五金零配件分拣、精密电子元器件组装等生产场景的自动化上料工序，可对接振动盘、直线送料轨、包装机进料口、装配工位转盘等下游设备，解决小尺寸规则工件、颗粒状物料的有序定向输送需求，替代传统人工上料模式，大幅降低生产线上的重复人工投入，避免人工摆放物料带来的定位偏差、效率波动问题，适配连续化、节拍化的流水线生产节奏。设备核心功能是依靠螺旋导程的导向作用，将底部料仓内堆积的杂乱物料顺着螺旋轨道逐步抬升，在抬升过程中通过轨道的限位结构筛选出姿态符合要求的物料，姿态不符的物料会在抬升过程中自动落回底部料仓重新参与输送，最终从顶部出料口定向、定量、定节拍输出至下一工序，可根据物料的外形特征调整螺旋轨道的间隙、导程角度，适配不同尺寸的圆柱状、片状、块状规则物料。设计过程中优先考虑物料输送的顺畅性，整体采用立式同轴布局，底部为带安装孔的圆形法兰底座，法兰盘上预留的四个均布安装孔可直接与生产线机架台面通过螺栓锁紧固定，安装时需保证整体轴线与水平面垂直，避免因倾斜导致物料在螺旋轨道上卡顿、滑落；中部螺旋轨道采用等导程螺旋曲面设计，轨道外侧设置竖向防护栏，防止抬升过程中物料从轨道侧方掉落，轨道表面做光滑过渡处理，无尖锐棱角与凸起，避免刮伤物料表面或卡滞物料；顶部设置定向出料导槽，导槽角度与螺旋轨道末端切线方向保持一致，保证物料输出时姿态统一，可直接对接下游设备的进料接口。整体结构的外轮廓尺寸适配常规小型自动化生产线的安装空间，底座法兰直径大于螺旋主体外径，保证设备运行时的稳定性，无需额外加装配重结构；螺旋主体的高度可根据实际生产线的进料高度需求调整导程圈数，在保证储料量的同时控制整体高度，避免设备过高导致物料抬升行程过长影响送料效率；底部料仓区域预留足够的储料空间，可满足单班次生产中1-2小时的物料缓存需求，减少人工补料的频次，同时底部料仓与螺旋轨道衔接处做圆弧过渡，避免物料在角落堆积形成送料死角。
