木工夹持用木虎钳结构设计

这款木虎钳是面向木工加工作业场景设计的专用夹持工装，主要应用于家庭木工坊、小型家具加工车间、手工木艺创作工作室等场景，能够在木料锯切、刨削、打磨、榫卯加工、雕刻等多道木工工序中，为待加工木料提供稳定可靠的夹持固定，避免加工过程中木料移位、晃动导致的加工精度偏差，同时解放作业人员的双手，让操作人员可以集中精力完成切削、修型等操作，大幅提升木工作业的操作安全性与加工效率。

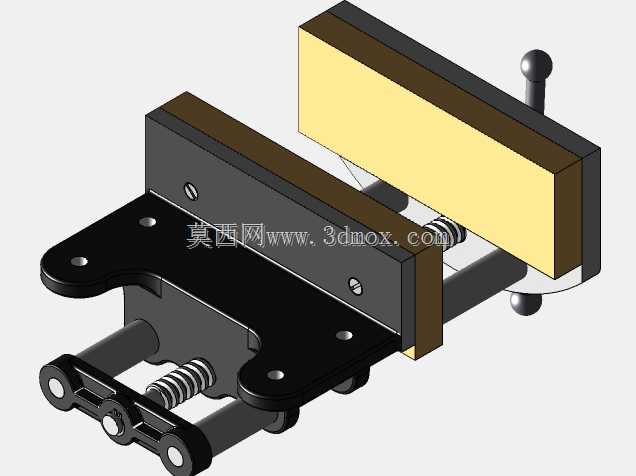

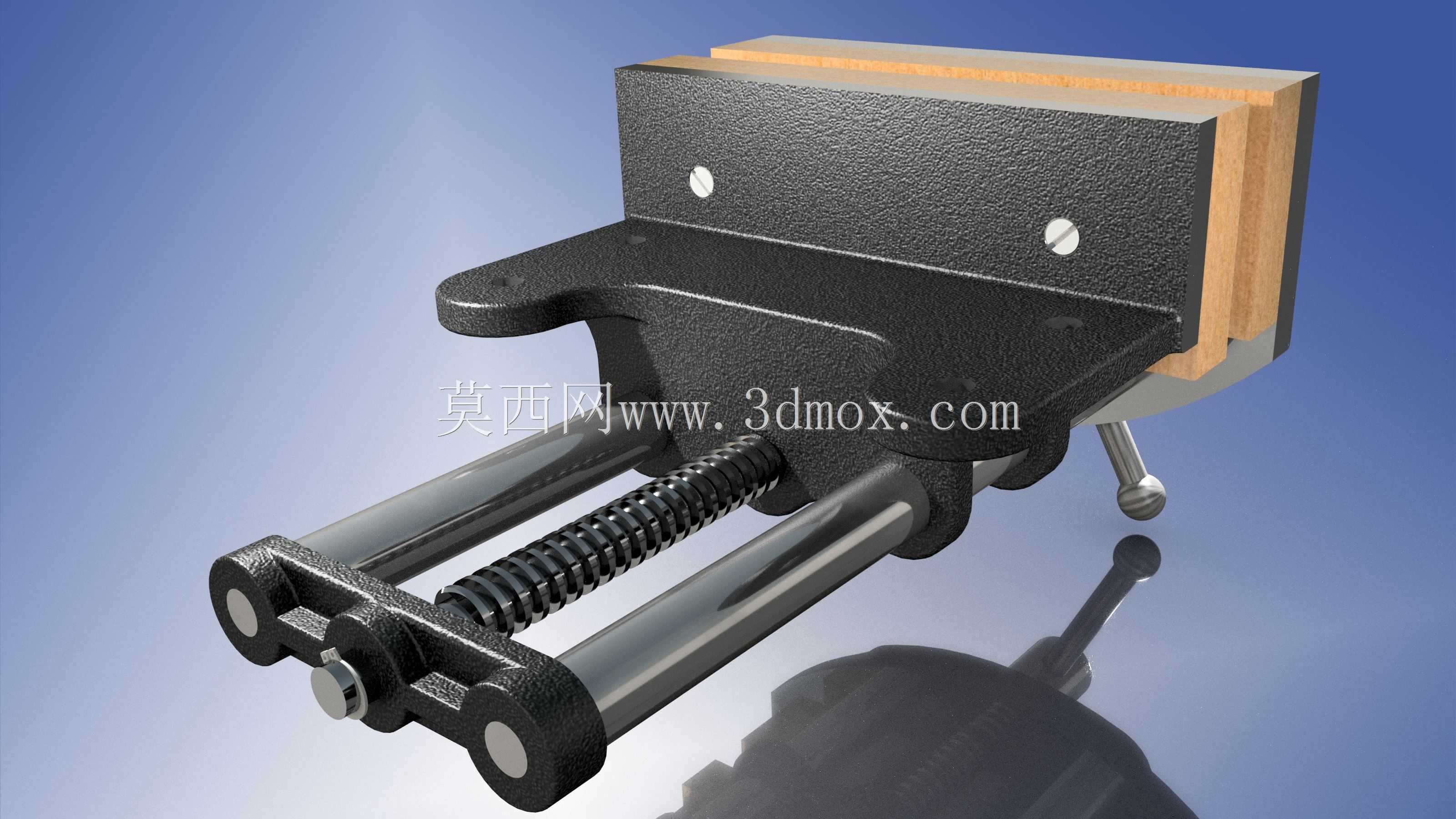

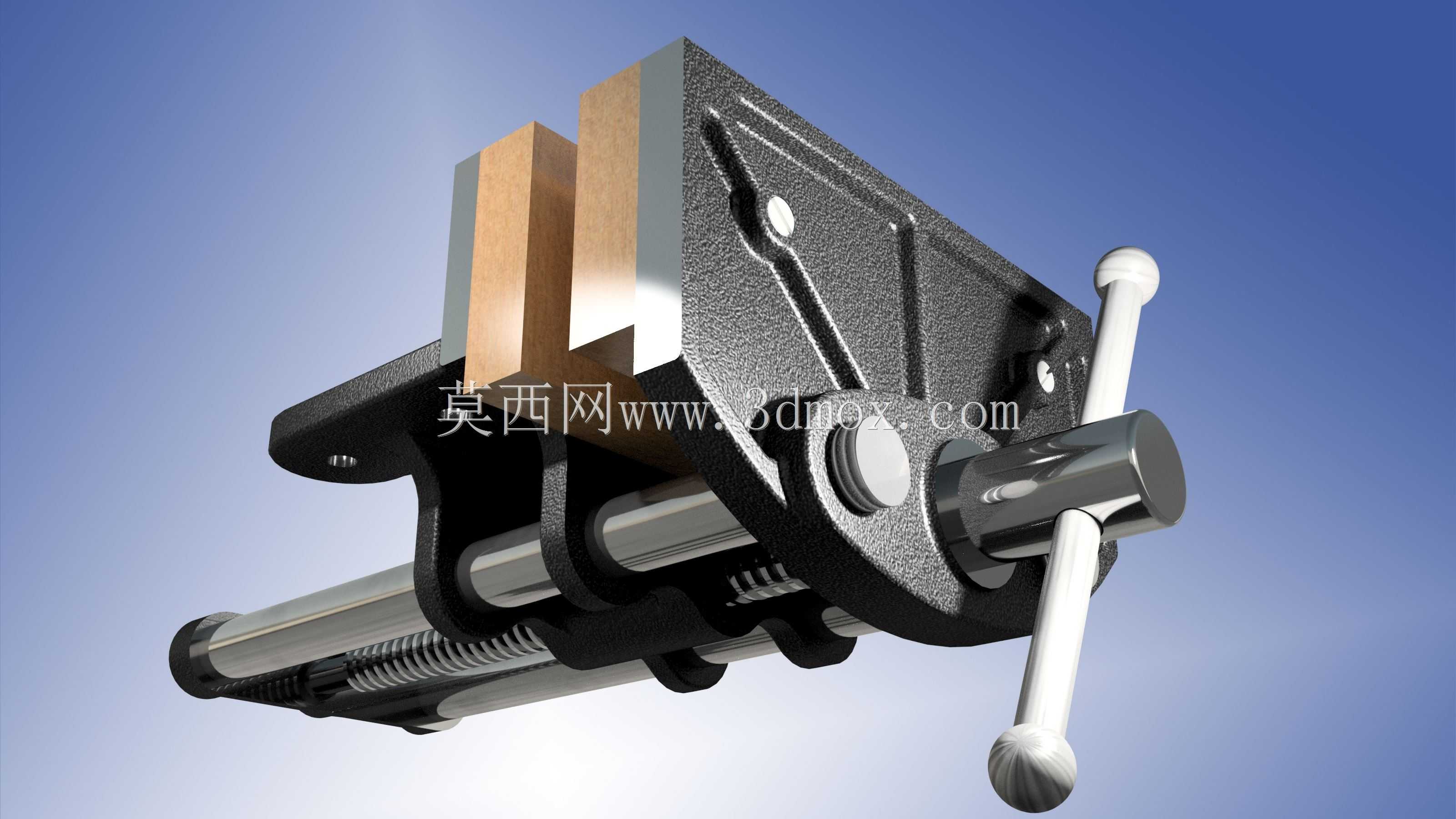

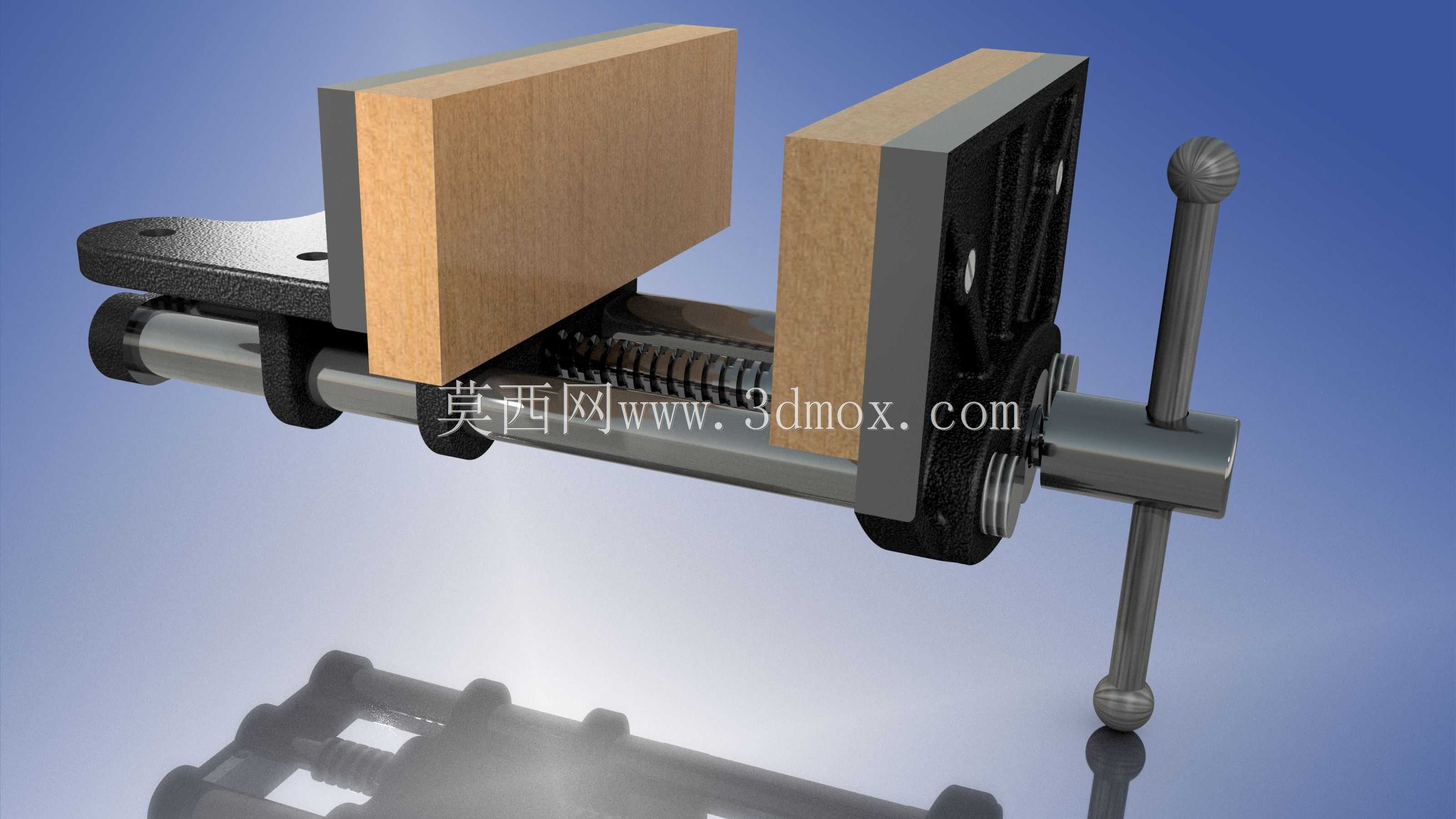

在功能特性设计上，这款木虎钳采用了经典的丝杠进给夹紧结构，通过端部的球头手柄转动即可带动活动钳身沿导向光杆平稳滑移，实现钳口开度的连续调节，能够适配不同宽度规格的木料夹持需求；钳口部位专门配置了木质护垫块，相比全金属钳口的虎钳，能够在夹紧木料的过程中避免金属钳口直接挤压木料表面留下压痕、夹伤木料，尤其适合夹持表面已经完成初步打磨、需要保留完整饰面的软木、硬木工件，不会破坏木料的外观完整性。固定钳身一侧预留了带安装孔的固定底座，可以通过螺栓将整个虎钳稳固安装在木工工作台的侧边或者台面上，安装后整体结构刚性充足，夹紧状态下能够承受较大的刨削、敲击作用力，不会出现松动偏移的情况。

从设计思路来看，这款木虎钳在结构设计上充分兼顾了夹持稳定性与木料防护需求，导向部分采用双光杆平行导向结构，相比单杆导向的虎钳，活动钳身滑移过程中不会出现偏转、卡滞，钳口闭合时能够保持两个夹持面完全平行，夹紧力可以均匀分布在木料的夹持面上，避免局部压力过大导致木料变形；丝杠传动副采用梯形螺纹设计，具备良好的自锁性能，当夹紧木料后即使承受加工过程中的振动载荷，钳口也不会自行松脱，能够持续保持稳定的夹持力。整体外形结构紧凑，安装边界预留的固定孔位符合常规木工工作台的安装尺寸标准，不需要对现有工作台进行额外改造即可完成安装固定，钳身的金属部件做了发黑防锈处理，能够适应木工车间多木屑、多粉尘的作业环境，长期使用也不易出现锈蚀、卡滞的问题，日常维护仅需要定期在导向杆和丝杠部位涂抹少量润滑脂即可保持操作顺畅。
