手摇式精密机用台钳夹持工装结构

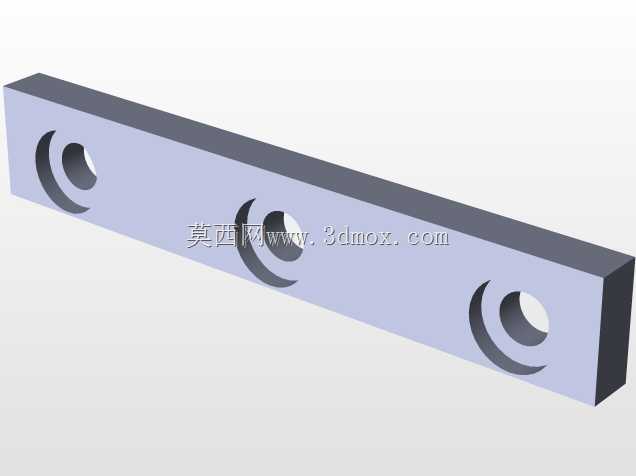

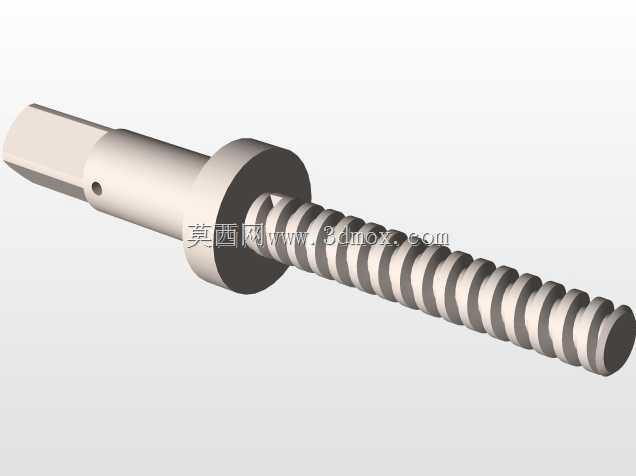

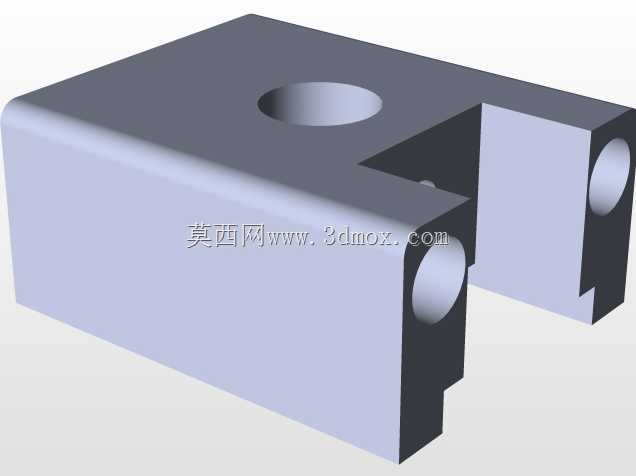

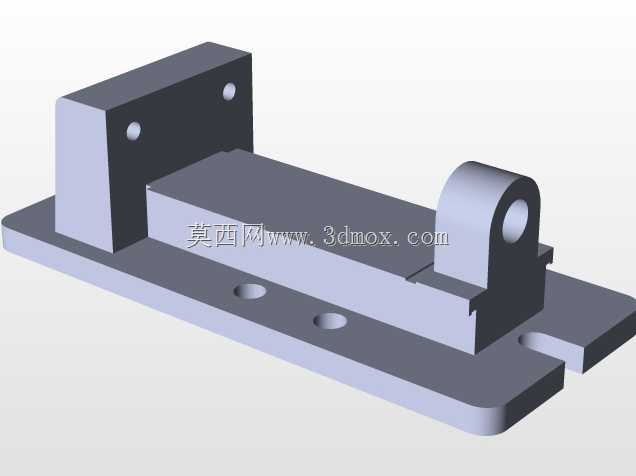

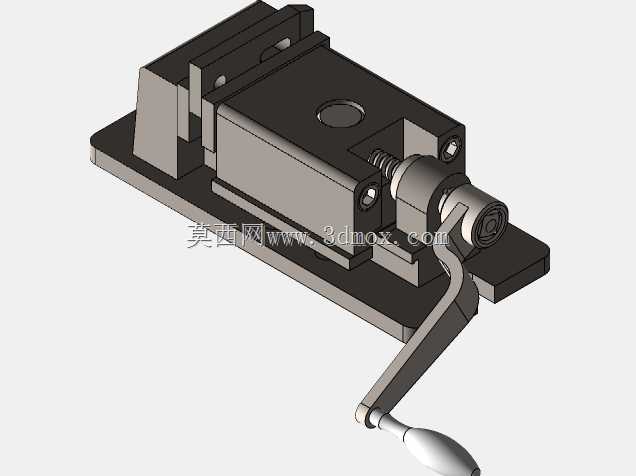

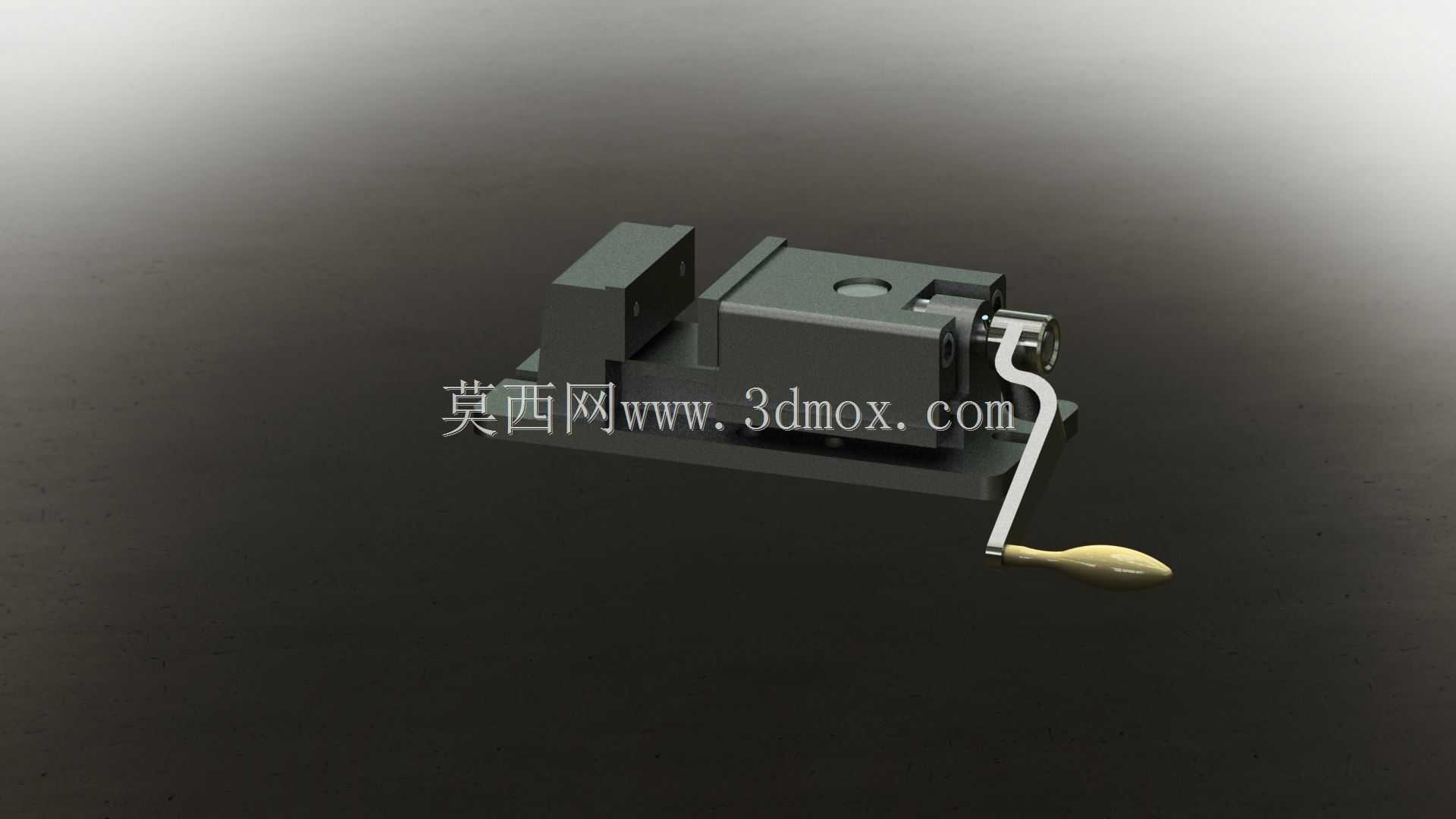

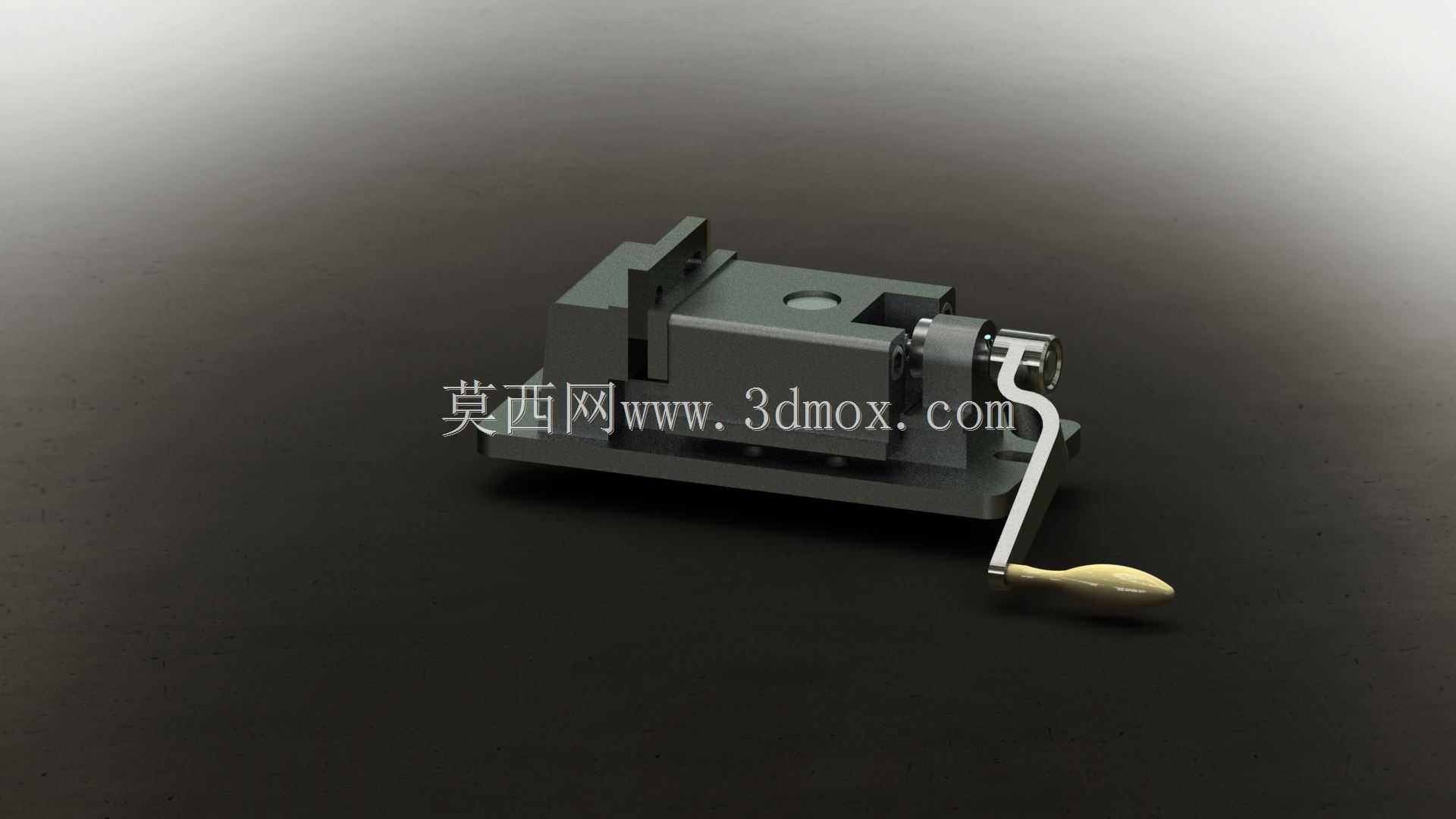

这款手摇式台钳是机械加工、钳工装配、试样检测环节中应用极为广泛的工件夹持工装，主要承担各类中小型金属、非金属工件的装夹固定职能，为后续的铣削、锉削、钻孔、攻丝、尺寸检测、部件装配等工序提供稳定的装夹基准，避免加工过程中工件出现位移、振动，保障加工精度与操作安全。在实际生产场景中，它既可以单独安装在钳工工作台台面作为手工操作工位的固定夹具，也可通过配套的压块、定位键安装在铣床、钻床、磨床等小型机加工设备的工作台上，作为机床配套夹具使用，覆盖机加工车间、模具维修工位、职业技能实训场地、产品打样实验室等多类场景的装夹需求。从功能特性来看，该台钳采用手摇丝杠进给结构，通过摇柄带动梯形丝杠转动，驱动活动钳身沿固定导轨做直线往复运动，配合固定钳身的夹持面实现对工件的夹紧与松开，梯形丝杠具备良好的自锁性能，夹紧后不会因加工过程中的切削振动出现松脱问题，夹持力稳定可靠；钳身整体采用高刚性铸铁材质打造，夹持面设计有防滑齿纹，可增大与工件接触面的摩擦力，针对表面精度要求较高的工件，也可在钳口加装软质护垫，避免夹伤工件表面。在设计思路上，这款台钳优先保障装夹刚性与操作便捷性，整体结构采用对称式布局，固定钳身与底座一体化设计，降低装配累积误差，活动钳身与导轨采用燕尾槽配合结构，配合间隙可通过侧边的调节镶条进行调整，长期使用出现磨损后可通过调整间隙恢复夹持精度，避免晃动影响装夹效果；摇柄末端设计有可转动的握柄，操作时握持舒适，转动丝杠时更加省力，无需额外辅助工具即可完成工件的快速装夹与拆卸。从安装边界与尺寸适配来看，该台钳底座预留有标准的安装螺栓孔位，可适配多数常规钳工台、小型机床工作台的安装孔距，安装时无需额外改造台面即可完成固定；钳身开口行程可覆盖常规中小型工件的装夹尺寸需求，钳口高度设计兼顾了不同厚度工件的装夹适配性，既可以夹持较薄的板类零件，也可对高度适中的块类、轴类零件进行稳定夹持，整体外形紧凑，不会占用过多工作台操作空间，同时预留了足够的操作空间，方便操作人员在装夹完成后开展各类加工、装配作业。
