迷你立式单缸蒸汽动力装置结构设计

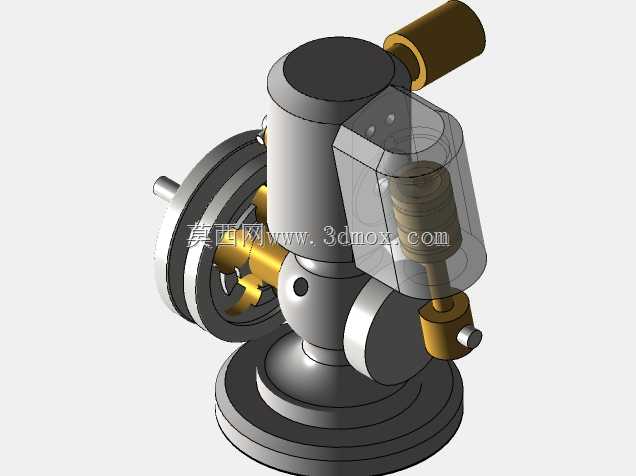

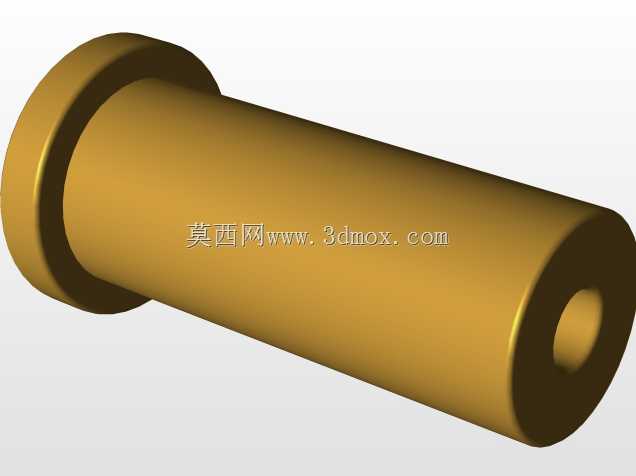

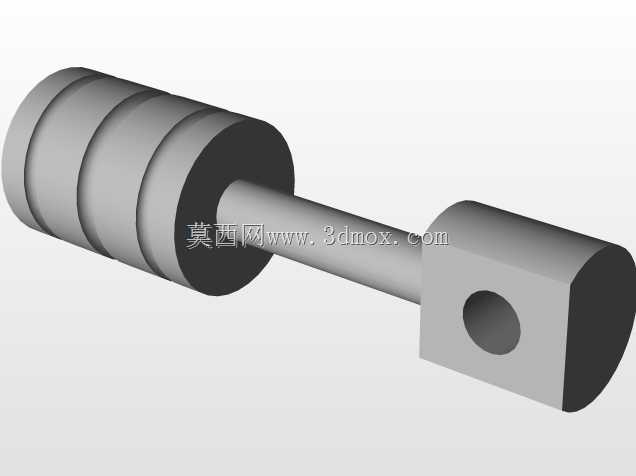

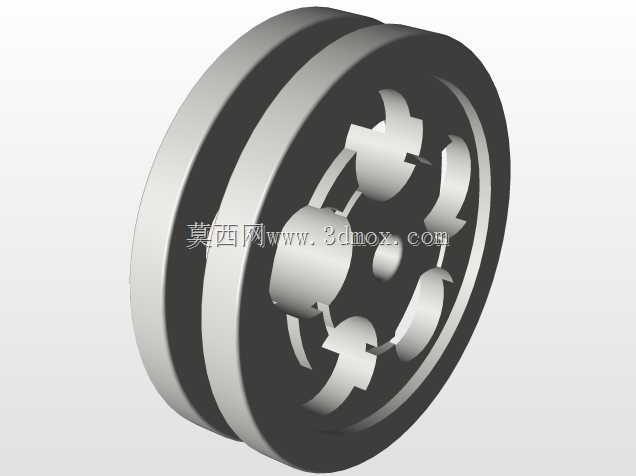

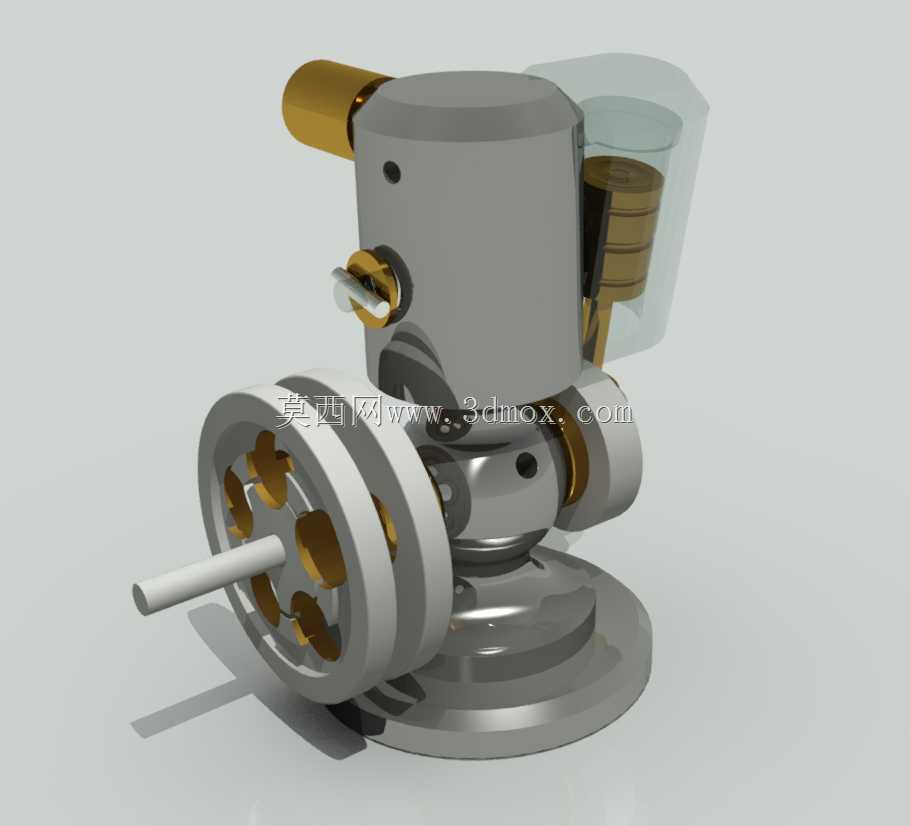

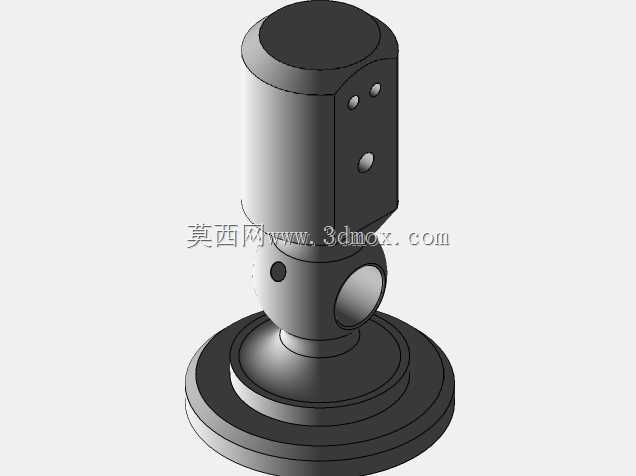

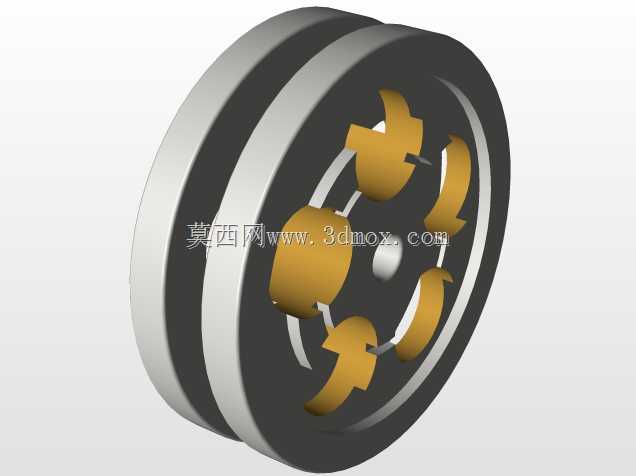

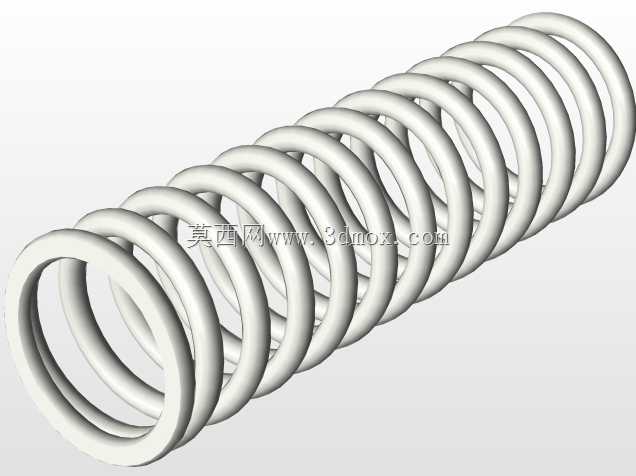

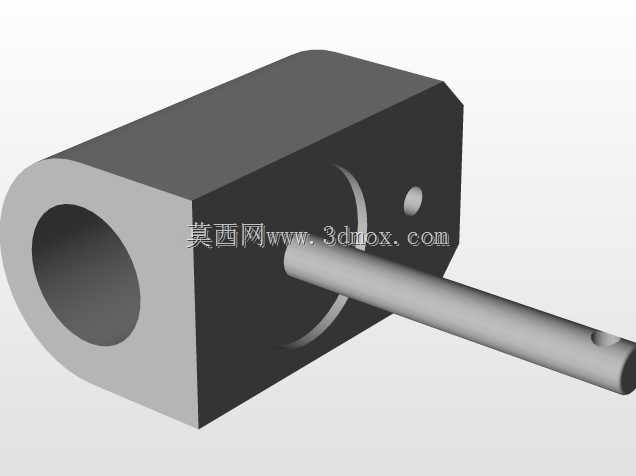

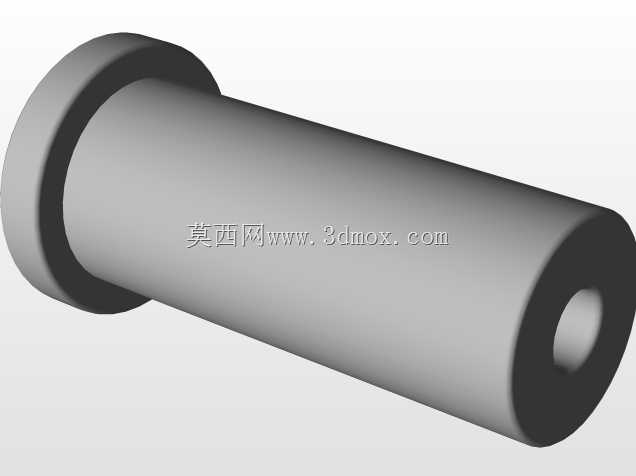

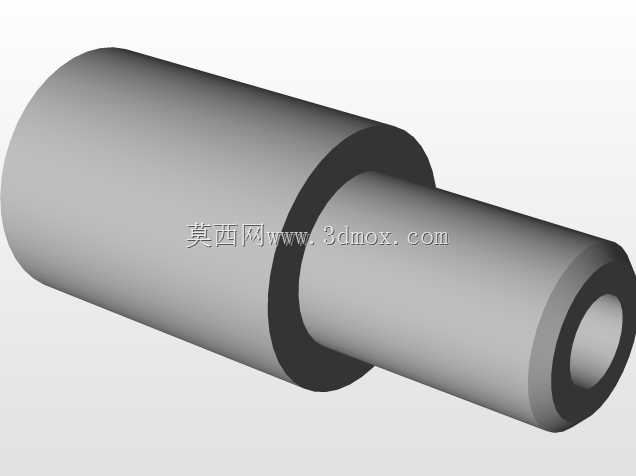

这款微型立式单缸蒸汽动力装置，主要面向小型动力演示场景、科教实验装备配套以及复古动力模型收藏领域，可作为热能转换机械原理的具象教学载体，也能适配小型创意动力展品的动力输出需求，帮助学习者直观理解外燃式动力设备的能量转换逻辑与机械传动路径。装置整体采用立式紧凑布局，核心功能是通过蒸汽介质的压力势能推动活塞做往复直线运动，再经由曲柄连杆机构将直线运动转换为飞轮的旋转运动，最终通过伸出的动力输出轴对外传递扭矩，可驱动小型负载完成连续转动作业。从设计思路来看，整体结构优先考虑运动部件的可视性与装配便捷性，气缸部分采用半透明包覆设计，能够直接观察到活塞的往复行程与配气联动部件的动作过程，方便观察内部运行状态；缸体与曲轴箱采用一体化铸造型式的结构设计，既保证了壳体的结构刚度，也减少了分体装配带来的密封点位，降低了小型装置的加工与装配难度。外置的黄铜色进汽接口布置在缸体侧上方，能够顺畅接入外部蒸汽供给管路，接口位置避开了运动部件的运动轨迹，避免管路干涉传动部件运行。带镂空减重结构的双飞轮布置在曲轴输出端，既可以通过自身转动惯量储存能量，平稳活塞往复运动带来的转速波动，保证输出扭矩的连续性，也通过镂空造型提升了整体外观的精致感。底座采用宽边圆盘式结构，安装边界覆盖整个装置的投影范围，能够在平整台面上提供稳定的支撑，无需额外复杂固定结构即可保证装置运行时的稳定性，输出轴从飞轮侧水平伸出，轴径尺寸适配小型联轴器的连接需求，可方便对接各类小型演示负载。装置的配气操纵旋钮布置在缸体侧部，伸手即可调节进汽量大小，从而控制输出转速与扭矩，操作路径简短直观。整体各运动部件的配合间隙经过合理设计，既保证运动过程无卡滞，也能减少蒸汽泄漏损耗，提升能量转换效率，所有外露金属部件的结构过渡处均做了圆角处理，避免锐边带来的操作安全隐患，兼顾了演示功能、实用性能与外观质感。
