卡环轮廓选择设计教学实例

卡环作为工业领域应用极广的轴向限位紧固件，广泛覆盖通用机械装配、汽车零部件组装、工业设备运维、五金构件连接等多个场景，核心作用是卡入轴类或孔类构件的预设卡槽内，对轴承、齿轮、套筒等套设于轴上或安装于孔内的活动零件进行轴向位置限定，避免设备运行过程中零件出现轴向窜动、移位脱落的问题，保障整套传动或连接结构的运行稳定性。这类卡环的实际使用场景十分多元，小到家用五金工具、小型电机的内部构件限位，大到工程机械传动系统、工业生产线输送设备的组件固定，都能见到这类零件的身影，它不需要额外焊接、粘接工序，仅依靠自身的弹性形变卡入卡槽即可完成固定，安装拆卸都十分便捷，是机械装配领域成本低、可靠性强的经典紧固件方案。

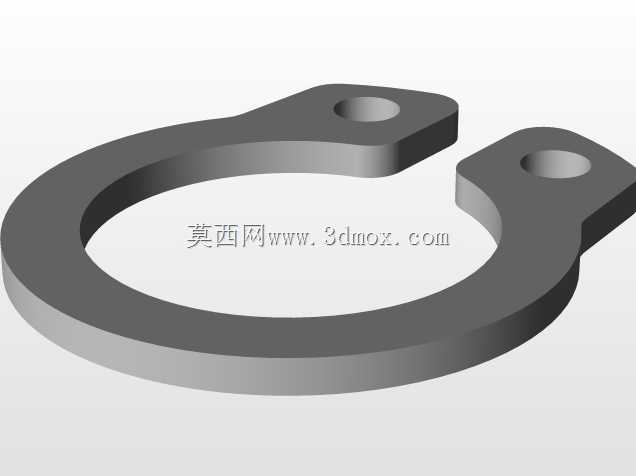

本次卡环的设计围绕轮廓选择的核心思路展开，设计过程中首先明确卡环的核心功能需求：既要保证卡入卡槽后有足够的限位强度，承受轴向载荷时不会出现变形脱出，也要保证自身具备合适的弹性形变能力，方便安装时通过卡环钳撑开或压缩卡环顺利装入卡槽。外形设计上采用开口式环形结构，环体两端延伸出带安装孔的耳状结构，方便卡环钳施力进行拆装操作；环体的截面尺寸根据适配的轴径或孔径匹配设计，保证卡入卡槽后环体与卡槽侧壁有足够的接触面积，分散轴向载荷的受力，避免局部应力过大造成卡槽或卡环本身的磨损。

安装边界层面，设计时充分考虑卡环的装配空间需求，耳状结构的外伸尺寸控制在合理范围，避免安装后与周边相邻零件产生运动干涉；环体的厚度与卡槽的深度精准匹配，保证卡环装入后不会突出安装面过多，也不会因为嵌入深度不足导致限位失效；开口处的间隙尺寸经过合理测算，既满足安装时的形变量需求，也避免间隙过大导致卡环工作过程中出现松脱。整个设计过程通过轮廓选择的方式精准勾勒卡环的截面与整体外形，在保证结构强度的前提下尽可能优化环体的应力分布，让卡环在承受反复轴向冲击载荷时也能保持稳定的结构性能，适配不同工况下的装配使用需求。
