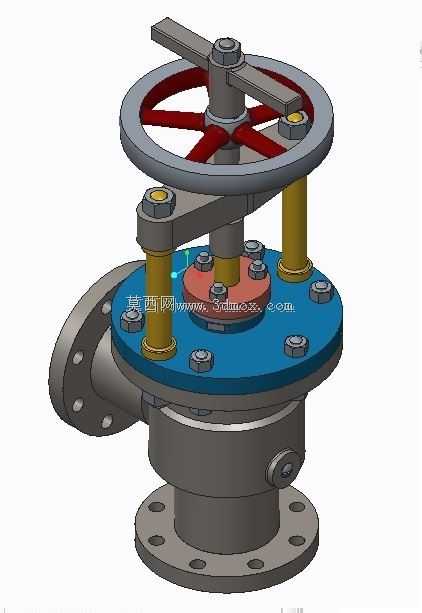

角式法兰连接手动截止阀结构设计

这款角式法兰连接手动截止阀，主要应用于石油化工、市政给排水、热力管网、工业流体输送等场景的管路段中，承担介质截断、流量调节的核心作用，可适配水、蒸汽、油品、弱腐蚀性化工介质等多种常见流体工况，在需要精准控制管路通断、避免介质反向回流或泄漏的管线节点中，是应用极为广泛的管路控制部件。

从实际用途来看，该截止阀依靠手轮驱动阀杆升降，带动阀瓣与阀座密封面贴合或分离，实现管路的通断控制，相比闸阀它具备更优秀的调节性能，可通过控制阀瓣的开启高度实现管路流量的线性调节，同时密封面启闭过程中摩擦量小，密封可靠性更强，使用寿命更长，适合需要频繁操作、对密封性能要求较高的管路场景。

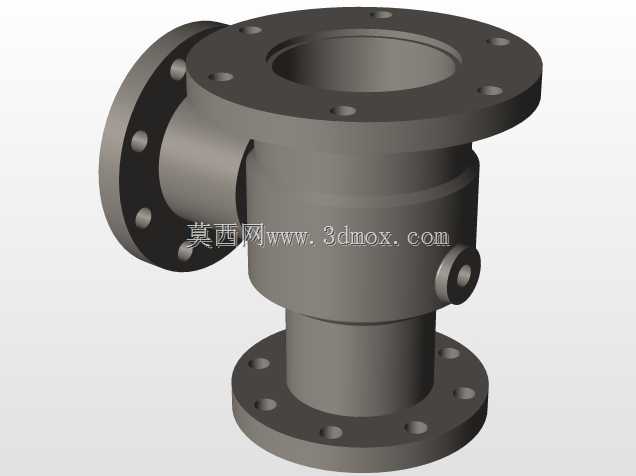

产品功能特性上，这款截止阀采用角式流道设计，进出口流道呈90度垂直布局，可直接适配垂直转向的管路安装需求，无需额外加装弯头改变管路走向，有效减少管路连接节点、降低管路泄漏风险；顶部采用手轮驱动结构，操作力矩经过优化设计，操作人员无需借助额外辅助工具即可完成启闭操作，手轮轮辐做了防滑结构处理，湿手或带防护手套操作时也不易打滑；阀盖与阀体之间采用法兰螺栓连接结构，周向均匀布置的紧固螺栓可保证连接面密封压力均匀分布，配合密封垫片可实现中高压工况下的可靠密封；阀杆部位设置了多级密封结构，可有效避免介质沿阀杆间隙向外泄漏，满足严苛的环保密封要求；进出口均采用标准法兰连接结构，法兰密封面、螺栓孔中心距均匹配通用管路法兰标准，现场安装时可直接与同规格管路法兰对接，无需额外加工适配。

设计思路层面，这款截止阀遵循通用阀门设计规范，整体结构采用模块化拆分设计，将阀体、阀盖、阀杆、阀瓣、手轮、密封组件、紧固件等部件做独立参数化建模，各部件之间的配合公差经过严谨校核，既保证装配时各部件无干涉卡滞，又保证运动部件动作顺畅；流道部分做了流线型优化处理，减少介质在流道内的涡流阻力，降低阀门运行时的流阻损失，减少介质输送过程中的能耗；密封面采用锥面配合结构，相比平面密封具备更小的接触面积，在相同操作力矩下可获得更高的密封比压，有效提升密封可靠性，同时减少密封面的磨损量，延长阀门的检修周期。

外形尺寸与安装边界方面，这款截止阀的整体外轮廓尺寸适配同通径管路的安装空间要求，底部进出口法兰的端面间距、侧部出口法兰的中心高度均符合行业通用安装尺寸规范，安装时无需对现有管路做大规模改造即可直接替换同规格旧阀；手轮的最大旋转外径经过合理控制，操作时手轮边缘不会与周边管路或支架发生干涉，手轮的安装高度符合人体操作工程学要求，站立操作时无需过度抬臂或弯腰即可完成启闭动作；阀体底部法兰与侧部法兰的螺栓孔均采用跨中布置方式，安装时可灵活调整法兰对接角度，适配不同走向的管路布局需求；整体结构的重心落在底部法兰中心轴线上，立式安装时稳定性强，无需额外加装支撑支架即可保证长期运行的结构稳定性。
