发动机内置分隔式安装基座结构设计

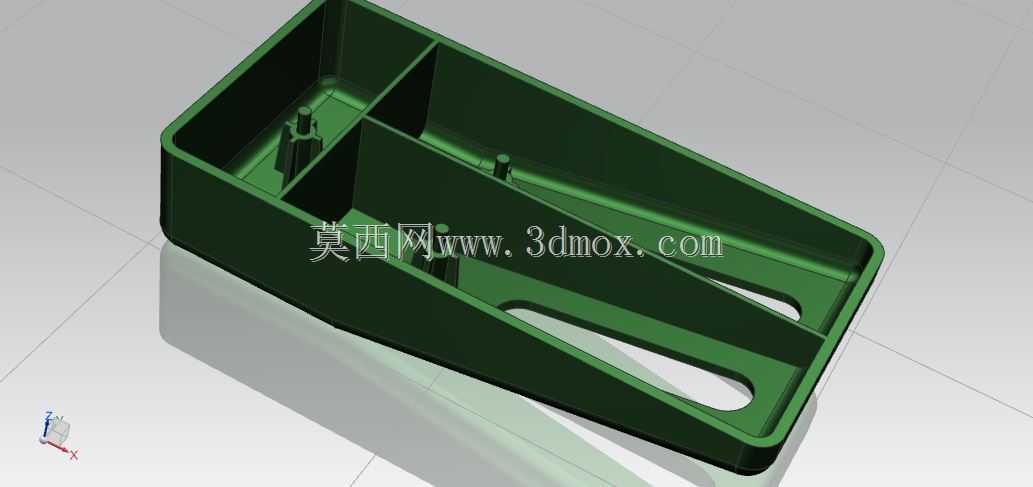

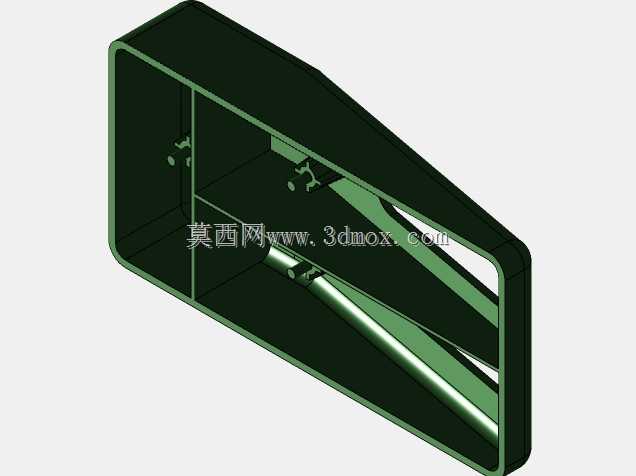

该部件为发动机内部集成式安装基座构件，主要应用于小排量内燃发动机的舱内布局整合场景，承担着舱内元器件固定、油路导流分隔、线束规整收纳的核心作用，是发动机紧凑化设计中提升空间利用率的关键结构件。在实际发动机运行工况中，该构件安装于发动机侧舱的预留安装位，紧邻喷油控制组件与线束排布区域，一方面通过自身的多腔体分隔结构，将不同功能的小型控制元件、接插件进行独立分区固定，避免发动机运行过程中持续振动带来的元器件移位、线束干涉磨损问题；另一方面腔体内部预留的导流槽结构，能够配合发动机的油路回流设计，对渗漏的少量燃油、润滑油进行定向导流，避免油液堆积浸泡电气元件引发的接触故障。从设计思路来看，该构件采用一体化注塑成型的结构方案，整体为带翻边的敞口盒型结构，外壁设置均匀的加厚加强筋，在控制整体构件重量的前提下，提升结构的抗振强度与耐温形变能力，能够适配发动机舱内-40℃到120℃的宽幅温度变化工况，不会因长期高低温交替出现脆裂、形变问题。内部设置两道垂直分隔筋，将内腔划分为三个独立功能区域，分别对应控制元件安装区、线束收纳区、油液导流区，每个区域内都设置了对应的定位柱与卡扣安装位，元器件安装时无需额外打胶固定，直接通过卡扣与定位柱即可完成快速装配，大幅提升发动机总装环节的装配效率。构件底部开设的两个长圆形镂空槽，一方面作为油液导流的出口，对接下方的回油管路，另一方面也作为安装对位的校准孔，装配时可通过镂空槽快速对准舱体上的定位凸点，降低装配对位的难度。从安装边界来看，该构件整体为楔形轮廓，适配发动机侧舱的倾斜安装面，外侧翻边的安装孔位完全匹配发动机舱体的预留螺孔位置，安装后构件与舱体内壁完全贴合，不会突出占用额外的舱内空间，整体壁厚控制在2.5mm，既保证了结构强度，也避免了壁厚过大带来的成型缩痕问题，内部的定位柱高度统一为8mm，刚好适配对应安装元器件的固定孔深度，不会出现柱体过长顶坏元件、过短固定不稳的问题。构件的边角全部采用R2的圆角过渡，既避免了注塑成型过程中的应力集中问题，也能防止装配过程中尖锐边角划伤操作人员、割破线束外层绝缘皮，整体结构完全适配发动机的批量生产装配需求，能够在全生命周期内稳定承担固定、分隔、导流的功能，有效降低发动机舱内的故障发生率。
