立式承压存储罐体结构设计方案

　　在化工、食品加工、油气储运等多个工业场景中，立式承压存储类设备都是核心的物料承载单元，这类设备需要在带压工况下长期稳定存储气态、液态或者气液混合态的工艺介质，对结构的密封性、承压均匀性都有极高要求。本次呈现的立式罐体结构，首先从安装适配性出发，底部设置了环形安装法兰底座，法兰上预留了均匀分布的螺栓安装孔位，安装时可直接与现场的混凝土基础或者钢制支架平台通过螺栓锁紧固定，底座与筒体衔接处做了圆弧过渡处理，避免直角结构带来的应力集中问题，能有效分散设备满料运行时的整体载荷，降低长期承压工况下焊缝开裂的风险。

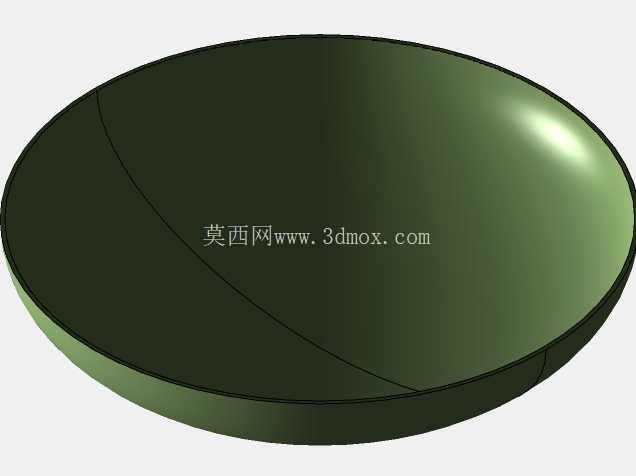

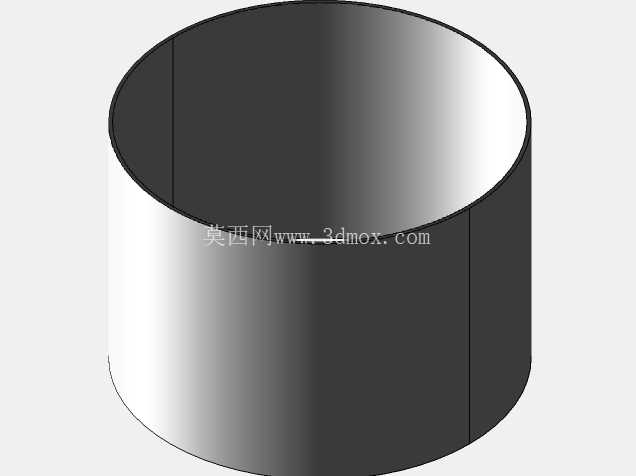

　　从结构功能划分来看，整个罐体从上到下依次为椭圆形封头、上筒体段、变径衔接段、下筒体段以及底部安装底座。顶部采用标准椭圆形封头结构，这种封头形式的曲面曲率连续变化，在承受内部压力时，应力分布比平盖封头更均匀，能在相同壁厚条件下承受更高的工作压力，同时封头与上筒体的连接采用对接焊接结构，焊缝处做了削薄处理保证焊后内外壁齐平，减少介质残留的死角，也方便后期做内壁防腐或者抛光处理。上筒体段采用等径直筒结构，这部分是主要的介质存储区域，筒壁厚度根据常规承压工况做了等强度设计，避免不必要的材料冗余，控制设备整体自重。

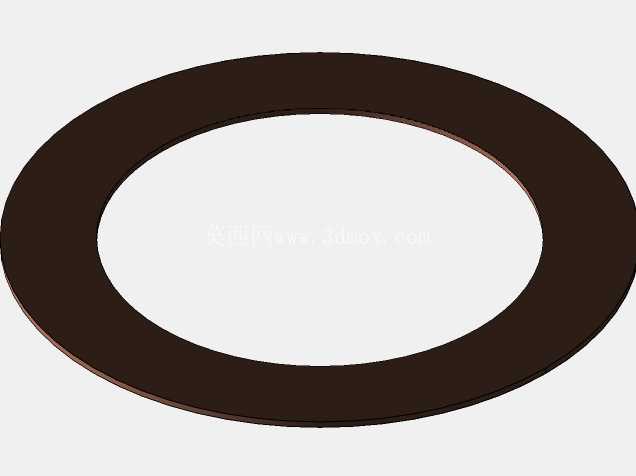

　　上下筒体之间设置了环形加强箍结构，这个结构一方面是作为变径段的加强支撑，因为下筒体直径小于上筒体，变径位置如果没有额外加强，在压力波动时容易出现失稳变形，加强箍采用与筒体同材质的环形锻件加工而成，与上下筒体的连接采用双面满焊结构，既保证结构强度，也能作为外部管线安装的支撑点位，现场安装时可以在加强箍位置焊接管支架、爬梯固定件等附属结构，不用额外在主筒体上开孔焊接，减少对主筒体承压结构的破坏。下筒体段直径收窄，主要是为了匹配底部出料接口的安装需求，收窄的锥度过渡平缓，能保证介质在自重作用下顺利向底部出料口汇集，避免介质在罐体内部残留堆积，尤其是对于带有少量固体颗粒的混合介质，这种平缓变径的结构能大幅降低挂壁、积料的概率。

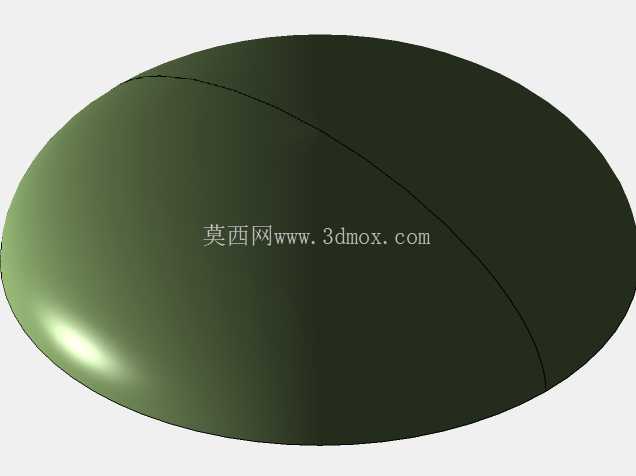

　　在设计思路上，整个罐体没有设置多余的外部结构，所有的衔接位置都优先考虑应力传递路径的顺畅性，避免出现结构突变。比如封头的分瓣拼接位置，焊缝走向沿着封头的经线方向布置，这样焊缝承受的主要是拉应力，符合焊接结构的受力特性，能提升焊缝的疲劳寿命。筒体的纵向焊缝全部做了错开布置，相邻筒节的纵向焊缝间距大于三倍筒壁厚度，避免多条焊缝交汇在同一位置带来的应力叠加问题。从安装边界来看，整个罐体的重心落在底部安装法兰的中心范围内，安装后不需要额外设置斜向支撑就能保证静态稳定性，设备外部预留的接口位置都做了凸台补强，不管是安装液位计、压力表还是安全阀、进出料管线，都能通过凸台与外部管件连接，不需要在主筒体上直接开大孔，降低开孔带来的强度削弱影响。

　　实际应用中，这类立式承压罐体可以根据存储介质的特性调整内壁处理工艺，比如存储食品级介质时可以做内壁镜面抛光，存储腐蚀性介质时可以衬防腐层或者选用耐腐蚀材质，外部结构不需要做大幅改动就能适配不同的工艺需求。罐体的整体高度与直径比例经过优化，既保证足够的存储容积，也不会因为过高导致安装后风载过大，适合在室内厂房或者室外露天场站安装使用，日常维护时只需要检查各焊缝位置、法兰密封面以及安全附件的工作状态即可，结构本身没有易损的活动部件，长期运行的可靠性较高。
