外转子无刷直流电机结构设计方案

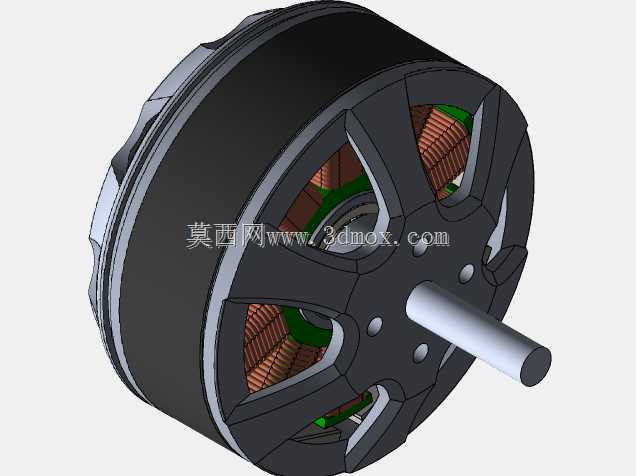

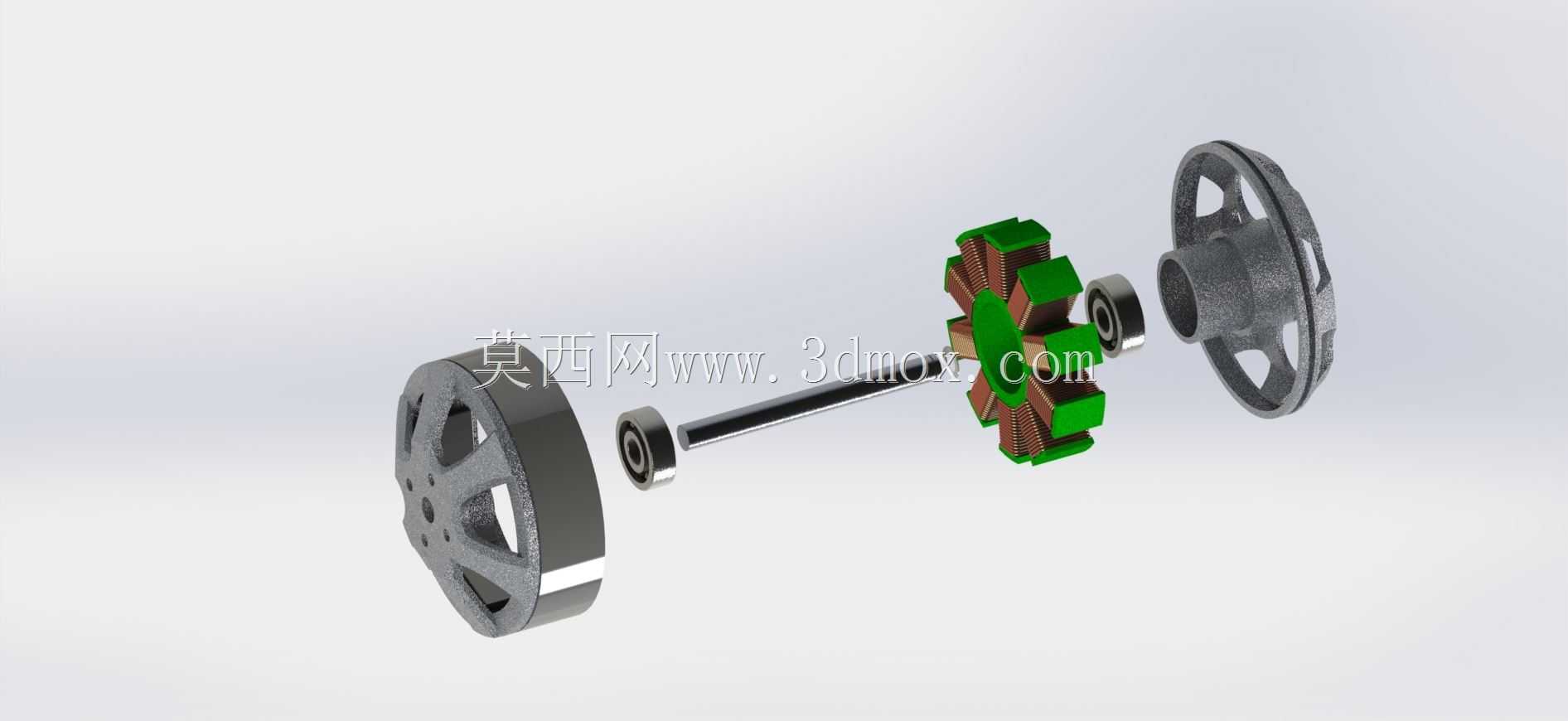

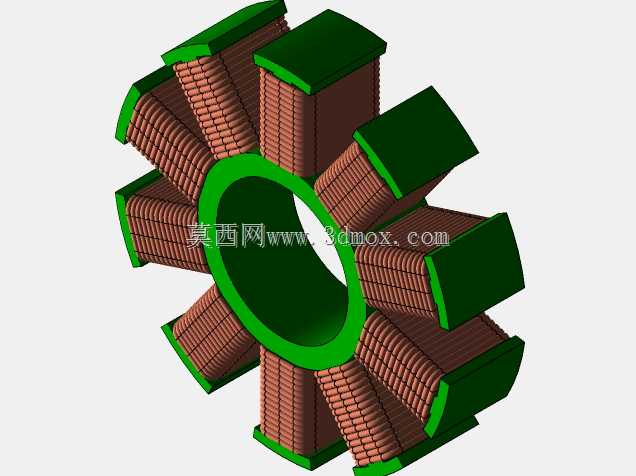

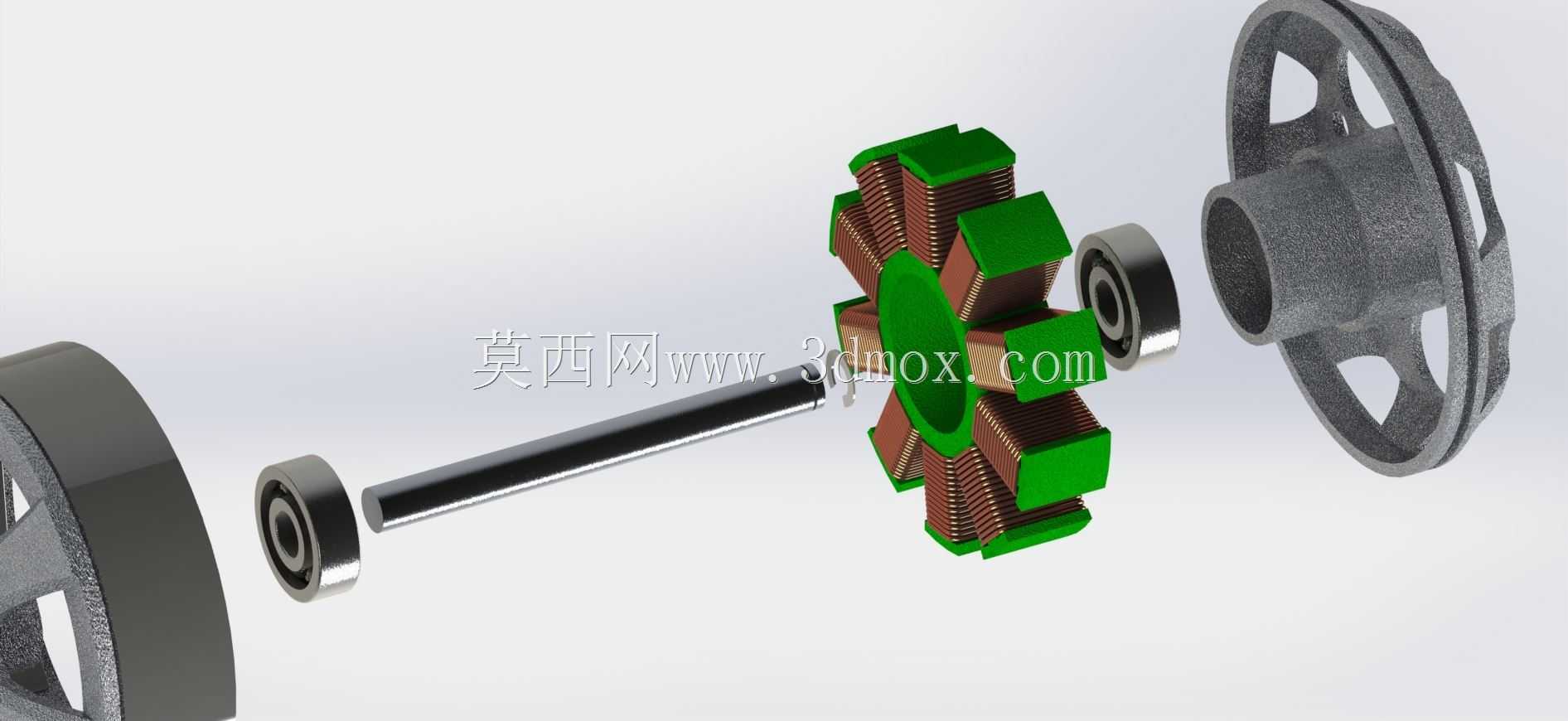

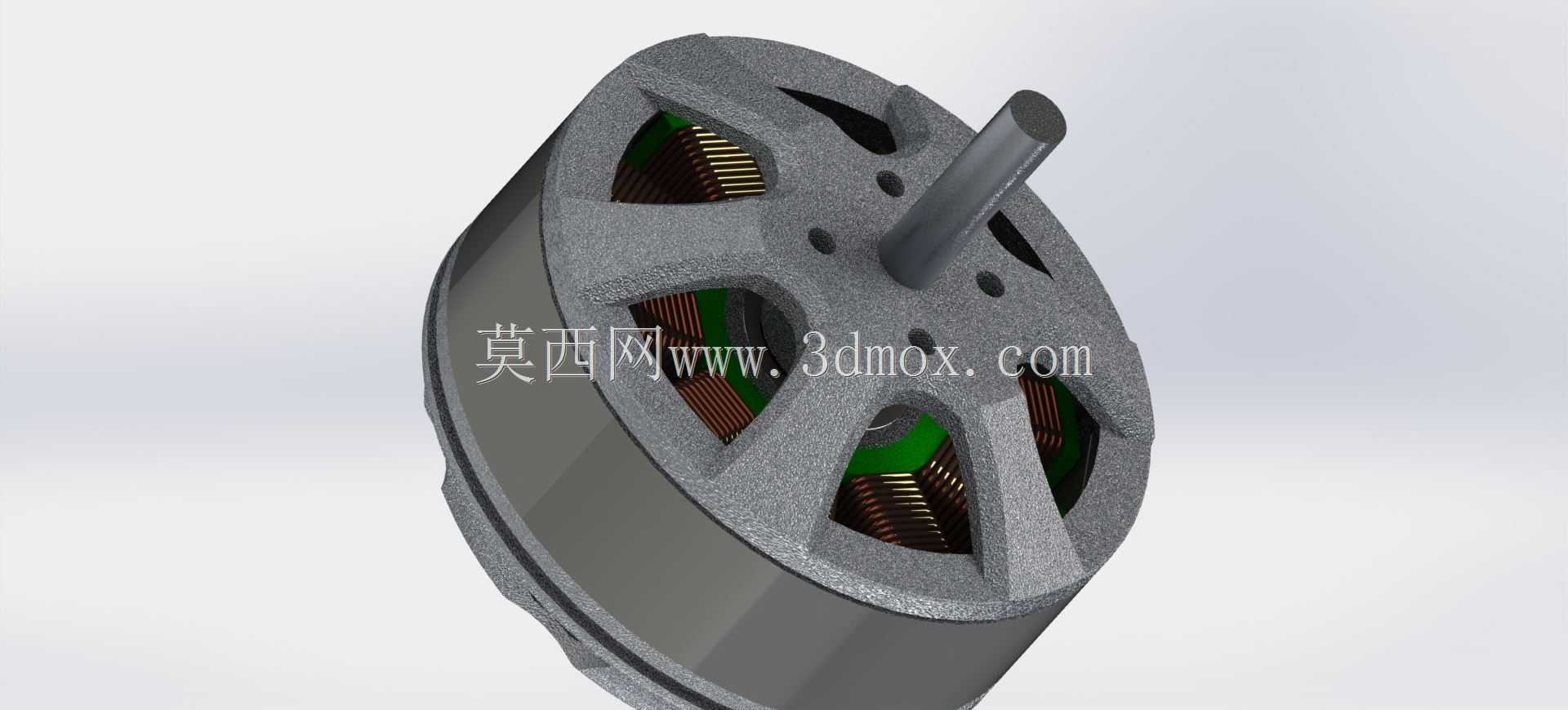

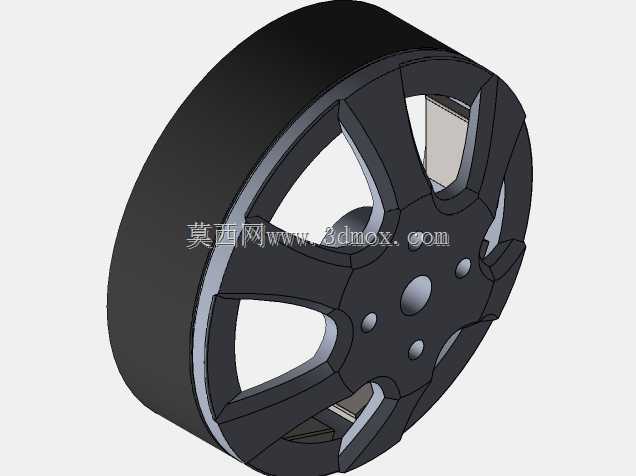

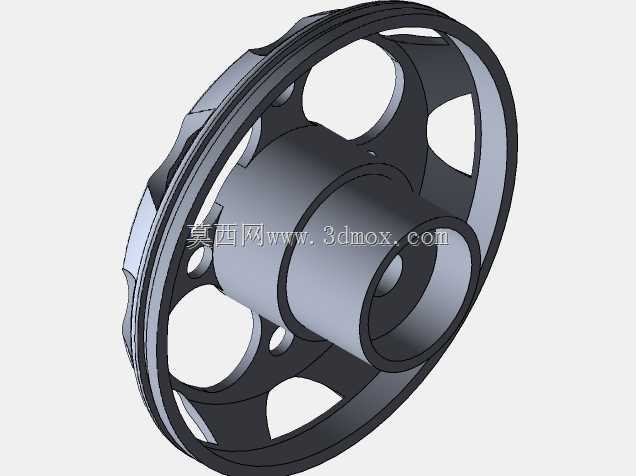

这款外转子结构的无刷直流电机，是面向小型轻量化动力场景打造的核心驱动部件，目前广泛应用在消费级航模、小型多旋翼无人机、桌面级精密云台、便携智能代步工具以及小型自动化执行机构当中，能够在有限的体积与重量约束下，输出稳定可靠的旋转动力，满足各类便携设备对动力单元高功率密度、低运行噪音、长使用寿命的核心需求。和传统有刷直流电机相比，这款无刷结构的产品不存在碳刷与换向器的物理接触摩擦，运行过程中不会产生换向火花与接触磨损，不仅大幅降低了日常运行的维护需求，也有效提升了长时间连续工作的可靠性，同时电磁干扰水平更低，能够适配周边搭载精密传感元件的智能设备，避免动力运行对传感信号造成干扰。从设计思路来看，这款电机采用外转子布局，将永磁体贴装在旋转外壳的内壁，定子绕组与铁芯固定在中心基座上，输出轴直接与外转子端盖刚性连接，这种布局能够在相同的定子直径下获得更大的力矩输出半径，同等功率输出下扭矩表现优于同尺寸内转子结构，同时旋转外壳自带一定的转动惯量，运行过程中转速波动更小，动力输出更加平顺。电机的前端盖采用辐条式镂空结构设计，在保证端盖结构强度、支撑输出轴稳定旋转的前提下，尽可能去除了非必要的结构材料，有效降低了电机整体自重，同时镂空的间隙能够形成自然的空气流通通道，电机运行时外转子带动空气流动，直接带走绕组与铁芯工作产生的热量，无需额外加装散热风扇就能满足持续工作的散热需求，进一步压缩了动力单元的整体体积。电机的中心输出轴采用高强度金属材质加工，轴径与伸出长度经过精准匹配，既能够适配常规的螺旋桨、传动齿轮等负载安装需求，也预留了标准的安装定位面，方便用户将电机固定在设备的安装支架上，定子基座的安装孔位采用对称布局，能够兼容市面上主流的同级别电机安装尺寸，用户在进行设备迭代或者动力替换时，无需重新设计安装结构就能直接适配。电机内部的绕组排布经过优化，铁芯采用高导磁率的硅钢片叠压而成，能够有效降低涡流损耗，提升电能到机械能的转换效率，减少工作过程中的无效发热，永磁体采用高磁能积的稀土材质，能够在较小的体积下提供足够的磁场强度，保证电机在宽转速范围内都能输出稳定的扭矩，低速运行时无卡顿抖动，高速旋转时无明显震动，能够适配不同工况下的负载变化需求。在安装边界上，这款电机的整体外形为规整的圆柱结构，最大外径与整体高度控制在小型动力设备的常规适配范围内，输出轴的轴向跳动与径向跳动经过严格的设计约束，能够保证高速旋转时的动平衡表现，避免运行过程中产生额外的震动影响设备整体稳定性，电机的出线位置设置在基座尾部，走线方向与电机轴向平行，不会占用径向安装空间，方便用户在紧凑的设备内部进行线路排布与固定。
