立式桶装水冷饮水机外观结构设计

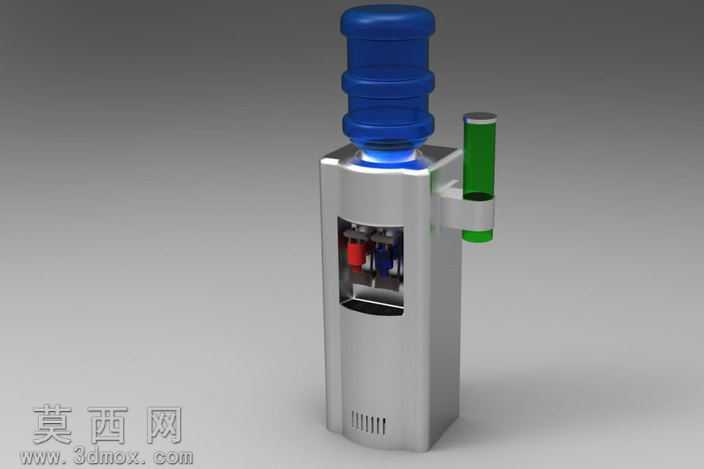

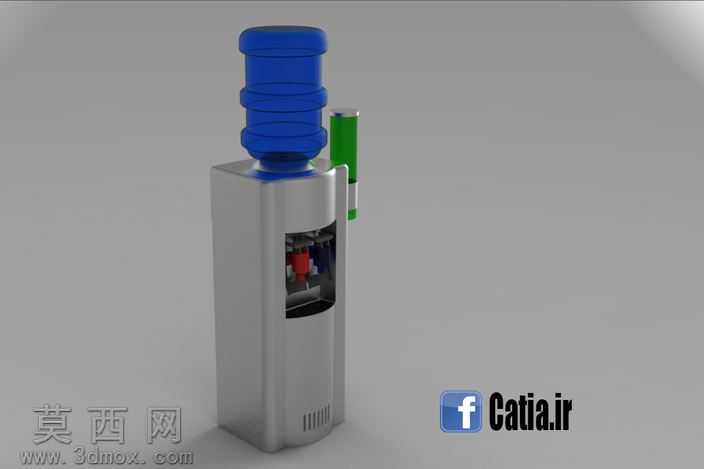

本作品为立式桶装水冷饮水机的三维设计方案，建模阶段采用自顶向下的设计思路，先完成整体外观轮廓的草绘布局，确定机身长宽高的黄金比例尺寸，再拆分出顶部桶装水承托区、中部出水操作区、下部机身壳体三个核心模块逐一细化建模。建模过程中对机身主体的金属壳体做了抽壳处理，预留出内部制冷组件、水路管线的安装空间，壳体侧面的散热格栅采用阵列特征快速生成，每一条格栅的倾斜角度都经过调整，兼顾散热效率与外观整体性。顶部的桶装水放置座做了适配标准五加仑水桶的凹陷结构，边缘做了圆角过渡处理，避免安装水桶时出现磕碰划伤。中部的操作区预留了出水按键、接水腔的安装位，接水腔内部做了导水斜面设计，能够将意外洒出的积水引导至内置接水盘，避免积水渗入机身内部。机身侧面附加的外置组件做了独立的装配约束，可根据实际需求灵活拆装。材质渲染阶段，机身主体赋予拉丝不锈钢材质，调整了金属反射粗糙度参数，还原真实不锈钢壳体的哑光金属质感，避免过度反光造成的视觉廉价感；顶部桶装水赋予半透明深蓝色PC塑料材质，调整了透光率与折射参数，模拟桶装水装满时的通透视觉效果；侧面附加组件赋予亮面绿色塑料材质，与银色机身形成色彩对比，提升外观辨识度；操作区的内部组件赋予红色工程塑料材质，透过透明视窗能够清晰看到内部结构布局。渲染时采用三点布光方案，主光源从侧上方45度角照射，突出机身的金属质感与轮廓线条，辅助光源补亮操作区暗部，避免细节丢失，背景采用渐变灰色调，让主体产品更加突出。结构设计上充分考虑了实际使用的合理性，机身底部做了微凸的支撑脚设计，能够让机身放置更加平稳，同时预留底部通风间隙帮助内部散热；出水嘴的位置高度经过测算，适配常规水杯、水壶的接水高度，避免接水时水花飞溅；整体模型的装配关系清晰，各个部件之间保留了合理的装配间隙，符合实际产品的生产装配公差要求，可直接用于产品外观评审、结构改型参考以及宣传效果图制作使用。
