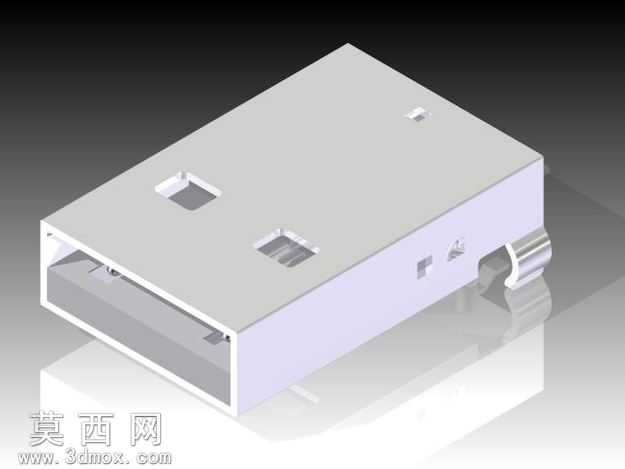

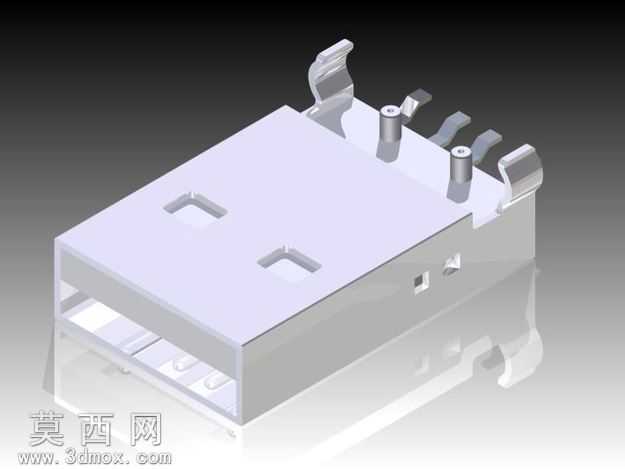

通用USB系列A型接口插头三维结构设计

本作品为通用USB系列A型插头的三维结构设计，建模过程严格遵循USB Type-A接口的通用行业尺寸规范，完整还原了公头插头的金属屏蔽外壳、内部绝缘胶芯、接触端子等核心结构的尺寸与装配关系。建模阶段采用参数化设计思路，先绘制接口截面的基准草图，对金属外壳的卡扣开孔、侧边定位凸点、尾部线缆出线结构进行精准的尺寸约束，通过拉伸、切除、倒角等基础特征完成外壳主体建模，还原了金属外壳的弯折成型结构特征，外壳表面的两处方形卡扣开孔用于装配时与母座的弹片卡合，保证插接后的连接稳定性，侧边的小型定位凸台用于插接时的导向定位，避免插反或错位。内部绝缘胶芯部分按照端子排布的间距要求设计了对应的端子卡槽，将四个接触端子按照电源、数据负、数据正、接地的标准顺序排布，端子的接触端设计为符合规范的弧形接触结构，保证与母座端子接触时的导通可靠性，尾部设计了端子与线缆连接的压接结构预留位，还原了实际生产中端子与线芯压接固定的结构特征。渲染阶段采用写实材质方案，金属屏蔽外壳赋予哑光镀镍金属材质，调整材质的粗糙度与反射参数还原金属外壳的磨砂质感，绝缘胶芯部分赋予浅灰白色硬质工程塑料材质，还原塑胶件的哑光质感，接触端子赋予亮面锡青铜金属材质，体现导电端子的金属光泽。整体模型装配关系清晰，各部件之间的配合间隙符合实际生产的公差要求，既可以作为电子接插件设计的参考模型，也可用于数码产品结构设计的接口装配验证，模型完整还原了A型USB插头的通用结构特征，结构细节完整，尺寸比例协调，能够直观展现标准USB公头的内部构造与外部形态。
