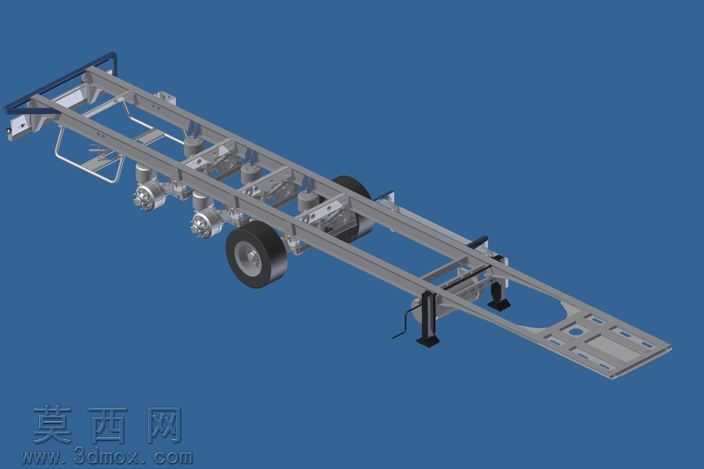

土耳其拖车专用轨杰底盘车架三维结构

本作品为面向土耳其市场的拖车用轨杰底盘车架三维模型，建模过程严格遵循商用车挂车底盘的实际工程设计逻辑，在主流三维建模软件中完成全参数化搭建，完整还原了车架从主纵梁到附属安装结构的全部细节。建模阶段首先以变截面高强度钢纵梁为核心基准，通过草图绘制、凸台拉伸、筋特征构建完成两根主纵梁的基础轮廓，纵梁上根据车桥安装、支腿固定、牵引连接的不同功能需求，精准预留了各类安装孔位与焊接定位基准，所有孔位的位置度、孔径参数均匹配实际挂车装配的公差要求。横梁部分根据不同位置的受力需求，分别采用了槽型钢结构、圆管支撑结构与冲压加强结构，通过装配约束将横梁与纵梁完成刚性连接，还原了真实车架焊接装配的连接逻辑，同时在纵梁与横梁的连接位置添加了焊接加强板特征，还原实际生产中的补强结构。行走机构部分完整搭建了车桥、悬架、车轮与制动组件的装配结构，板簧悬架通过多段实体建模还原叠片结构，配合吊耳、销轴、减震阻尼部件完成悬架系统的装配约束，准确还原悬架的活动行程与安装位置；车轮部分还原了钢制轮辋与橡胶轮胎的分层结构，轮胎表面添加了符合商用挂车轮胎标准的胎纹细节。车架前端搭建了牵引连接结构与气路、电路安装支架，后端设置了可伸缩式支腿结构，支腿部分通过伸缩段、支撑脚、传动机构的细节建模，还原支腿的支撑调节功能，车架侧面还添加了防护栏、走台板、工具安装位等附属结构，完整覆盖拖车底盘的全部实用功能结构。材质渲染阶段，为车架主体金属结构赋予了哑光钢材材质，调整材质的粗糙度与金属度参数还原热轧钢材的表面质感，为板簧、车桥等受力部件赋予了调质钢的深色金属质感，轮胎部分赋予黑色橡胶材质并调整反光参数还原橡胶的哑光特性，支腿、防护栏等附属部件分别赋予对应工程材质，整体渲染采用纯色工业蓝背景，通过三点布光突出车架的结构层次与装配关系，清晰展现各部件的位置与连接逻辑。整个模型的结构设计充分考虑土耳其当地拖车的使用工况与法规要求，在车架长度、轴荷分配、安装接口上适配当地的挂车使用标准，所有结构均具备实际工程参考价值，可用于拖车底盘的结构教学、方案展示与改装设计参考。
